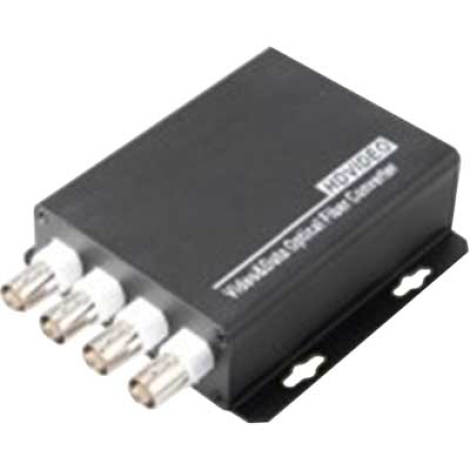

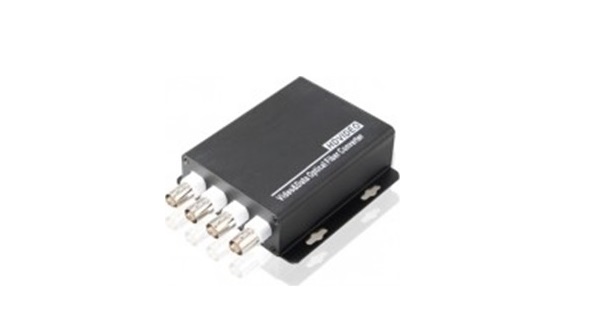

Converter Quang HDTEC 4 Port BNC Video cho camera Analog

Thị trường giám sát an ninh đang chứng kiến sự phát triển mạnh mẽ của các công nghệ tiên tiến, nhưng hàng triệu hệ thống camera Analog (CVBS) truyền thống vẫn đang hoạt động hiệu quả. Thách thức lớn nhất đối với các hệ thống này là giới hạn khoảng cách của cáp đồng trục và sự nhạy cảm với nhiễu. Converter Quang HDTEC 4 Port BNC Video cho Camera Analog xuất hiện như một "cầu nối quang học" thiết yếu, cho phép truyền tải bốn kênh video Analog sắc nét đồng thời qua một sợi quang duy nhất, mở rộng đáng kể phạm vi giám sát mà vẫn giữ nguyên chất lượng tín hiệu.

Thiết kế và chất liệu

Converter Quang HDTEC 4 Port BNC Video cho Camera Analog được thiết kế nhỏ gọn, tối ưu không gian, dễ dàng tích hợp vào tủ thiết bị hoặc các trung tâm giám sát. Vỏ ngoài làm từ vật liệu chất lượng cao, đảm bảo khả năng chống chịu tốt với điều kiện môi trường khắc nghiệt, nâng cao tuổi thọ sản phẩm. Các cổng kết nối BNC Video tiêu chuẩn và cổng quang FC Fast Connect được gia công tỉ mỉ, đảm bảo tín hiệu truyền dẫn ổn định và giảm thiểu suy hao, mang lại sự tin cậy tuyệt đối cho hệ thống giám sát của bạn. Thiết kế này không chỉ tối ưu về mặt vật lý mà còn giúp việc đi dây trở nên gọn gàng và bảo trì thuận tiện.

Nguyên lý hoạt động

HDTEC 4 Port BNC Video cho Camera Analog hoạt động dựa trên nguyên lý chuyển đổi đa kênh tín hiệu video Analog (CVBS) sang tín hiệu quang và ngược lại. Khi bốn luồng tín hiệu video Analog từ các camera được cấp vào bốn cổng BNC Video, thiết bị sẽ số hóa và mã hóa đồng thời các tín hiệu này thành xung ánh sáng. Các xung ánh sáng sau đó được truyền dẫn hiệu quả qua cáp quang loại Single-mode, Single fiber thông qua đầu Fast Connect FC.

Ở phía đầu nhận, một bộ chuyển đổi tương tự sẽ thu nhận xung ánh sáng, giải mã và chuyển đổi chúng trở lại thành bốn luồng tín hiệu video Analog riêng biệt để kết nối với đầu ghi hình (DVR) hoặc màn hình hiển thị. Quá trình này diễn ra liên tục, cho phép truyền tải video Analog sắc nét qua khoảng cách lên đến 25Km với bước sóng quang từ 1310nm – 1550nm, vượt xa giới hạn của cáp đồng trục truyền thống (thường chỉ vài trăm mét). Điều này đảm bảo tính toàn vẹn của tín hiệu video ngay cả khi được truyền tải qua hạ tầng quang học dài.

Tính năng nổi bật

Converter Quang HDTEC 4 Port BNC Video cho Camera Analog tích hợp các tính năng kỹ thuật ưu việt, tối ưu hóa cho hệ thống camera Analog:

• Ngõ vào/ra Video đa kênh: Cung cấp 4 PORT BNC Video đầu ra (hoặc đầu vào ở phía đối diện của đường truyền quang), cho phép truyền tải đồng thời bốn kênh video Analog qua một sợi quang duy nhất, tối ưu hóa việc sử dụng hạ tầng cáp.

• Tương thích Camera Analog phổ biến: Thiết bị được thiết kế đặc biệt để hỗ trợ tín hiệu từ Camera Analog (CVBS), đảm bảo khả năng tích hợp rộng rãi với các hệ thống giám sát Analog hiện có.

• Ngõ vào quang hiệu suất cao: Sử dụng cáp quang Single-mode, Single fiber cùng đầu Fast Connect FC, tối ưu cho truyền dẫn đường dài và lắp đặt nhanh chóng, tiết kiệm chi phí cáp.

• Khoảng cách truyền dẫn vượt trội: Với bước sóng quang 1310nm – 1550nm, thiết bị có thể truyền tín hiệu video Analog ổn định lên đến 25Km, phá vỡ rào cản khoảng cách của cáp đồng trục.

• Chứng nhận EMI đầy đủ: Đạt các chứng nhận quan trọng như CE, FCC, VCCI, C-Tick, đảm bảo sản phẩm tuân thủ các quy định về tương thích điện từ, giảm thiểu nhiễu và an toàn cho người dùng, chứng minh chất lượng sản phẩm theo tiêu chuẩn quốc tế.

Lợi ích

Converter Quang HDTEC 4 Port BNC Video cho Camera Analog mang lại những giá trị cốt lõi và lợi ích chiến lược cho việc triển khai hệ thống giám sát:

• Tối ưu hóa hạ tầng và giảm chi phí: Với khả năng truyền tải 4 kênh video trên một sợi quang duy nhất, thiết bị giảm thiểu đáng kể số lượng cáp đồng trục cần thiết, đơn giản hóa việc đi dây và tiết kiệm chi phí triển khai cho các dự án lớn.

• Mở rộng phạm vi giám sát không giới hạn: Cho phép đưa tín hiệu video Analog từ bốn camera đến DVR hoặc trung tâm điều khiển ở khoảng cách 25Km mà không ảnh hưởng chất lượng, mở rộng tầm nhìn giám sát đến những khu vực xa xôi hoặc phức tạp.

• Bảo toàn chất lượng hình ảnh gốc: Tín hiệu quang miễn nhiễm với nhiễu điện từ, sét đánh và suy hao, đảm bảo hình ảnh rõ ràng, sắc nét như khi truyền ở khoảng cách gần, nâng cao tính toàn vẹn của bằng chứng giám sát.

• Độ ổn định và bảo mật cao: Việc sử dụng cáp quang mang lại độ ổn định cao hơn so với cáp đồng trục truyền thống, đồng thời tăng cường tính bảo mật do khó bị nghe lén.

• Tận dụng hạ tầng hiện có: Lý tưởng để nâng cấp hoặc mở rộng các hệ thống camera Analog mà không cần thay thế toàn bộ hệ thống cáp đồng trục cũ, tối ưu hóa khoản đầu tư và rút ngắn thời gian triển khai.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng / Sản phẩm	HDTEC 4 Port BNC Video (Analog)	Converter khác
Số cổng Video	4 PORT BNC Video	4 PORT BNC Video
Loại tín hiệu hỗ trợ	Camera Analog (CVBS)	Analog (CVBS), AHD
Độ phân giải tối đa	SD (CVBS)	HD 720P
Ngõ vào quang	Single-mode, Single fiber	Single-mode, Single fiber
Đầu nối quang	FC (Fast Connect)	SC
Bước sóng quang	1310nm – 1550nm	1310nm
Khoảng cách truyền	25Km	20Km
Tự động bù cáp đồng	Không đề cập (chuyên cho CVBS, ít cần bù)	Có (cho HD Analog)
Chứng nhận EMI	CE, FCC, VCCI, C-Tick	CE, RoHS

Ưu điểm và nhược điểm

Ưu điểm

• Truyền tải 4 kênh Video trên 1 sợi quang: Đây là điểm mạnh vượt trội, tối ưu hóa triệt để việc sử dụng cáp quang và giảm thiểu đáng kể chi phí hạ tầng cho các hệ thống giám sát lớn.

• Hỗ trợ chuyên biệt cho Camera Analog (CVBS): Đảm bảo tương thích hoàn hảo với các hệ thống camera truyền thống, giúp bảo toàn khoản đầu tư hiện có.

• Khoảng cách truyền dẫn siêu xa (25Km): Phá vỡ mọi giới hạn về khoảng cách của cáp đồng trục, cho phép triển khai hệ thống giám sát ở những vị trí xa xôi, khó tiếp cận.

• Chất lượng video được bảo toàn: Tín hiệu quang miễn nhiễm nhiễu điện từ, giúp giữ nguyên chất lượng hình ảnh rõ ràng và ổn định, cung cấp bằng chứng đáng tin cậy.

• Dễ dàng lắp đặt với FC Fast Connect: Tiết kiệm thời gian và công sức thi công, đặc biệt quan trọng trong các dự án quy mô lớn, giúp triển khai nhanh chóng.

• Đầy đủ chứng nhận chất lượng: Đạt các chứng nhận quốc tế như CE, FCC, VCCI, C-Tick, đảm bảo độ tin cậy và an toàn khi vận hành trong thời gian dài.

Nhược điểm

• Không tích hợp kênh Data/RS485: Sản phẩm này chỉ truyền tín hiệu video. Nếu cần điều khiển PTZ hoặc truyền dữ liệu khác (ví dụ: âm thanh), người dùng sẽ phải sử dụng thêm một bộ chuyển đổi data riêng, làm tăng độ phức tạp của hệ thống và chi phí bổ sung.

• Giới hạn ở Camera Analog (CVBS): Không hỗ trợ các chuẩn HD Analog (AHD/CVI/TVI) hay IP. Nếu bạn có ý định nâng cấp lên HD hoặc IP trong tương lai gần, đây không phải là lựa chọn đa năng.

• Giới hạn 4 kênh Video: Đối với các hệ thống siêu lớn cần truyền tải nhiều hơn 4 kênh video từ một điểm tập trung qua một sợi quang, có thể cần nhiều bộ converter hoặc các giải pháp ghép kênh quang phức tạp hơn.

• Thiết bị Unmanaged: Là thiết bị plug-and-play đơn giản, không có các tính năng quản lý mạng nâng cao (ví dụ: SNMP, VLAN), thiếu khả năng giám sát trạng thái từ xa.

Hướng dẫn sử dụng

Để đảm bảo Converter Quang HDTEC 4 Port BNC Video cho Camera Analog hoạt động ổn định và đạt hiệu suất tối ưu, bạn hãy làm theo các hướng dẫn sau:

• Kết nối vật lý:

  • Tại phía phát (Transmitter), kết nối bốn cáp đồng trục BNC từ các camera Analog vào bốn cổng BNC của Converter.

  • Cắm cáp quang Single-mode (sợi đơn) vào đầu nối FC trên Converter.

  • Cấp nguồn cho Converter. Đèn báo trạng thái (ví dụ: Power, Video Link cho từng kênh) sẽ sáng.

  • Tại phía nhận (Receiver), thực hiện tương tự: kết nối cáp quang và cấp nguồn. Kết nối bốn cáp đồng trục từ Converter đến bốn cổng BNC trên DVR hoặc màn hình hiển thị.

• Kiểm tra tín hiệu: Đảm bảo cả hai bộ (phát và nhận) đều được cấp nguồn và có tín hiệu quang kết nối ổn định (đèn Link quang sáng). Kiểm tra tín hiệu video hiển thị trên DVR hoặc màn hình để xác nhận tất cả các kênh đều hoạt động bình thường và không có nhiễu.

• Sắp xếp cáp: Đối với 4 cổng BNC, việc sắp xếp cáp gọn gàng là rất quan trọng để tránh tình trạng rối dây và dễ dàng cho việc bảo trì sau này.

Lưu ý khi sử dụng

• Không nhìn trực tiếp vào đầu sợi quang khi thiết bị đang hoạt động: Tia laser phát ra có thể gây hại nghiêm trọng cho mắt, hãy luôn cẩn trọng và sử dụng thiết bị bảo hộ nếu cần.

• Không uốn cong sợi quang quá mức: Sợi quang rất nhạy cảm; việc uốn cong mạnh có thể gây suy hao tín hiệu nghiêm trọng hoặc làm đứt sợi. Luôn tuân thủ bán kính uốn cong tối thiểu được khuyến nghị bởi nhà sản xuất cáp quang.

• Đảm bảo vệ sinh đầu nối quang: Bụi bẩn hoặc vết bẩn nhỏ trên bề mặt đầu FC có thể gây suy hao tín hiệu đáng kể và ảnh hưởng đến chất lượng video. Luôn sử dụng dụng cụ vệ sinh quang chuyên dụng (như bút lau sợi quang) trước khi cắm.

• Sử dụng đúng loại cáp quang: Chỉ dùng cáp quang Single-mode, Single fiber phù hợp với thiết bị để đảm bảo tương thích và khoảng cách truyền dẫn được tối ưu.

• Tránh đặt thiết bị ở nơi có nhiệt độ quá cao, ẩm ướt hoặc bụi bẩn: Môi trường khắc nghiệt sẽ làm giảm tuổi thọ thiết bị và ảnh hưởng đến hiệu suất hoạt động. Đảm bảo thông gió tốt cho thiết bị.

Chia sẻ cảm nhận cá nhân

• Anh Đại, Long An chia sẻ rằng: "Với kinh nghiệm trong lĩnh vực giám sát, tôi thấy Converter Quang HDTEC 4 Port BNC Video cho Camera Analog là một giải pháp cực kỳ hiệu quả về chi phí và tối ưu hóa hạ tầng cho các hệ thống Analog truyền thống quy mô vừa. Khả năng truyền tải bốn kênh video CVBS qua 25Km chỉ bằng một sợi quang đơn là một điểm mạnh thực sự nổi bật. Điều này giúp tôi giảm thiểu đáng kể số lượng cáp đồng trục cần phải kéo, đơn giản hóa việc quản lý dây và tiết kiệm chi phí nhân công cho các dự án với nhiều cụm camera Analog ở xa."

Đánh giá chung về sản phẩm

Converter Quang HDTEC 4 Port BNC Video cho Camera Analog là một bộ chuyển đổi quang điện video đa kênh chuyên biệt và hiệu quả cho các hệ thống giám sát Analog (CVBS). Sản phẩm nổi bật với khả năng truyền tải bốn kênh tín hiệu video Analog xa đến 25Km trên một sợi quang đơn, đồng thời duy trì chất lượng hình ảnh tối ưu. Với khả năng tương thích rộng với camera Analog và độ tin cậy được chứng nhận, đây là một lựa chọn lý tưởng để mở rộng phạm vi phủ sóng của camera Analog một cách kinh tế, ổn định và hiệu quả, đặc biệt tại các khu vực tập trung nhiều camera truyền thống.

Lời khuyên về cách lựa chọn sản phẩm

Khi xem xét Converter Quang HDTEC 4 Port BNC Video cho Camera Analog, bạn nên cân nhắc các yếu tố sau để đảm bảo đây là lựa chọn phù hợp nhất:

• Số lượng kênh video cần truyền: Nếu bạn cần truyền tải 2, 3 hoặc 4 kênh video từ camera Analog (CVBS) từ một điểm tập trung đến điểm khác qua khoảng cách xa, sản phẩm này là lý tưởng.

• Loại hệ thống camera: Hoàn hảo nếu bạn đang sử dụng hoặc có kế hoạch triển khai hệ thống chỉ với camera Analog (CVBS) và muốn mở rộng tầm xa. Lưu ý: Sản phẩm này không hỗ trợ HD Analog (AHD/CVI/TVI).

• Khoảng cách truyền dẫn: Nếu khoảng cách giữa các điểm giám sát vượt quá giới hạn của cáp đồng trục (thường trên 300m), đây là giải pháp tối ưu lên đến 25Km.

• Tối ưu hóa hạ tầng cáp: Nếu mục tiêu của bạn là giảm thiểu tối đa số lượng cáp đồng trục và đơn giản hóa hệ thống dây, khả năng truyền 4 kênh trên một sợi quang là một điểm cộng rất lớn, mang lại hiệu quả về chi phí và công sức.

• Nhu cầu tích hợp Data/PTZ/Audio: Lưu ý rằng sản phẩm này chỉ truyền video. Nếu bạn cần truyền tín hiệu điều khiển PTZ hoặc dữ liệu/âm thanh khác, bạn sẽ cần các bộ chuyển đổi bổ sung riêng biệt.

• Ngân sách và hiệu quả chi phí: Sản phẩm này mang lại giải pháp hiệu quả về chi phí cho việc truyền tải đa kênh video Analog qua sợi quang, đặc biệt khi so sánh với việc kéo nhiều sợi cáp đồng trục riêng biệt.

Nhìn chung, Converter Quang HDTEC 4 Port BNC Video cho Camera Analog là một thành phần then chốt trong việc hiện đại hóa và mở rộng các hệ thống giám sát Analog truyền thống. Bằng cách cung cấp giải pháp truyền tải đồng thời bốn kênh video Analog qua khoảng cách xa trên một sợi quang duy nhất, thiết bị này không chỉ nâng cao hiệu quả giám sát mà còn tối ưu hóa hạ tầng triệt để và giảm thiểu chi phí. Hãy liên hệ với chúng tôi qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
