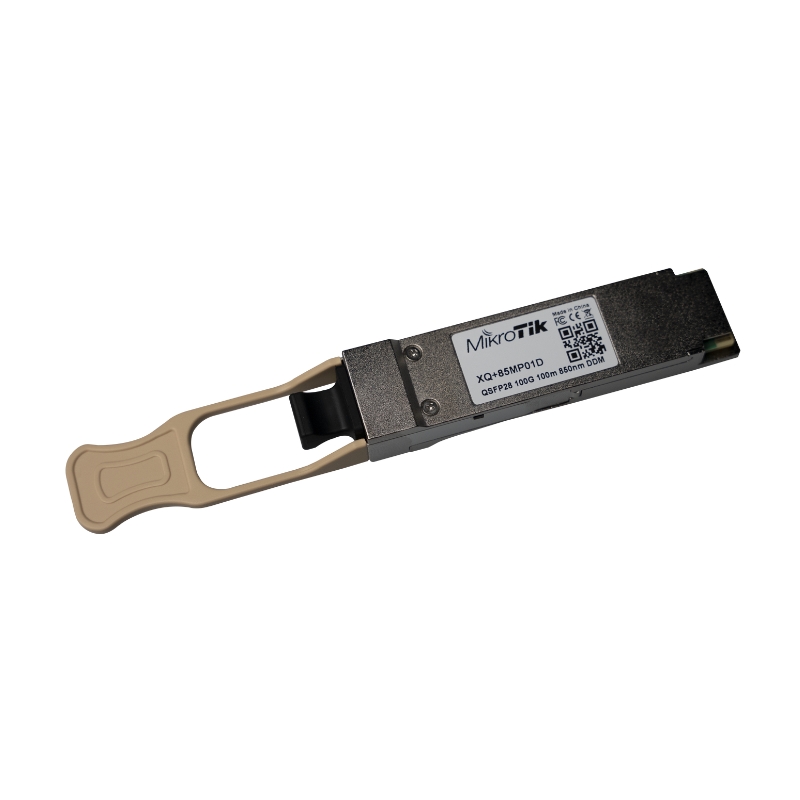

Module MikroTik XQ+85MP01D

Sự bùng nổ của lưu lượng truy cập, điện toán đám mây và các hệ thống ảo hóa mật độ cao đã đẩy hạ tầng mạng tại các trung tâm dữ liệu (Data Center) chuyển dịch mạnh mẽ từ các chuẩn 10G/40G sang tiêu chuẩn 100G Ethernet. Trong hệ sinh thái siêu băng thông này, module thu phát quang học đóng vai trò mạch máu truyền dẫn. MikroTik XQ+85MP01D ra đời như một giải pháp tối ưu, giúp các doanh nghiệp nâng cấp lên hạ tầng 100G QSFP28 tốc độ cao với chi phí đầu tư vô cùng hợp lý.

Trước đây, khi hạ tầng mạng chủ yếu dừng ở mức 10G/40G, MikroTik chủ yếu cung cấp các module quang chuẩn SFP+ và QSFP+. Tuy nhiên, với sự xuất hiện của các dòng thiết bị phần cứng thế hệ mới hiệu năng cao (như Router CCR2216, Switch CRS504 hay CRS518), MikroTik đã nghiên cứu và cho ra mắt dòng module mã tiền tố XQ+. MikroTik XQ+85MP01D đại diện cho bước trưởng thành công nghệ, giúp hãng tự chủ hệ sinh thái từ phần cứng thiết bị mạng đến linh kiện quang học 100G cắm ngoài.

Tính năng nổi bật

• Song công 4 kênh độc lập: Cung cấp 4 kênh 25Gbps, cho tổng băng thông tổng hợp lên đến 100Gbps, tương thích ngược linh hoạt ở mức 40Gbps.

• Chẩn đoán kỹ thuật số (DDM/DOM): Tích hợp tính năng giám sát chẩn đoán kỹ thuật số, đo lường công suất quang (Tx/Rx Power), điện áp và nhiệt độ biến thiên thời gian thực.

• Khoảng cách truyền tải linh hoạt: Đạt độ dài tối đa lên đến 100m khi kết hợp với cáp quang Multi-mode.

• Khả năng cắm nóng (Hot-Pluggable): Cho phép thao tác cắm/rút trực tiếp trên thiết bị đang hoạt động mà không gây gián đoạn hệ thống.

Thiết kế và chất liệu

Module XQ+85MP01D sở hữu thiết kế chuẩn form-factor QSFP28 nhỏ gọn. Lớp vỏ ngoài được chế tạo từ hợp kim kẽm mạ niken cứng cáp, mang lại khả năng chống nhiễu điện từ (EMI) vượt trội và hỗ trợ tản nhiệt thụ động hiệu quả. Cổng quang của thiết bị sử dụng giao diện chuẩn MTP/MPO-12, yêu cầu kết nối với cáp quang Multi-mode chuẩn phân cực MTP/MPO-12 Female-Female Type-B để khớp chính xác các đường phát - nhận.

Nguyên lý hoạt động

XQ+85MP01D vận hành dựa trên công nghệ Parallel Optical Transceiver ở bước sóng 850nm. Bên trong module bao gồm 4 kênh song công (Full-Duplex) hoàn toàn độc lập, mỗi kênh truyền tải băng thông 25Gbps nhờ mảng laser VCSEL (Vertical-Cavity Surface-Emitting Laser). Tổng hợp 4 kênh song song tạo nên băng thông tổng lên tới 100Gbps (hoặc có thể chia tách xuống 40G).

+-------------------------------------------------------------------------+
|                  MikroTik XQ+85MP01D Internal Engine                    |
|                                                                         |
|   +-------------------+    4 x 25Gbps VCSEL    +--------------------+   |
|   | QSFP28 Interface  |====================>   | MTP/MPO Connector  |   |
|   | (Electrical 100G) | <====================  | (12-Fiber OM3/OM4) |   |
|   +-------------------+   4 x 25Gbps PIN-PD    +--------------------+   |
|                                                                         |
+-------------------------------------------------------------------------+

Tín hiệu điện từ khe QSFP28 được chuyển đổi thành quang năng qua mảng phát, truyền song song qua 12 sợi quang đa mốt (Multi-mode) của giao diện MTP/MPO và tái cấu trúc thành tín hiệu điện ở đầu nhận thông qua bộ dò quang PIN.

Lợi ích

• Tối ưu chi phí đầu tư: Cung cấp giải pháp 100G chuẩn công nghiệp với mức giá dễ tiếp cận hơn nhiều so với các thương hiệu lớn khác.

• Mở rộng băng thông tức thì: Dễ dàng thiết lập các đường kết nối trục (Uplink/Backbone) dung lượng lớn giữa các Core Switch hoặc giữa Switch tới Server/Storage Node.

• Quản trị dễ dàng: Tích hợp sâu vào RouterOS giúp kỹ sư mạng dễ dàng theo dõi sức khỏe module từ xa.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

• Ưu điểm: Băng thông cực lớn 100Gbps, vận hành mát mẻ, hỗ trợ chẩn đoán DDM trực quan, tương thích tuyệt đối với hệ sinh thái MikroTik 100G.

• Nhược điểm: Bị giới hạn khoảng cách 100m; bắt buộc phải mua đúng loại cáp MTP/MPO-12 Female-Female Type-B (không dùng được cáp LC tiêu chuẩn).

Hướng dẫn sử dụng

1. Thao tác lắp đặt cắm nóng: Đưa module XQ+85MP01D theo đúng chiều vào slot QSFP28 trên thiết bị (CCR2216, CRS504 hoặc CRS518) cho đến khi ngàm khóa chốt chắc chắn.

2. Kết nối cáp MPO: Tháo nắp bụi bảo vệ, cắm thẳng đầu cáp MTP/MPO Female-Female Type-B vào cổng quang của module cho đến khi nghe tiếng khớp nhẹ.

3. Khai thác tính năng DDM: Truy cập ứng dụng WinBox/WebFig trên RouterOS -> Chọn giao diện qsfp28 -> Vào tab SFP để theo dõi các thông số nhiệt độ (Module Temperature) và công suất quang phát/nhận (Tx/Rx Power).

Lưu ý khi sử dụng

• Tránh nhầm lẫn chuẩn cáp MPO: Tuyệt đối không dùng cáp MPO Type-A hay Type-C vì sẽ làm sai lệch cực truyền/nhận (Rx bị nối vào Rx), khiến kết nối không thể thiết lập.

• Tránh nhìn trực tiếp vào cổng quang: Ánh sáng laser VCSEL 850nm dù không nhìn thấy bằng mắt thường nhưng có thể gây tổn thương thị giác nếu chiếu trực tiếp.

• Tránh để bẩn đầu nối: Luôn đậy nắp chắn bụi khi không sử dụng để tránh bụi bẩn làm suy hao công suất quang.

Chia sẻ cảm nhận cá nhân

• Chị Hằng, Hà Nội chia sẻ rằng: "Qua quá trình trải nghiệm thực tế khi triển khai MikroTik XQ+85MP01D nối giữa Switch CRS518-16XS-2XQ-RM và các Server lưu trữ, thiết bị nhận diện tức thì trên RouterOS v7. Băng thông thực tế đạt mốc 100Gbps tuyệt đối, đường truyền duy trì độ trễ cực thấp và nhiệt độ module luôn ổn định ở mức mát mẻ (xấp xỉ 40-42 độ C)."

Đánh giá chung về sản phẩm

MikroTik XQ+85MP01D là một linh kiện quang học 100G cao cấp, đạt độ hoàn thiện chuẩn công nghiệp. Sự kết hợp giữa hiệu năng mạnh mẽ, khả năng giám sát thông minh và mức giá cạnh tranh khiến sản phẩm trở thành lựa chọn hàng đầu cho các trung tâm dữ liệu hiện đại.

Lời khuyên lựa chọn sản phẩm phù hợp

• Khoảng cách kết nối ngắn (<100m): Cần thiết lập đường truyền trục 100Gbps giữa các Core Switch hoặc từ Switch đến Server/Storage trong cùng một phòng Server/Data Center.

• Sử dụng hạ tầng cáp quang Multi-mode: Đã hoặc sẽ triển khai hệ thống cáp quang MTP/MPO Multi-mode (OM3/OM4).

• Đồng bộ hệ sinh thái MikroTik 100G: Đang vận hành các dòng thiết bị MikroTik có khe cắm QSFP28 như CCR2216, CRS504, CRS518.

• Tối ưu ngân sách: Cần giải pháp 100G hiệu năng cao, vận hành mát mẻ, đầy đủ chẩn đoán DDM nhưng chi phí đầu tư tốt hơn nhiều so với các thương hiệu lớn khác.

Nhìn chung, module quang MikroTik XQ+85MP01D là giải pháp nâng cấp hạ tầng mạng lý tưởng, giúp doanh nghiệp dễ dàng làm chủ kỷ nguyên băng thông 100G. Sản phẩm đem lại sự cân bằng hoàn hảo giữa hiệu năng, độ tin cậy và tối ưu chi phí đầu tư. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
