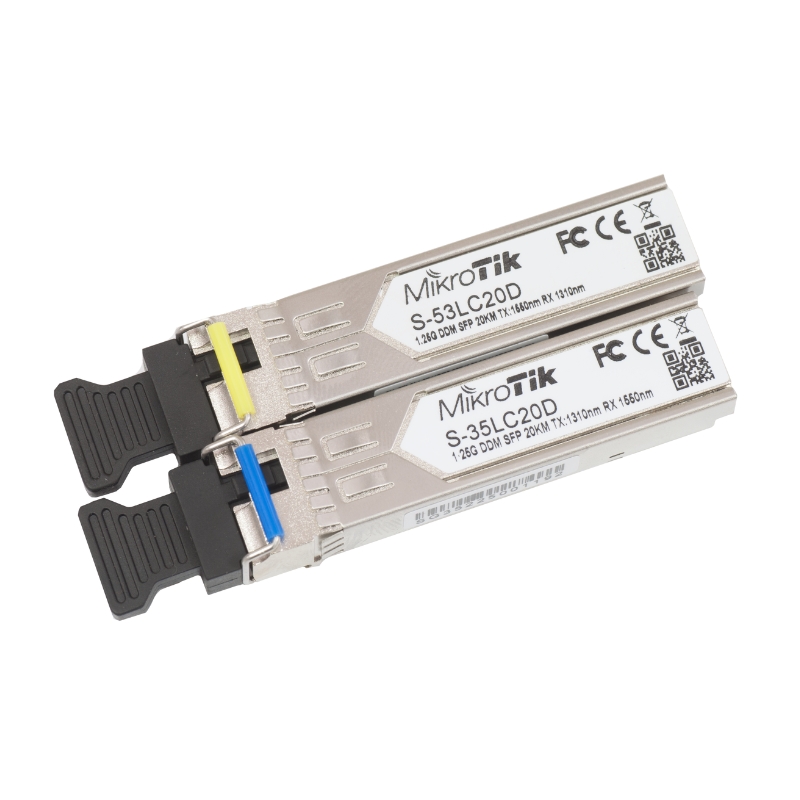

Module quang MikroTik S-3553LC20D

Trước áp lực mở rộng hạ tầng mạng viễn thông và truyền dẫn dữ liệu cự ly xa, việc tối ưu hóa chi phí sợi quang là ưu tiên hàng đầu. Công nghệ WDM (Wavelength Division Multiplexing) ra đời giải quyết triệt để bài toán này bằng cách truyền và nhận dữ liệu hai chiều trên cùng một sợi quang đơn (Simplex Single-mode). Trong phân khúc Gigabit Ethernet 20KM, bộ transceiver MikroTik S-3553LC20D khẳng định vị thế ưu việt khi giúp nhà mạng tiết kiệm 50% tài nguyên lõi cáp quang sẵn có.

Tập đoàn MikroTik (Latvia) phát triển dòng module quang S-3553LC20D nhằm cung cấp giải pháp kết nối quang học đồng bộ chuẩn Châu Âu cho hệ sinh thái RouterBoard và Switch CRS. Là cải tiến vượt bậc từ các module quang 2 sợi truyền thống, cặp module S-35LC20D và S-53LC20D sử dụng hai bước sóng đối xứng 1310nm/1550nm, mang lại độ tin cậy kết nối cao trong điều kiện khắc nghiệt.

Tính năng nổi bật

• Công nghệ BiDi tiết kiệm sợi quang: Truyền tải hai chiều tốc độ 1.25G trên duy nhất 1 sợi cáp Single-mode.

• Khoảng cách truyền tải 20KM: Đảm bảo biên độ tín hiệu quang ổn định cho các tuyến liên kết liên tỉnh hoặc liên tòa nhà.

• Đầu nối LC UPC chuẩn xác: Giảm thiểu tối đa hiện tượng suy hao phản xạ (Return Loss) tại điểm tiếp xúc.

• Vận hành nhiệt độ cực đoan (-40°C đến +70°C): Đạt tiêu chuẩn công nghiệp, hoạt động bền bỉ trong tủ outdoor ngoài trời.

• Tích hợp giám sát DDM: Hỗ trợ kiểm tra nhiệt độ, công suất phát/nhận quang trực tiếp trên phần mềm RouterOS.

Thiết kế và chất liệu

Module quang MikroTik S-3553LC20D sở hữu lớp vỏ kim loại đúc đệm mạ hợp kim cao cấp, tối ưu hóa khả năng chống nhiễu điện từ (EMI) và tản nhiệt thụ động cực tốt. Thiết kế nhỏ gọn chuẩn SFP tích hợp chốt khóa tay gạt Latch chắc chắn, giúp thao tác cắm rút nóng (Hot-swappable) chính xác. Cổng giao tiếp trang bị đầu nối LC UPC đơn có nắp cao su chống bụi, bảo vệ linh kiện quang học bên trong khỏi trầy xước.

Nguyên lý hoạt động

Sản phẩm hoạt động theo cơ chế ghép kênh theo bước sóng hai chiều (BiDi WDM) trên sợi Single-mode (SM):

• S-35LC20D (Đầu A): Phát tín hiệu quang (TX) ở bước sóng 1310nm và Thu tín hiệu quang (RX) ở bước sóng 1550nm qua cổng LC UPC.

• S-53LC20D (Đầu B): Phát tín hiệu quang (TX) ở bước sóng 1550nm và Thu tín hiệu quang (RX) ở bước sóng 1310nm qua cổng LC UPC.

• Bộ lọc sắc quang tích hợp bên trong module tách rời chính xác hai dải sóng 1310nm và 1550nm trên cùng một sợi cáp quang mà không gây hiện tượng chồng phổ hay suy hao công suất.

Lợi ích

• Giảm một nửa chi phí kéo cáp: Sử dụng 1 sợi quang thay vì 2 sợi giúp tiết kiệm chi phí thuê/kéo hạ tầng cáp quang đắt đỏ.

• Khả năng tương thích 100%: Nhận diện mượt mà trên tất cả các thiết bị Switch, Router có khe SFP/SFP+ của MikroTik và các hãng phổ thông.

• Bảo trì linh hoạt: Tính năng cắm rút nóng cho phép thay thế hoặc nâng cấp đường truyền mà không cần ngắt nguồn thiết bị host.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí so sánh	MikroTik S-3553LC20D	Sản phẩm khác
Xuất xứ & Thương hiệu	MikroTik (Châu Âu)	Không rõ nguồn gốc / Gia công
Số lượng sợi quang cần	1 Sợi (Simplex Single-mode)	1 Sợi (Simplex Single-mode)
Bước sóng TX/RX	1310nm / 1550nm (Đối xứng)	1310nm / 1550nm
Tốc độ & Khoảng cách	1.25G / 20KM	1.25G / 20KM
Đầu nối quang	LC UPC đơn	LC UPC đơn
Chịu đựng nhiệt độ	-40°C đến +70°C (Industrial)	0°C đến +70°C (Commercial)
Hiển thị DDM RouterOS	Chuẩn xác 100% trên WinBox	Có thể bị ẩn hoặc báo lỗi DDM

Ưu điểm & nhược điểm

Ưu điểm

• Giải pháp truyền dẫn BiDi WDM 1 sợi tối ưu hạ tầng cáp quang hiệu quả.

• Dải nhiệt độ môi trường kiểm tra rộng từ -40°C đến +70°C siêu bền bỉ.

• Tốc độ 1.25G truyền xa 20KM định hình đường truyền vô cùng ổn định.

• Tương thích tuyệt đối với RouterOS, hiển thị thông số chẩn đoán DDM trực quan.

Nhược điểm

• Bắt buộc phải sử dụng theo đúng cặp đối xứng (S-35LC20D kết hợp cùng S-53LC20D) thì mới thiết lập được liên kết.

• Chỉ phù hợp cho hạ tầng cáp Single-mode (SM), không dùng được cho cáp Multi-mode (MM).

Hướng dẫn sử dụng

1. Lắp đặt đúng cặp module A-B: Cắm module S-35LC20D (1310nm) vào thiết bị ở Đầu A và module S-53LC20D (1550nm) vào thiết bị ở Đầu B.

2. Thao tác cắm nối cáp quang: Tháo nút bảo vệ, cắm đầu cáp Single-mode LC UPC vào cổng quang trên module đến khi nghe tiếng tách.

3. Giám sát tín hiệu qua WinBox DDM: Vào mục Interfaces, Chọn cổng SFP, Xem tab SFP Diagnostics để theo dõi chỉ số công suất nhận Rx Power (đảm bảo dải quang an toàn không bị quá công suất hay quá suy hao).

Lưu ý khi sử dụng

• Tránh cắm nhầm cùng loại module ở 2 đầu: Tuyệt đối không cắm 2 module S-35LC20D (hoặc 2 module S-53LC20D) đối đầu nhau vì cùng bước sóng phát sẽ không nhận LINK.

• Tránh cắm ngắn không dùng bộ suy hao (Attenuator) khi test: Khi test thử module ở cự ly quá ngắn (<1m), nên dùng bộ suy hao quang để tránh làm cháy mắt thu RX do công suất phát 20KM mạnh.

• Tránh để bẩn đầu nối LC UPC: Luôn đậy nắp chống bụi khi không cắm dây quang để tránh trầy xước bề mặt gốm.

Chia sẻ cảm nhận cá nhân

• Anh Bình, Nam Định chia sẻ rằng: "Đã qua kiểm nghiệm thực tế cặp module MikroTik S-3553LC20D trên tuyến cáp quang liên quận dài 14KM kết nối giữa Switch CRS328 và CCR1009. Tín hiệu nhận RX Power cực kỳ lý tưởng, băng thông đẩy đạt tối đa 1.25Gbps ổn định 24/7. Trong điều kiện tủ rack đặt trên cột điện ngoài trời nhiệt độ cao, module vẫn duy trì nhiệt độ 42 độ C, không hề có hiện tượng drop ping hay mất gói."

Đánh giá chung về sản phẩm

Cặp Module quang MikroTik S-3553LC20D là sự đầu tư xuất sắc cho hạ tầng truyền dẫn mạng cự ly xa 20KM. Sản phẩm đạt điểm tối đa về độ bền công nghiệp, khả năng tiết kiệm sợi quang và tính đồng bộ cao trên hệ điều hành RouterOS.

Lời khuyên về cách lựa chọn sản phẩm

• Cần giải pháp truyền dẫn Single-mode 1 sợi (BiDi WDM) để tiết kiệm hạ tầng: Bạn muốn tối ưu hóa chi phí đường truyền hoặc chỉ có duy nhất 1 lõi sợi cáp quang Single-mode (SM) sẵn có nhưng cần thiết lập liên kết hai chiều tốc độ Gigabit 1.25Gbps.

• Khoảng cách truyền tải dữ liệu cự ly xa tới 20KM: Phù hợp kết nối mạng giữa các chi nhánh, tòa nhà liên quận, tuyến đường truyền truyền hình/camera giám sát diện rộng trong phạm vi bán kính dưới 20KM.

• Môi trường vận hành khắc nghiệt ngoài trời (Industrial Grade): Tủ rack/tủ mạng đặt ngoài trời, trên cột điện hay khu vực xưởng sản xuất chịu sự biến động nhiệt độ lớn nhờ dải nhiệt độ môi trường kiểm tra rộng từ -40°C đến +70°C.

• Đồng bộ tuyệt đối trên hệ sinh thái MikroTik: Cần module chuẩn LC UPC cắm nóng (Hot-swappable) nhận diện ngay, tương thích hoàn hảo và hiển thị đầy đủ thông số chẩn đoán quang học DDM/DOM trên MikroTik RouterOS / WinBox.

Nhìn chung, Module quang MikroTik S-3553LC20D là giải pháp truyền dẫn quang học 1 sợi hàng đầu hiện nay. Với công nghệ WDM BiDi 1310/1550nm, tốc độ 1.25G, khoảng cách 20KM, đầu nối LC UPC, dải nhiệt độ -40 đến +70°C chuẩn Single-mode, sản phẩm chính là sự lựa chọn tối ưu giúp doanh nghiệp tiết kiệm chi phí hạ tầng và đảm bảo đường truyền thông suốt.  Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
