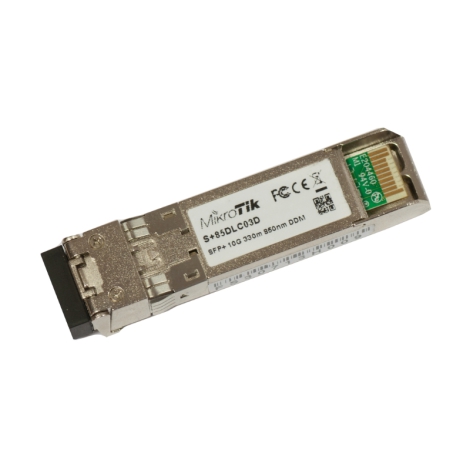

Module quang MikroTik S+85DLC03D

Bối cảnh Thị trường & Tiến trình Phát triển Thiết bị

Giới thiệu về thị trường của sản phẩm

Thị trường viễn thông và hạ tầng mạng trung tâm dữ liệu (Data Center) chứng kiến sự bùng nổ nhu cầu về dải băng thông 10Gbps nội bộ. Sự dịch chuyển từ đường truyền đồng (Copper) sang quang học (Optical) giúp triệt tiêu hiện tượng nhiễu điện từ (EMI) và tối ưu hóa độ trễ. Trong phân khúc kết nối cự ly ngắn (Short Reach), dải sản phẩm transceiver chuẩn SFP+ hoạt động ở bước sóng 850nm đóng vai trò xương sống cho các liên kết giữa Switch Core, Server và hệ thống lưu trữ SAN.

Lịch sử phát triển của sản phẩm

Thương hiệu MikroTik (Latvia) đã tạo nên bước ngoặt lớn trong ngành thiết bị mạng khi cung cấp các giải pháp viễn thông chuẩn Châu Âu với chi phí tối ưu. Dòng transceiver MikroTik S+85DLC03D được phát triển nhằm đáp ứng tính tương thích hoàn hảo với hệ sinh thái RouterBoard, CCR và Switch CRS của MikroTik, mang đến giải pháp kết nối quang Dual-Rate (1G/10G) linh hoạt, khắc phục triệt để các rào cản về nhiệt độ môi trường và suy hao quang học.

Bảng Thông số Kỹ thuật Chi tiết

Kiến trúc Thiết kế, Chất liệu & Cơ chế Hoạt động Chuyên sâu

Thiết kế và chất liệu sản phẩm

Module quang MikroTik S+85DLC03D sở hữu lớp vỏ kim loại đúc nguyên khối chống nhiễu điện từ (EMI) xuất sắc, tản nhiệt thụ động hiệu quả. Giao diện kết nối trang bị chuẩn đầu nối UPC LC kép (Duplex LC) với khe cắm chuẩn SFP+ mạ kim loại chịu lực cơ học cao. Thiết kế tay gạt chốt khóa (Latch) hợp kim màu đen giúp thao tác cắm rút (Hot-swappable) diễn ra chính xác, bảo vệ lớp mạ tiếp xúc mạch mạ vàng bên trong.

Nguyên lý hoạt động: Giải thích cách thức vận hành

Thiết bị chuyển đổi tín hiệu điện-quang học hai chiều (Optical Transceiver) dựa trên linh kiện quang bán dẫn:

• Kênh phát (Transmitter): Tín hiệu điện tốc độ cao 10G từ thiết bị mạng được diode laser VCSEL (Vertical-Cavity Surface-Emitting Laser) chuyển hóa thành xung ánh sáng bước sóng 850nm.

• Kênh nhận (Receiver): Điốt quang PIN tiếp nhận xung ánh sáng Multi-mode truyền qua đầu nối UPC LC kép và biến đổi ngược lại thành tín hiệu điện.

• Định tuyến dữ liệu Dual-Rate: Tự động đàm phán tốc độ dữ liệu 1G hoặc 10G tùy theo cấu hình cổng SFP/SFP+ trên thiết bị host.

Tính năng Nổi bật & Lợi ích Thực tế cho Người dùng

Tính năng nổi bật của sản phẩm

• Chuyển mạch linh hoạt 1G / 10G: Hỗ trợ tính năng Dual-rate linh hoạt, cho phép tương thích ngược với các cổng SFP 1.25G truyền thống.

• Đầu nối UPC LC kép tiêu chuẩn: Đảm bảo điểm tiếp xúc quang mịn, triệt tiêu suy hao phản xạ (Return Loss).

• Vận hành dải nhiệt cực đoan (-40 đến +70°C): Đạt tiêu chuẩn công nghiệp, chịu đựng tốt trong môi trường tủ Rack kín nhiệt hoặc ngoài trời.

• Khoảng cách truyền tải 300m: Khai thác tối đa băng thông đa mốt (Multi-Mode) ở bước sóng 850nm.

Lợi ích mà sản phẩm mang lại cho người dùng

• Tiết kiệm chi phí đầu tư hạ tầng: Mức giá cạnh tranh vượt trội so với các module quang OEM từ những hãng lớn khác nhưng vẫn đảm bảo hiệu năng Châu Âu.

• Độ ổn định đường truyền $24/7$: Lớp vỏ tản nhiệt kim loại cùng dải nhiệt -40 đến +70°C giúp đường truyền không bị sụt giảm gói tin (Packet Loss) do quá nhiệt.

• Thay thế cắm nóng (Hot-Swappable): Bảo trì, nâng cấp liên kết quang trực tiếp mà không cần tắt nguồn hệ thống mạng.

Kẻ Bảng So sánh Chất lượng với Sản phẩm Cùng Phân khúc Giá

Đánh giá Ưu điểm & Nhược điểm

Ưu điểm

• Hỗ trợ chuẩn Dual-Rate 1G/10G thông minh, dễ dàng chuyển đổi hạ tầng nâng cấp.

• Dải nhiệt độ môi trường đã được kiểm tra từ -40 đến +70°C vô cùng bền bỉ.

• Tương thích tuyệt đối và hiển thị chi tiết chỉ số DDM trên phần mềm MikroTik RouterOS/WinBox.

• Đầu nối UPC LC kép cho độ suy hao tín hiệu cực thấp trong khoảng cách 300m.

Nhược điểm

• Giới hạn khoảng cách 300m (chỉ phù hợp kết nối nội bộ tòa nhà hay Data Center, không dùng cho kết nối diện rộng WAN).

• Yêu cầu phải dùng hạ tầng cáp quang Multi-mode (MM), không tương thích với cáp Single-mode (SM).

Hướng dẫn Chi tiết Cách Sử dụng & Lưu ý Vận hành

Cung cấp hướng dẫn chi tiết về cách sử dụng từng tính năng

1. Thao tác Cắm nóng (Hot-Swap): Mở tay gạt chốt khóa màu đen, cắm thẳng module vào cổng SFP+ trên Switch/Router đến khi nghe tiếng "clack" nhẹ.

2. Kết nối Dây nhảy Quang: Tháo nút cao su bảo vệ chống bụi, gắn dây nhảy cáp quang Multi-Mode đầu nối UPC LC kép vào Module (chú ý cắm đúng chiều Tx-Rx chéo nhau).

3. Giám sát thông số DDM trên RouterOS: Mở phần mềm WinBox $\rightarrow$ Interfaces $\rightarrow$ chọn cổng SFP+ $\rightarrow$ xem tab SFP diagnostics để theo dõi công suất quang (TX/RX Power), nhiệt độ và điện áp thời gian thực.

Lưu ý những vấn đề cần tránh trong quá trình sử dụng

• Tránh dùng sai loại cáp quang: Tuyệt đối không cắm cáp Single-Mode (vàng) vào module SFP+ MM bước sóng 850nm này vì sẽ gây suy hao cực nặng không thể nhận link.

• Tránh để bụi bẩn bám vào đầu nối: Luôn đậy nắp bảo vệ nhựa khi chưa cắm dây quang để tránh bụi làm xước bề mặt gốm của đầu nối UPC LC kép.

• Tránh bẻ gập dây cáp quá mức: Đảm bảo bán kính uốn cong của dây nhảy quang Multi-Mode tối thiểu $>30\text{mm}$ để không đứt gãy sợi quang bên trong.

Chia sẻ cảm nhận cá nhân

Thực tế triển khai Module quang MikroTik S+85DLC03D trong các hạ tầng nối tầng Switch CRS354 và Cloud Core Router CCR2004 cho phản hồi rất ấn tượng. Thiết bị nhận diện tức thì ngay khi cắm nóng, hiển thị đầy đủ thông số DDM trên WinBox. Trong điều kiện phòng Server tải nặng, nhiệt độ module chỉ dao động nhẹ ở mức 38-42 độ C, dải băng thông 10Gbps truyền qua cáp Multi-mode OM3 tầm 150m đạt độ trễ cực thấp, không hề đứt gãy gói tin."

Đánh giá chung về sản phẩm

MikroTik S+85DLC03D là sự kết hợp hoàn hảo giữa độ bền tiêu chuẩn công nghiệp và hiệu năng truyền tải quang 10G đỉnh cao. Với khả năng tương thích tuyệt vời trên nền tảng RouterOS và thiết kế kim loại chống nhiệt, đây là linh kiện không thể thiếu trong các dự án mạng doanh nghiệp.

Lời khuyên về cách lựa chọn sản phẩm

• Cần giải pháp kết nối quang tốc độ cao cự ly ngắn (Short Reach): Thích hợp để truyền dẫn dữ liệu băng thông 10Gbps (hoặc linh hoạt 1Gbps) nối tầng giữa các thiết bị Switch Core, RouterBoard, Server hay tủ SAN trong phạm vi khoảng cách tối đa 300m (trên hạ tầng cáp quang Multi-mode OM3/OM4).

• Sử dụng hạ tầng cáp quang Multi-mode (MM): Mạng cáp nội bộ tòa nhà, Data Center của bạn đã đi sẵn dây cáp quang đa mốt hoạt động ở bước sóng chuẩn 850nm với đầu nối tiêu chuẩn UPC LC kép (Duplex LC).

• Môi trường vận hành khắc nghiệt & Cần độ bền cao: Tủ mạng/tủ Rack đặt ở môi trường ngoài trời, xưởng sản xuất có nhiệt độ biến động lớn nhờ khả năng chịu được dải nhiệt cực đoan từ -40°C đến +70°C.

• Tối ưu hóa 100% hệ sinh thái thiết bị MikroTik: Cần module quang cắm nóng (Hot-swappable) nhận diện ngay lập tức, tự động tương thích và hiển thị đầy đủ thông số chẩn đoán quang học DDM/DOM trên giao diện phần mềm MikroTik RouterOS / WinBox.

Nhìn chung, Module quang MikroTik S+85DLC03D khẳng định vị thế dẫn đầu trong dải giải pháp kết nối quang cự ly ngắn. Với thiết kế SFP+ Multi-mode 850nm, đầu nối UPC LC kép, tốc độ 1G/10G, khoảng cách 300m cùng khả năng chịu nhiệt độ -40 đến +70°C, sản phẩm chính là khoản đầu tư thông minh mang lại sự tin cậy tối đa cho hạ tầng viễn thông của bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
