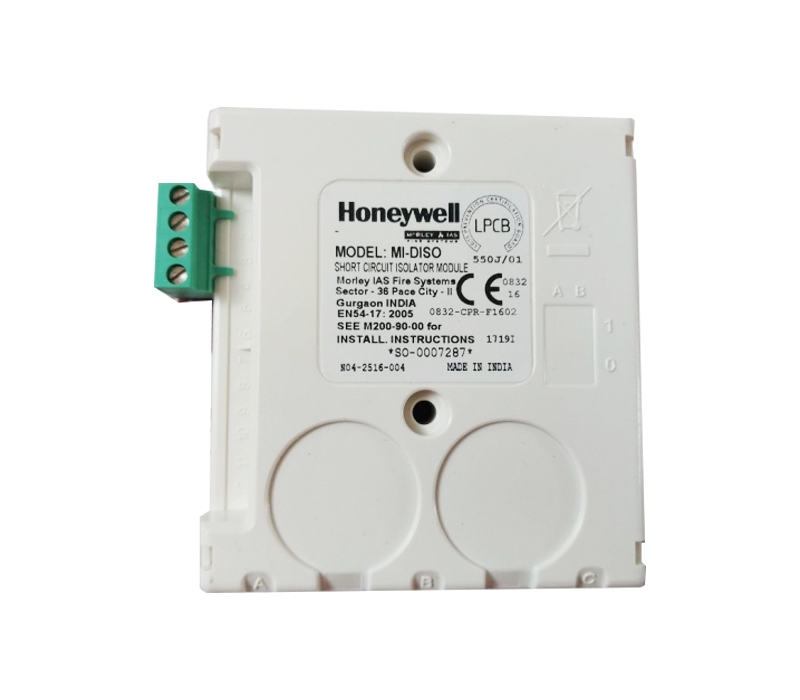

Module cách ly Morley MI/DISO

Trong các hệ thống báo cháy địa chỉ chuyên nghiệp, module cách ly ngắn mạch Morley MI/DISO đóng vai trò là "chốt chặn" an toàn, ngăn chặn các sự cố chập điện cục bộ lan rộng ra toàn bộ vòng lặp (loop). Đây là thành phần then chốt để đảm bảo tính sẵn sàng và độ tin cậy của toàn bộ hạ tầng PCCC.

Thị trường PCCC hiện nay đòi hỏi các hệ thống báo cháy không chỉ dừng lại ở chức năng báo động mà còn phải có khả năng "tự bảo vệ". Việc phân đoạn vòng lặp bằng module cách ly đã trở thành tiêu chuẩn bắt buộc trong các công trình hiện đại nhằm đảm bảo nếu một đoạn dây bị ngắn mạch, các khu vực khác vẫn hoạt động bình thường, duy trì khả năng cảnh báo liên tục.

Sản phẩm là thành quả từ sự nghiên cứu sâu rộng của Morley-IAS (thuộc Honeywell), thương hiệu đi đầu trong lĩnh vực báo cháy địa chỉ. Trải qua nhiều thập kỷ phát triển, dòng MI/DISO đã được cải tiến để đạt được độ trễ phát hiện lỗi cực thấp (chỉ từ 100 đến 400 mS), đáp ứng hoàn hảo các tiêu chuẩn quốc tế như GEA GEI 1-082 và CEA GEI 1-084, khẳng định vị thế bền bỉ trong hàng triệu công trình trên thế giới.

Tính năng nổi bật

• Phục hồi tự động: Sau khi sự cố ngắn mạch được khắc phục, module tự động kết nối lại đoạn mạch mà không cần kỹ thuật viên can thiệp.

• Hiển thị hai mặt: Công tắc chọn địa chỉ và đèn LED báo trạng thái hiển thị trên cả hai mặt module, hỗ trợ quan sát dễ dàng trong mọi không gian.

• Giao tiếp thông minh: Đèn LED 3 màu cung cấp trạng thái trực quan, giúp xác định nhanh vị trí lỗi.

• Tiêu thụ năng lượng tối ưu: Dòng điện chờ siêu thấp (200µA) đảm bảo tiết kiệm điện năng cho hệ thống tổng thể.

Thiết kế và chất liệu

Module sở hữu thiết kế công nghiệp siêu gọn với kích thước 93 x 94 x 23 mm và trọng lượng chỉ 62g. Vỏ thiết bị được làm từ vật liệu polymer chịu nhiệt cao cấp, đạt tiêu chuẩn hoạt động bền bỉ trong dải nhiệt độ từ -20°C đến +60°C. Với thiết kế mỏng, MI/DISO dễ dàng tích hợp vào các tủ kỹ thuật chật hẹp nhất mà vẫn đảm bảo tính thẩm mỹ và tản nhiệt tốt.

Nguyên lý hoạt động

Module được lắp đặt xen kẽ các nhóm đầu báo trên vòng lặp SLC. Khi xảy ra ngắn mạch, thiết bị ngay lập tức phát hiện sự sụt giảm điện áp và cô lập đoạn mạch bị lỗi khỏi vòng lặp chính. Nhờ vào việc duy trì hoạt động cho các đoạn mạch khỏe mạnh còn lại, tủ trung tâm (FACP) vẫn có thể liên lạc với các thiết bị khác trên vòng lặp, đồng thời báo lỗi vị trí cụ thể của đoạn mạch đang bị cách ly.

Lợi ích

• Đảm bảo an toàn liên tục: Hệ thống báo cháy không bị "tê liệt" hoàn toàn khi gặp sự cố ngắn mạch.

• Tiết kiệm thời gian bảo trì: Kỹ thuật viên nhanh chóng xác định vị trí lỗi thông qua trạng thái đèn LED.

• Dễ dàng cấu hình: Công tắc địa chỉ trực quan giúp việc lắp đặt và bảo trì nhanh chóng hơn nhiều so với các thiết bị đời cũ.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

• Ưu điểm: Khả năng cách ly nhanh chóng, phục hồi tự động, hiển thị thông tin rõ ràng từ nhiều phía, độ tin cậy đạt chuẩn quốc tế.

• Nhược điểm: Đòi hỏi thiết kế sơ đồ loop chuẩn xác, chi phí đầu tư cho hệ thống địa chỉ cao hơn hệ thống vùng.

Hướng dẫn sử dụng

1. Lắp đặt: Đấu nối dây tín hiệu vòng lặp SLC vào cổng vào/ra (tối đa 2.5mm²).

2. Cấu hình: Gán địa chỉ logic cho module thông qua công tắc xoay hiển thị hai mặt.

3. Vận hành: Quan sát đèn LED 3 màu: Màu xanh ổn định (bình thường), các trạng thái màu khác (cảnh báo hoặc lỗi).

Lưu ý khi sử dụng

• Tránh lắp đặt ở nơi có độ ẩm vượt quá 95% hoặc có hơi nước ngưng tụ trực tiếp.

• Không làm bít các khe thông gió trên vỏ module trong quá trình lắp đặt.

• Đảm bảo tổng điện trở vòng lặp nằm trong phạm vi cho phép của tủ trung tâm.

Chia sẻ cảm nhận cá nhân

• Anh Quý, Hà Nội chia sẻ rằng: "Tôi đánh giá rất cao thiết kế hiển thị hai mặt của MI/DISO. Trong thực tế thi công tại các tủ điều khiển chật hẹp, việc có thể nhìn thấy địa chỉ và trạng thái đèn LED từ cả hai hướng giúp tôi tiết kiệm rất nhiều thời gian dò lỗi mà không cần tháo thiết bị ra khỏi giá đỡ."

Đánh giá chung về sản phẩm

Module cách ly ngắn mạch Morley MI/DISO là "chốt chặn" an toàn thiết yếu trong hệ thống báo cháy địa chỉ Morley-IAS. Thay vì để một sự cố ngắn mạch đơn lẻ làm tê liệt toàn bộ vòng lặp (SLC), MI/DISO có khả năng cô lập chính xác phân đoạn bị lỗi chỉ trong vòng 100-400 mS, cho phép các phần còn lại của hệ thống duy trì hoạt động bình thường. Thiết kế của sản phẩm cực kỳ ưu việt với cấu tạo mỏng (23mm) và trọng lượng nhẹ (62g), đặc biệt là cơ chế hiển thị trạng thái và địa chỉ trên cả hai mặt, giúp kỹ thuật viên dễ dàng quan sát, bảo trì trong mọi góc độ lắp đặt. Đây là thiết bị đạt tiêu chuẩn khắt khe GEA/CEA, mang lại sự an tâm tuyệt đối về độ bền và khả năng tự phục hồi (auto-reset) khi sự cố điện được khắc phục.

Lời khuyên lựa chọn sản phẩm phù hợp

• Phù hợp với: Các hệ thống báo cháy địa chỉ Morley-IAS tại các tòa nhà cao tầng, khu phức hợp công nghiệp hoặc trung tâm dữ liệu – nơi mà tính liên tục của hệ thống là yếu tố sống còn.

• Tại sao nên chọn: Việc phân đoạn vòng lặp bằng MI/DISO không chỉ là yêu cầu kỹ thuật mà còn là khoản đầu tư cho tính ổn định. Sản phẩm này giúp giảm thiểu rủi ro phải tạm dừng hệ thống để sửa chữa dây dẫn, tiết kiệm thời gian dò tìm sự cố nhờ khả năng khoanh vùng lỗi thông minh.

• Lưu ý khi triển khai:

  • Khoảng cách lắp đặt: Theo tiêu chuẩn thiết kế vòng lặp, nên lắp đặt module cách ly sau mỗi nhóm thiết bị (thường là 20-30 thiết bị) để tối ưu hóa khả năng khoanh vùng ngắn mạch.

  • Đấu nối: Do module có kích thước nhỏ gọn, hãy đảm bảo các mối nối dây (tối đa 2.5mm²) được siết chặt và cách điện tốt để không tự gây ra lỗi tiếp xúc.

  • Môi trường: Dù thiết bị hoạt động ổn định trong dải nhiệt độ rộng (-20°C đến +60°C), hãy tránh lắp đặt trực tiếp tại các vị trí có nguy cơ đọng nước ngưng tụ để duy trì tuổi thọ linh kiện điện tử.

Nhìn chung, Module cách ly Morley MI/DISO là nền tảng vững chắc để xây dựng một hệ thống PCCC an toàn, bền bỉ và hiện đại, giúp bảo vệ tài sản và con người một cách chủ động nhất. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
