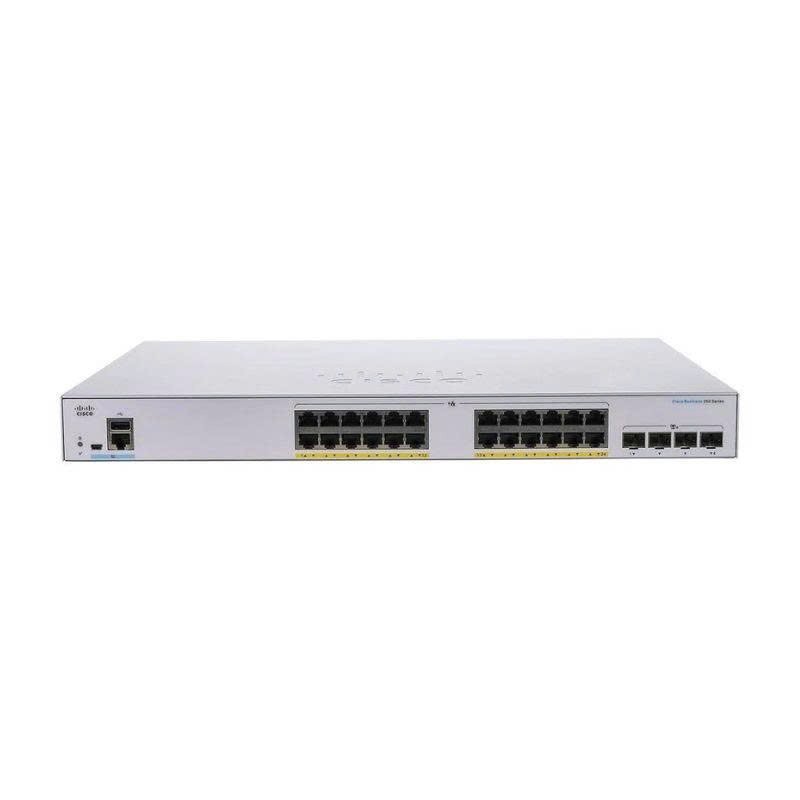

Switch mạng Cisco C1000-24P-4X-L

Trong bối cảnh hiện đại hóa hạ tầng mạng tại các doanh nghiệp vừa và nhỏ (SMB), chi nhánh ngân hàng, trường học, khách sạn boutique và phòng khám đa khoa, tầng biên kết nối (Access Layer) đối mặt với áp lực kép: vừa phải cấp nguồn PoE+ bền bỉ cho hệ thống Camera IP giám sát, thiết bị kiểm soát ra vào và bộ phát Wi-Fi 6, vừa đòi hỏi kết nối Uplink 10G tốc độ cao để giải phóng tình trạng nghẽn cổ chai dữ liệu khi truyền về mạng lõi. Cisco C1000-24P-4X-L ra đời nhằm chiếm lĩnh phân khúc chuyển mạch thông minh Layer 2+ (Smart Managed Switch), mang đến sự bền bỉ của thương hiệu Cisco cùng hiệu năng đường trục 10G vượt trội trong một mức chi phí đầu tư ban đầu cực kỳ hợp lý mà không chịu ràng buộc bởi các chi phí bản quyền phần mềm định kỳ.

Cisco C1000-24P-4X-L thuộc dải sản phẩm Cisco Catalyst 1000 Series, là thế hệ tiếp nối và thay thế trực tiếp cho dòng switch phổ thông tiền nhiệm danh tiếng Cisco Catalyst 2960-L Series và Catalyst 2960-Plus. Dòng sản phẩm này đại diện cho bước đổi mới kiến trúc của Cisco khi đưa hệ điều hành Cisco IOS cổ điển lên nền tảng vi xử lý kiến trúc ARM tiết kiệm năng lượng, đồng thời nâng cấp từ các cổng uplink quang 1G truyền thống lên thẳng chuẩn 10G SFP+, tích hợp khả năng quản trị không dây Bluetooth và tính năng cảnh báo mất điện phần cứng Dying Gasp, tạo giải pháp chuẩn mực cho hạ tầng mạng doanh nghiệp hiện đại.

Tính năng nổi bật

• Đường trục quang 10G tốc độ cao tích hợp sẵn: Sở hữu 4 cổng quang cố định 10G SFP+ Uplink trực tiếp trên bo mạch, cung cấp thông lượng kết nối mạng lõi vượt trội mà không cần mua thêm card module mạng rời.

• Cấp nguồn PoE+ linh hoạt chuẩn 802.3at: 24 cổng Gigabit Ethernet hỗ trợ cấp nguồn qua dây mạng với tổng ngân sách 195W PoE, linh hoạt phân bổ tối đa 30W trên bất kỳ 6 cổng nào hoặc 15W trên bất kỳ 13 cổng nào đồng thời.

• Định tuyến tĩnh Layer 2+ (Static Routing): Hỗ trợ chuyển tiếp lưu lượng IP nội bộ giữa các VLAN trực tiếp tại switch với quy mô 542 tuyến trực tiếp IPv4 và 414 tuyến trực tiếp IPv6, giảm tải triệt để cho router biên.

• Cảnh báo mất điện phần cứng "Hơi thở cuối cùng" (Dying Gasp): Tự động phát gói tin thông báo SNMP trap về trung tâm điều hành khi nguồn điện AC bị ngắt đột ngột, giúp đội ngũ kỹ thuật phân biệt chính xác giữa sự cố mất điện lưới và hỏng hóc thiết bị.

• Quản trị không dây qua Bluetooth: Cho phép cắm USB Bluetooth vào cổng USB-A mặt trước để truy cập WebUI cấu hình switch từ xa thông qua smartphone hoặc tablet mà không cần cắm dây cáp console vật lý.

• An ninh mạng First-Hop Security chuyên sâu: Tích hợp bộ công cụ bảo mật gồm 802.1X, Port Security, Private VLAN Edge, DHCP Snooping và danh sách kiểm soát truy cập Access Control Entries (ACEs) lên tới 600 mục cho cả IPv4/MAC và IPv6.

Thiết kế và chất liệu

• Khung gầm kim loại 1RU tinh gọn: Kích thước tiêu chuẩn 17,48 x 11,76 x 1,73 inch (44,4 x 29,9 x 4,4 cm), trọng lượng nguyên khối chỉ 3,68 kg, cho phép lắp đặt vừa vặn vào các tủ rack mạng treo tường nông hoặc không gian kỹ thuật hẹp.

• Bố cục mặt trước trực quan: Bố trí 24 cổng RJ-45 Gigabit mạ chân tiếp xúc chống oxy hóa, 4 khe cắm quang 10G SFP+ cố định, 1 cổng console RJ-45, 1 cổng USB-A đa năng (lưu trữ và kết nối Bluetooth), cụm đèn LED báo hiệu liên kết, hoạt động và trạng thái hệ thống.

• Vật liệu cơ khí và mạch nguồn bên trong: Khung vỏ làm từ hợp kim thép cán nguội mạ kẽm phủ sơn tĩnh điện triệt tiêu can nhiễu điện từ (EMI). Mạch nguồn AC tích hợp bên trong thân máy hỗ trợ dải điện áp tự động điều chỉnh 110–220V AC (50–60 Hz), dòng điện từ 0,20A đến 0,33A với công suất tiêu thụ tối đa chỉ 0,06 kVA.

Nguyên lý hoạt động

Cisco C1000-24P-4X-L vận hành trên nền tảng vi kiến trúc phân tách giữa hai mặt phẳng xử lý cốt lõi của hệ điều hành Cisco IOS:

• Mặt phẳng điều khiển (Control Plane): Vận hành bởi vi xử lý ARM v7 xung nhịp 800 MHz, 512 MB DRAM và 256 MB Flash, chịu trách nhiệm điều phối thuật toán cây khung chống vòng lặp (tối đa 64 trường hợp STP), xử lý các bản ghi ACE bảo mật, phân tích luồng IGMP Snooping (1024 nhóm) và duy trì bảng định tuyến tĩnh unicast IPv4/IPv6.

• Mặt phẳng dữ liệu (Data Plane): Chuyển tiếp khung dữ liệu trực tiếp bằng phần cứng ASIC tốc độ dây (wire-speed forwarding) với băng thông chuyển mạch 128 Gbps, băng thông chuyển tiếp 64 Gbps và tốc độ chuyển tiếp đạt 95,23 Mpps (đo trên gói L3 64 byte). Hỗ trợ khung Ethernet Jumbo lên tới 10.240 byte và gói MTU-L3 đạt 9.198 byte, loại bỏ hoàn toàn độ trễ hàng đợi cục bộ.

• Mạch điều phối nguồn PoE thông minh: Tự động đàm phán mức điện áp và công suất tiêu thụ của từng thiết bị ngoại vi qua giao thức CDP và LLDP-MED, kích hoạt cơ chế bảo vệ quá tải và tự động ngắt nguồn cổng ưu tiên thấp khi tổng tải chạm ngưỡng 195W.

Lợi ích

• Loại bỏ hiện tượng nghẽn cổ chai: 4 cổng Uplink 10G SFP+ tích hợp sẵn giúp truyền tải trơn tru luồng video giám sát 4K và dữ liệu Wi-Fi 6 dung lượng lớn về phòng máy chủ mà không phải tốn chi phí mua thêm card module quang rời.

• Tối giản hóa hạ tầng thi công: Cấp dữ liệu gigabit và nguồn điện qua 1 sợi cáp Cat5e/Cat6 duy nhất, cắt giảm chi phí đi dây điện 220V, ổ cắm và aptomat riêng cho camera hay bộ phát Wi-Fi.

• Tiết kiệm tổng chi phí sở hữu (TCO): Không phải trả phí bản quyền phần mềm định kỳ hàng năm; toàn bộ tính năng chuyển mạch và định tuyến Layer 2+ được mở khóa trọn đời theo thiết bị.

• Quản trị tại chỗ linh hoạt: Tính năng kết nối Bluetooth qua cổng USB-A cho phép kỹ sư mạng đứng dưới sàn cấu hình switch trên tủ rack cao thông qua tablet hoặc điện thoại mà không cần kéo dây cáp console lằng nhằng.

• Định vị sự cố nhanh chóng: Tính năng "Dying Gasp" phát tín hiệu báo động khi mất điện nguồn AC giúp phân định rõ ràng giữa mất điện lưới và đứt cáp quang mạng.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí so sánh	Cisco Catalyst C1000-24P-4X-L	Sản phẩm khác
Cổng kết nối mạng	24 cổng 1G PoE+ & 4 cổng 10G SFP+	24 cổng 1G PoE+ & 4 cổng 10G SFP+
Băng thông chuyển mạch	128 Gbps	128 Gbps
Tốc độ chuyển tiếp gói tin	95,23 Mpps	95,23 Mpps
Ngân sách công suất PoE	195W	185W
Kích thước khung Jumbo	10.240 byte (rất lớn)	9.000 byte
Hệ điều hành vận hành	Cisco IOS cổ điển chuẩn mực	Reyee OS
Tính năng Dying Gasp	Đúng (Hỗ trợ phần cứng)	Không hỗ trợ
Quản trị không dây Bluetooth	Có (qua cổng USB-A)	Không hỗ trợ (Chỉ qua Cloud App)
Giao diện bảng điều khiển CLI	CLI đầy đủ chuẩn Cisco	Hạn chế câu lệnh cấu hình
Khả năng định tuyến tĩnh	IPv4 (542 routes) & IPv6 (414 routes)	32 tuyến tĩnh cơ bản

Ưu điểm và nhược điểm

Ưu điểm

• Sở hữu sẵn 4 cổng quang 10G SFP+ tốc độ cao, tiết kiệm chi phí mua card module rời.

• Chạy hệ điều hành Cisco IOS chuẩn mực, hỗ trợ giao diện dòng lệnh CLI chuyên sâu kết hợp WebUI trực quan.

• Tích hợp tính năng cảnh báo mất điện Dying Gasp và quản trị không dây Bluetooth qua cổng USB-A tiện lợi.

• Trọng lượng siêu nhẹ (3,68 kg) và kích thước chiều sâu ngắn, tối ưu cho việc lắp đặt trong các tủ rack hẹp.

• Hỗ trợ khung Ethernet Jumbo lên tới 10.240 byte, tối ưu hóa lưu lượng truyền tải video và sao lưu dữ liệu lớn.

• Mở khóa trọn đời mọi tính năng mà không tốn chi phí mua bản quyền định kỳ hàng năm.

Nhược điểm

• Quỹ nguồn PoE dừng ở mức 195W, chỉ cấp được full tải 30W tối đa trên 6 cổng hoặc chuẩn 15,4W trên 13 cổng cùng lúc.

• Mạch nguồn gắn cố định bên trong thân máy, không hỗ trợ cơ chế tháo lắp nóng nguồn kép như các dòng Catalyst 9000 Enterprise.

• Không hỗ trợ công nghệ xếp chồng phần cứng chuyên dụng (Stacking).

Hướng dẫn sử dụng

Bước 1: Khởi tạo phân đoạn mạng VLAN và gán cổng truy cập

1. Đăng nhập vào giao diện dòng lệnh CLI qua cổng Console hoặc qua WebUI mặc định:

Plaintext



Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# name DATA_OFFICE
Switch(config-vlan)# exit
Switch(config)# interface range GigabitEthernet1/0/1 - 12
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10

Bước 2: Kích hoạt định tuyến tĩnh Layer 2+ (Static Routing)

1. Bật tính năng định tuyến IP toàn cục:

Plaintext



Switch(config)# ip routing

2. Cấu hình giao diện ảo SVI làm Gateway nội bộ:

Plaintext



Switch(config)# interface vlan 10
Switch(config-if)# ip address 192.168.10.1 255.255.255.0
Switch(config-if)# no shutdown

3. Tạo tuyến đường tĩnh mặc định trỏ ra router biên:

Plaintext



Switch(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.1

Bước 3: Cấu hình và giám sát cấp nguồn PoE thông minh

1. Kiểm tra ngân sách công suất cấp nguồn trên các giao diện:

Plaintext



Switch# show power inline

2. Cấu hình mức tiêu thụ điện và giám sát cho cổng kết nối camera an ninh:

Plaintext



Switch(config)# interface GigabitEthernet1/0/1
Switch(config-if)# power inline police action log
Switch(config-if)# power inline consumption 30000

Bước 4: Thiết lập an ninh biên với DHCP Snooping và Port Security

1. Kích hoạt DHCP Snooping ngăn chặn máy chủ DHCP lạ:

Plaintext



Switch(config)# ip dhcp snooping
Switch(config)# ip dhcp snooping vlan 10
Switch(config)# interface TenGigabitEthernet1/0/1
Switch(config-if)# ip dhcp snooping trust

2. Thiết lập bảo mật khóa cổng cho máy trạm:

Plaintext



Switch(config)# interface GigabitEthernet1/0/2
Switch(config-if)# switchport port-security
Switch(config-if)# switchport port-security maximum 2
Switch(config-if)# switchport port-security violation restrict

Bước 5: Kích hoạt quản trị qua Bluetooth không dây

1. Cắm USB Bluetooth Dongle tương thích vào cổng USB-A ở mặt trước switch.

2. Dùng điện thoại hoặc máy tính bảng dò tìm tín hiệu Bluetooth phát ra từ switch, ghép nối và mở trình duyệt web truy cập vào địa chỉ IP quản trị nội bộ để tiến hành cấu hình trực tiếp mà không cần dây cáp console.

Lưu ý khi sử dụng

• Tránh tính toán vượt quá ngân sách PoE 195W: Switch chỉ cấp tối đa 30W trên 6 cổng hoặc 15W trên 13 cổng. Nếu cắm kín 24 cổng bằng các camera hồng ngoại PTZ công suất cao, switch sẽ kích hoạt cơ chế tự ngắt nguồn trên các cổng vượt tải.

• Không cắm nhầm chuẩn tốc độ module SFP+: 4 cổng quang là chuẩn 10G SFP+. Mặc dù tương thích ngược với module 1G SFP, người dùng cần kiểm tra cấu hình lệnh speed nếu cổng không tự nhận diện tốc độ 1G.

• Tránh che chắn các khe tản nhiệt bên hông: Thân máy nhỏ gọn tích hợp bộ nguồn bên trong; việc đặt switch trong tủ kín không có quạt đối lưu có thể khiến nhiệt độ vượt mức cho phép và làm kích hoạt cơ chế tự ngắt bảo vệ phần cứng.

• Không rút nguồn đột ngột khi bộ nhớ Flash đang ghi: Tuyệt đối không ngắt điện AC khi đèn LED System đang nhấp nháy trong lúc switch lưu cấu hình (write memory) hoặc đang nâng cấp nạp hệ điều hành IOS.

Chia sẻ cảm nhận cá nhân

• Anh Quyết, Hà Nam chia sẻ rằng: "Khi trực tiếp triển khai Cisco C1000-24P-4X-L cho văn phòng chi nhánh quy mô 50 nhân sự, ấn tượng lớn nhất là sự tiện lợi của 4 cổng 10G SFP+. Đường trục quang kết nối về trụ sở chính đạt tốc độ tối đa ngay lập tức mà không cần bất kỳ thao tác chuyển đổi phức tạp nào. Tính năng kết nối Bluetooth qua cổng USB-A giúp kỹ sư đứng dưới sàn vẫn cấu hình switch trên tủ rack cao qua tablet cực kỳ nhanh chóng."

Đánh giá chung về sản phẩm

Cisco Catalyst C1000-24P-4X-L nằm trong phân khúc switch mạng thông minh Layer 2+ dành cho doanh nghiệp vừa và nhỏ. Thiết bị là sự kết hợp chuẩn mực giữa đường truyền quang 10G mạnh mẽ, độ ổn định huyền thoại của hệ điều hành Cisco IOS và mức ngân sách đầu tư rất hợp lý cho mọi tổ chức.

Lời khuyên lựa chọn sản phẩm phù hợp

• Cần kết nối mạng trục 10G với ngân sách tối ưu: Tích hợp sẵn 4 cổng quang 10G SFP+ cố định, truyền tải dữ liệu về switch lõi mượt mà mà không phải mua thêm module chuyển đổi đắt đỏ.

• Hạ tầng cấp nguồn PoE ở mức vừa phải ($\le$ 195W): Phù hợp triển khai hệ thống văn phòng chi nhánh, chuỗi cửa hàng, phòng khám có nhu cầu cấp nguồn cho khoảng 6 thiết bị tải cao (30W như camera PTZ/Wi-Fi 6) hoặc tối đa 13 thiết bị tải tiêu chuẩn (15,4W như điện thoại IP, camera bán cầu thông thường).

• Ưu tiên hệ điều hành Cisco IOS cổ điển và quản trị linh hoạt: Đội ngũ IT quen thuộc với các câu lệnh CLI của Cisco IOS, cần tính năng quản trị không dây Bluetooth qua cổng USB-A và cơ chế cảnh báo mất điện phần cứng Dying Gasp.

• Không muốn chịu phí bản quyền định kỳ (No License Fee): Khác với dòng Catalyst 9000, Catalyst 1000 Series mở khóa toàn bộ tính năng trọn đời theo thiết bị, giúp tối ưu hóa tổng chi phí sở hữu (TCO).

• Không gian tủ rack hạn chế: Thiết kế máy nhẹ (3,68 kg) và kích thước gọn, lắp đặt dễ dàng trong các tủ rack mạng treo tường nông.

Nhìn chung, Cisco C1000-24P-4X-L là giải pháp chuyển mạch truy cập hiện đại, bền bỉ và kinh tế. Sở hữu 4 cổng quang 10G Uplink tích hợp sẵn, cơ chế cấp nguồn PoE+ 195W ổn định, tính năng cảnh báo Dying Gasp cùng hệ điều hành Cisco IOS danh tiếng, sản phẩm mang lại giá trị vận hành tin cậy và lâu dài cho mọi hệ thống mạng doanh nghiệp. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
