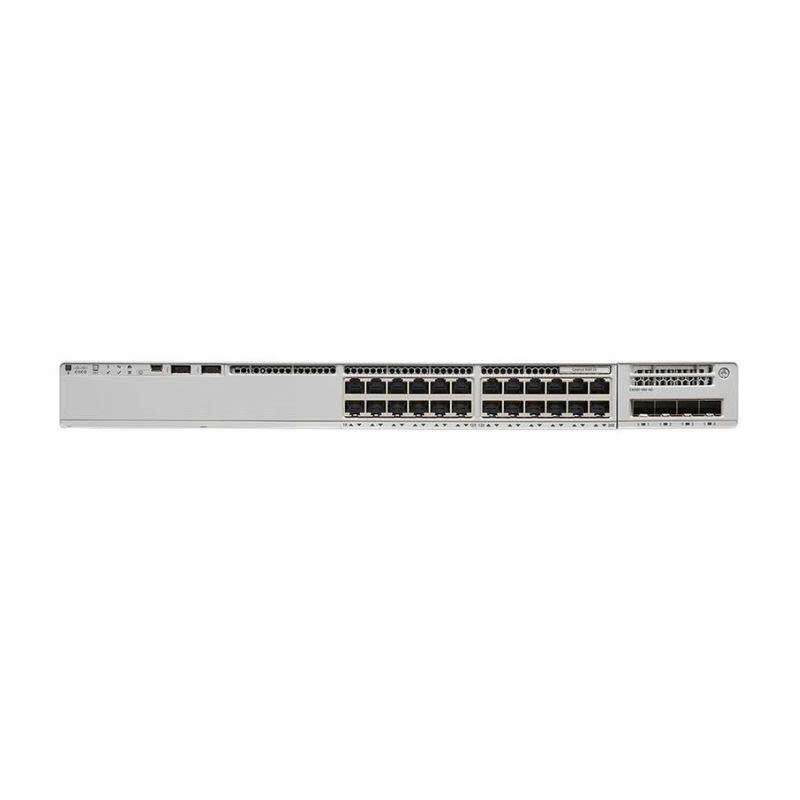

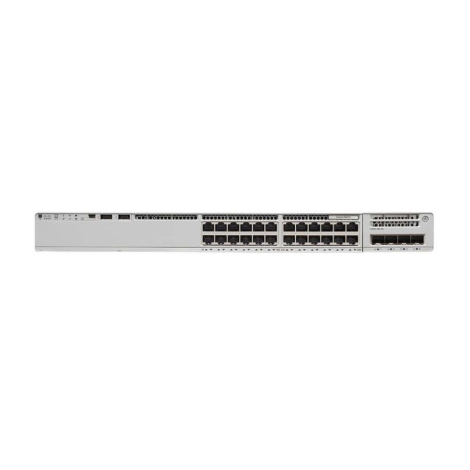

Switch mạng Cisco C9200-24T-E

Trong bối cảnh chuyển đổi số và xu hướng hybrid-work gia tăng, nhu cầu truyền tải dữ liệu nội bộ với độ trễ thấp và tính sẵn sàng cao trở thành yếu tố sống còn của doanh nghiệp. Phân khúc thiết bị chuyển mạch Layer 3 cấp truy cập (Enterprise Access Switch) ngày càng đòi hỏi khắt khe về băng thông đường trục và năng lực tự động hóa. Cisco C9200-24T-E ra đời để định vị lại tiêu chuẩn kết nối cho các doanh nghiệp vừa và lớn, khối tài chính - ngân hàng, cơ quan hành chính và mạng chi nhánh đa điểm.

Cisco C9200-24T-E kế thừa trực tiếp di sản từ dòng switch "huyền thoại" Cisco Catalyst 2960-X và 2960-XR Series – những thiết bị từng chiếm lĩnh thị phần hạ tầng mạng suốt hơn một thập kỷ. Nhằm đáp ứng kiến trúc mạng định hướng phần mềm (Software-Defined Networking - SDN), Cisco đã nâng cấp dòng Catalyst 9000 nói chung và Catalyst 9200 nói riêng với việc tích hợp hệ điều hành hiện đại Cisco IOS XE, đưa tính năng cấp doanh nghiệp cao cấp xuống phân khúc dễ tiếp cận hơn.

Tính năng nổi bật

• Vi kiến trúc ASIC UADP 2.0 Mini: Xử lý gói tin ở tốc độ dây (wire-speed), tối ưu hóa luồng dữ liệu mà không làm nghẽn cổ chai CPU.

• Công nghệ xếp chồng StackWise-160: Cung cấp băng thông liên kết lên tới 160 Gbps, quản lý tối đa 8 switch như một thực thể logic duy nhất.

• Giám sát luồng Flexible NetFlow (FNF): Hỗ trợ theo dõi tới 16.000 flows, trực quan hóa lưu lượng và phát hiện mã độc ẩn danh.

• Mã hóa phần cứng MACsec-128: Bảo vệ tính toàn vẹn và bảo mật dữ liệu lớp 2 (Layer 2 encryption) trực tiếp trên từng liên kết vật lý.

• Khả năng tự động hóa NetDevOps: Hỗ trợ chuẩn mở RESTCONF, NETCONF kết hợp mô hình dữ liệu YANG và Cisco DNA Center / Catalyst Center.

Thiết kế và chất liệu

Thiết bị sở hữu khung vỏ kim loại cán nguội nguyên khối, đạt tiêu chuẩn gắn rack 1RU (kích thước: 4,4 x 44,5 x 35,0 cm; trọng lượng: 5,0 kg). Bố cục mặt trước gồm 24 cổng RJ-45 Gigabit mạ vàng chống oxy hóa, cụm đèn LED System/Stack/Port thông minh và cổng console Type-C/RJ-45 tiện lợi. Mặt sau thiết kế dạng mô-đun mở hỗ trợ quạt tản nhiệt kép dự phòng và khe cắm nguồn AC (100–240 VAC) tháo lắp nóng (hot-swappable), giúp bảo trì linh hoạt mà không làm gián đoạn hệ thống.

Nguyên lý hoạt động

Cisco C9200-24T-E vận hành trên kiến trúc tách biệt giữa hai mặt phẳng:

• Mặt phẳng điều khiển (Control Plane): Vận hành bởi CPU đa nhân và 4 GB DRAM, phụ trách tính toán bảng định tuyến (RIP, EIGRP Stub, OSPF - 1000 routes), phản hồi ARP, và kiểm soát an ninh lớp biên.

• Mặt phẳng dữ liệu (Data Plane): Do chip ASIC UADP và bộ nhớ đệm 6 MB phụ trách, thực hiện tra cứu bảng MAC (32.000 địa chỉ) và chuyển tiếp khung dữ liệu ở cấp độ phần cứng, loại bỏ hiện tượng head-of-line blocking khi lưu lượng mạng tăng đột biến.

Lợi ích

• Tối ưu hóa chi phí vận hành (OpEx): Quản lý tập trung một cụm 8 thiết bị qua 1 IP duy nhất thông qua StackWise-160.

• Giảm thiểu tối đa thời gian chết (Downtime): Nhờ cơ chế nguồn/quạt dự phòng và chỉ số độ bền cao, hệ thống duy trì hoạt động 24/7/365.

• Bảo vệ toàn vẹn dữ liệu nội bộ: Ngăn chặn các cuộc tấn công nghe lén (Man-in-the-Middle) và tấn công giả mạo DHCP/ARP từ lớp truy cập.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Kiến trúc xếp chồng phần cứng độc lập, không tiêu tốn cổng uplink quang 10G.

• Năng lực bảo mật toàn diện với MACsec-128 và Control Plane Policing (CoPP).

• Khả năng dự phòng nguồn và quạt tản nhiệt linh hoạt, đảm bảo SLA uptime.

• Độ bền phần cứng đứng đầu phân khúc (MTBF đạt gần 67 năm).

Nhược điểm

• Không tích hợp cấp nguồn qua mạng PoE (thiết bị chỉ chuyên tải dữ liệu data).

• Gói bản quyền phần mềm (Cisco DNA Essentials) làm tăng chi phí đầu tư ban đầu so với các thiết bị switch unmanaged hoặc SMB.

Hướng dẫn sử dụng

Bước 1: Ghép nối và thiết lập xếp chồng StackWise-160

1. Cắm cáp StackWise vào cổng Stack 1 và Stack 2 phía sau hai thiết bị (theo mô hình vòng tròn khép kín ring topology).

2. Khởi động switch chính (Master), sau đó khởi động switch phụ (Member).

3. Kiểm tra trạng thái đồng bộ:

Plaintext

Switch# show switch
Switch# show switch stack-ports summary

Bước 2: Cấu hình phân chia mạng ảo VLAN và cổng Trunking

1. Tạo dải VLAN dịch vụ:

Plaintext

Switch(config)# vlan 10
Switch(config-vlan)# name DATA_USERS
Switch(config)# vlan 20
Switch(config-vlan)# name SERVERS

2. Gán cổng truy cập và bật tính năng bảo vệ cổng (Port Security):

Plaintext

Switch(config)# interface GigabitEthernet1/0/1
Switch(config-if)# switchport mode access
Switch(config-if)# switchport access vlan 10
Switch(config-if)# switchport port-security
Switch(config-if)# switchport port-security maximum 2
Switch(config-if)# switchport port-security violation restrict

Bước 3: Định tuyến tĩnh và OSPF (Định tuyến IP Layer 3)

1. Bật tính năng định tuyến toàn cục:

Plaintext

Switch(config)# ip routing

2. Cấu hình giao diện ảo chuyển mạch (SVI) làm Gateway nội bộ:

Plaintext

Switch(config)# interface Vlan10
Switch(config-if)# ip address 192.168.10.1 255.255.255.0
Switch(config-if)# no shutdown

3. Khởi tạo giao thức định tuyến OSPF:

Plaintext

Switch(config)# router ospf 1
Switch(config-router)# network 192.168.10.0 0.0.0.255 area 0

Bước 4: Kích hoạt Flexible NetFlow thu thập dữ liệu luồng

1. Tạo Flow Record và Exporter:

Plaintext

Switch(config)# flow record FLOW_RECORD_1
Switch(config-flow-record)# match ipv4 source address
Switch(config-flow-record)# match ipv4 destination address
Switch(config-flow-record)# collect counter bytes

2. Áp dụng luồng kiểm soát lên giao diện vật lý:

Plaintext

Switch(config)# interface GigabitEthernet1/0/2
Switch(config-if)# ip flow monitor FLOW_RECORD_1 input

Lưu ý khi sử dụng

• Tránh rút cáp StackWise khi chưa nới ốc ren bảo vệ: Cáp đồng StackWise chịu lực vặn ren cơ học; việc giật mạnh có thể làm cong chân pin bus truyền thông tốc độ cao.

• Không cắm trực tiếp thiết bị cần nguồn PoE: C9200-24T-E là mã thuần Data; cắm camera IP hoặc Wi-Fi AP yêu cầu phải dùng injector rời hoặc đổi sang mã C9200-24P.

• Tránh tắt nguồn đột ngột khi switch đang ghi cấu hình Flash: Hãy luôn dùng lệnh write memory hoặc copy running-config startup-config và chờ hệ thống hoàn tất chu trình ghi dữ liệu trước khi ngắt điện.

• Không bỏ trống các khe mô-đun nguồn: Cần gắn tấm chắn (blank panel) để đảm bảo luồng khí đối lưu tản nhiệt bên trong khung gầm.

Chia sẻ cảm nhận cá nhân

• Anh Minh, Đà Nẵng chia sẻ rằng: "Trải nghiệm thực tế với Cisco C9200-24T-E cho thấy đây là một "cỗ xe tăng" thực thụ trong phòng máy chủ. Quá trình triển khai zero-touch qua Cisco PnP Agent giúp rút ngắn thời gian provision từ vài giờ xuống chỉ còn 15 phút. Độ trễ gói tin cực kỳ thấp, switch chạy êm, nhiệt độ vận hành luôn duy trì mức mát mẻ nhờ hệ thống tản nhiệt tối ưu. Khả năng gộp stack 160 Gbps đem lại cảm giác quản trị mượt mà, chuyển mạch dự phòng gần như tức thì (sub-second failover) khi ngắt thử một liên kết."

Đánh giá chung về sản phẩm

Cisco C9200-24T-E là một trong những phân khúc thiết bị chuyển mạch truy cập tầm trung. Thiết bị giải quyết triệt để bài toán về tính toàn vẹn dữ liệu, độ ổn định xuyên suốt nhiều năm và tương thích hoàn toàn với các giải pháp quản trị mạng tự động thế hệ mới.

Lời khuyên lựa chọn sản phẩm phù hợp

• ​​​Môi trường thuần Data (không cấp nguồn qua dây mạng): Kết nối trực tiếp máy tính để bàn (PC), máy in mạng, máy chủ nội bộ (Server), thiết bị lưu trữ NAS hoặc làm switch gom (Distribution) tầng trung gian.

• Cần tính sẵn sàng và ổn định tuyệt đối (High Availability): Hạ tầng đòi hỏi hoạt động 24/7 (nhà máy, phòng giao dịch ngân hàng, trụ sở doanh nghiệp). Tính năng nguồn kép tháo lắp nóng (Hot-swappable PSU) và khả năng xếp chồng StackWise-160 giúp hệ thống không bị gián đoạn khi bảo trì hoặc thay thế thiết bị hỏng.

• Định hướng tự động hóa và bảo mật sâu: Cần giám sát lưu lượng qua Flexible NetFlow (16.000 flows), mã hóa phần cứng MACsec-128, và quản trị tập trung thông qua Catalyst Center hoặc các công cụ NetDevOps (RESTCONF, YANG).

Nhìn chung, Cisco C9200-24T-E không đơn thuần là một bộ chuyển mạch 24 cổng thông thường, mà là nền móng vững chắc cho hệ thống mạng doanh nghiệp hiện đại. Việc đầu tư vào thiết bị này đồng nghĩa với việc sở hữu một hạ tầng mạng ổn định, an mật cao và sẵn sàng đáp ứng mọi yêu cầu mở rộng kỹ thuật số trong tương lai. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
