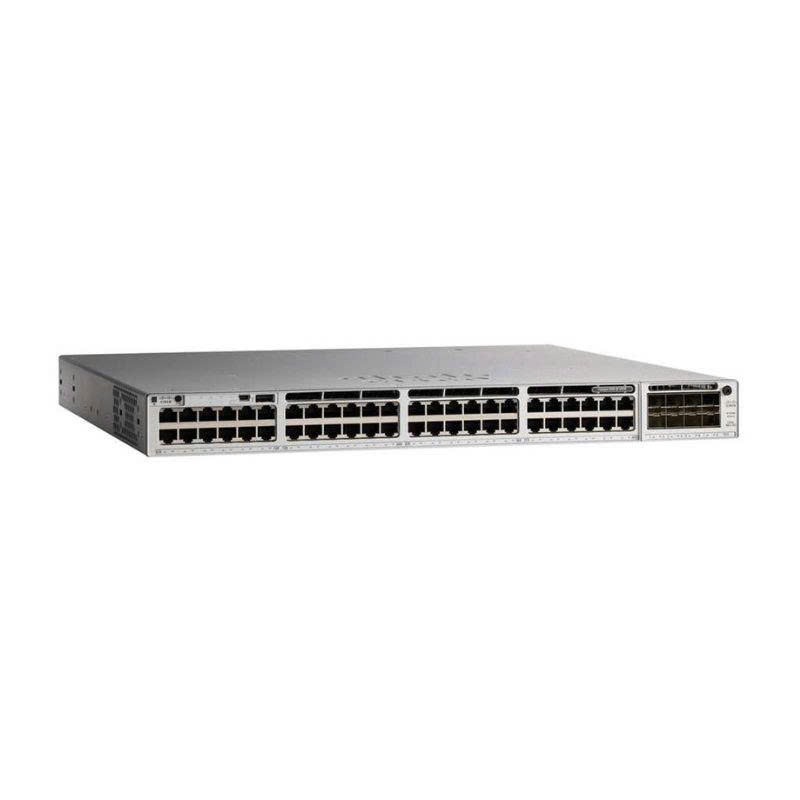

Switch mạng Cisco C9200-48P-E

Thị trường thiết bị mạng doanh nghiệp đang chứng kiến sự hội tụ mạnh mẽ giữa nhu cầu truyền dẫn dữ liệu tốc độ cao và năng lực cấp nguồn tập trung qua dây mạng (Power over Ethernet - PoE+). Sự bùng nổ của các thiết bị IoT công nghiệp, hệ thống camera giám sát độ nét cao (4K/PTZ), điện thoại IP VoIP và đặc biệt là các điểm truy cập không dây chuẩn Wi-Fi 6/Wi-Fi 6E đòi hỏi switch truy cập (Access Switch) phải có quỹ nguồn dồi dào, khả năng kiểm soát năng lượng thông minh và độ sẵn sàng liên tục 24/7.

Trong phân khúc 48 cổng mạng cấp doanh nghiệp, Cisco Catalyst C9200-48P-E là một trong những sản phẩm chủ lực đáp ứng nhu cầu này. Thiết bị hướng trực tiếp tới các doanh nghiệp quy mô vừa và lớn, khối ngân hàng - tài chính, tòa nhà thông minh, bệnh viện và các nhà xưởng công nghiệp – nơi đòi hỏi mật độ kết nối PoE dày đặc và tính ổn định hạ tầng ở mức cao nhất.

• Thời kỳ Catalyst 2960-X / 2960-XR: Đây là dòng switch truy cập chuẩn mực suốt hơn một thập kỷ với các model PoE+ kinh điển như WS-C2960X-48FPS-L. Tuy nhiên, trước yêu cầu về mạng điều khiển bằng phần mềm (SDN) và phân tích luồng dữ liệu nâng cao, kiến trúc vi xử lý cũ dần bộc lộ giới hạn.

• Kỷ nguyên Cisco DNA (Digital Network Architecture): Cisco giới thiệu nền tảng Catalyst 9000 Series chạy trên hệ điều hành mở Cisco IOS-XE và vi kiến trúc ASIC lập trình được.

• Sự ra đời của C9200-48P-E: Là phiên bản module hóa cao cấp trong phân khúc C9200 Series, model C9200-48P-E kế thừa trọn vẹn vị thế của 2960-XR, đồng thời bổ sung khả năng mở rộng nguồn linh hoạt, công nghệ StackWise-160 Gbps và khả năng nâng cấp module Uplink rời (1G lên 10G) mà không phải thay toàn bộ switch.

Tính năng nổi bật

• Quỹ nguồn PoE+ mở rộng lên tới 1440W: Trang bị nguồn chính PWR-C5-1KWAC cung cấp sẵn 740W PoE+, đủ sức cấp chuẩn 15.4W cho toàn bộ 48 cổng. Khi gắn thêm nguồn phụ thứ hai, quỹ nguồn đạt 1440W, cho phép cấp đủ 30W PoE+ (IEEE 802.3at) đồng thời trên toàn bộ 48 cổng kết nối.

• Vi kiến trúc ASIC UADP 2.0 Mini: Xử lý chuyển tiếp dữ liệu non-blocking ở tốc độ 130,95 Mpps, chia sẻ bộ đệm gói tin 6 MB để hạn chế tình trạng rớt gói tin micro-burst khi có đột biến lưu lượng.

• Xếp chồng ảo hóa StackWise-160 Gbps: Cho phép gộp tối đa 8 switch thành một thực thể chuyển mạch duy nhất với băng thông liên kết chuyên dụng 160 Gbps, đồng bộ bảng định tuyến và điều khiển qua 1 địa chỉ IP duy nhất.

• Bảo mật phần cứng MACsec-128: Mã hóa trực tiếp lưu lượng ở lớp liên kết dữ liệu (Layer 2), chống nghe lén và giả mạo gói tin trong mạng nội bộ.

• Khả năng quan sát chuyên sâu: Hỗ trợ 16.000 luồng Flexible NetFlow kết hợp đo từ xa dựa trên mô hình (Model-Driven Telemetry), giúp giám sát băng thông và hỗ trợ phân tích an ninh mạng theo thời gian thực.

Thiết kế và chất liệu

Cisco C9200-48P-E sở hữu thiết kế phần cứng chuẩn công nghiệp, chú trọng khả năng lắp đặt và vận hành bền bỉ:

• Khung gầm và kích thước: Thiết kế chuẩn rack 1U (19 inch) với kích thước 4,4 * 44,5 * 35,0 cm và trọng lượng 5,5kg.

• Chất liệu chế tạo: Toàn bộ vỏ máy được gia công từ thép tấm cán nguội SECC phủ sơn tĩnh điện chống ăn mòn, tăng cường khả năng chống nhiễu điện từ (EMI) và chống tĩnh điện trong môi trường tủ rack.

• Kiến trúc phần cứng dạng module hóa FRU (Field-Replaceable Units):

  • Khay nguồn kép tháo lắp nóng (Hot-swappable): Hỗ trợ lắp đặt đồng thời 2 bộ nguồn PWR-C5-1KWAC chạy dự phòng hoặc cộng dồn công suất.

  • Hệ thống quạt kép tháo rời: Hai khay quạt độc lập có thể rút thay thế trực tiếp khi switch đang vận hành mà không làm gián đoạn lưu lượng dữ liệu.

• Giao diện vật lý mặt trước: Trang bị 48 cổng RJ45 mạ vàng chống oxy hóa, khe cắm mở rộng cho module Uplink rời (C9200-NM), cổng quản trị Console kép (RJ45 và Micro-USB) cùng dãy đèn LED hiển thị trạng thái đa chế độ (Status, Duplex, Speed, PoE).

Nguyên lý hoạt động

Thiết bị vận hành dựa trên kiến trúc phân tách nghiêm ngặt giữa hai mặt phẳng xử lý:

[ Khung tin đến (48 Cổng PoE+ / Cụm Uplink SFP/SFP+) ]
                           │
                           ▼
┌────────────────────────────────────────────────────────┐
│           MẶT PHẲNG DỮ LIỆU (DATA PLANE)               │
│ - Chip ASIC UADP 2.0 Mini xử lý tốc độ dây 130,95 Mpps │
│ - Tra cứu bảng phần cứng TCAM (32.000 MAC, FIB, ACLs)  │
│ - Bộ đệm gói 6 MB điều phối và gán nhãn QoS            │
│ - Mạch điều khiển vi xử lý cấp nguồn PoE+ thông minh   │
└────────────────────────────────────────────────────────┘
                           ▲
                           │ (Đồng bộ cấu hình & bảng định tuyến)
                           ▼
┌────────────────────────────────────────────────────────┐
│         MẶT PHẲNG ĐIỀU KHIỂN (CONTROL PLANE)           │
│ - Bộ vi xử lý đa nhân chạy Cisco IOS-XE (4 GB DRAM)    │
│ - Xử lý bảng định tuyến OSPF, RIP, EIGRP Stub (1K route)│
│ - Cơ chế CoPP bảo vệ CPU chống nghẽn và DoS            │
└────────────────────────────────────────────────────────┘

1. Chuyển tiếp phần cứng tốc độ dây (Wire-Speed Switching): Khi một gói tin đi vào cổng RJ45, chip ASIC UADP 2.0 Mini thực hiện tra cứu trực tiếp bảng MAC (32.000 địa chỉ) hoặc bảng chuyển tiếp thông tin FIB (14.000 tuyến IPv4) lưu trên bộ nhớ TCAM. Mọi thao tác kiểm tra danh sách kiểm soát truy cập (1.600 mục ACL) và chính sách QoS (1.000 mục) diễn ra tức thời ở cấp độ phần cứng mà không làm tiêu tốn chu kỳ xử lý của CPU.

2. Định tuyến lớp truy cập (Routed Access): Thiết bị giải phóng gánh nặng cho mạng lõi bằng cách thực hiện định tuyến Inter-VLAN trực tiếp trên switch qua 1.000 giao diện ảo SVI, đồng thời điều hướng luồng dữ liệu thông qua các giao thức OSPF, RIP, EIGRP Stub hoặc chính sách PBR.

3. Cơ chế cấp nguồn PoE+ thông minh: Khi thiết bị đầu cuối kết nối vào cổng, mạch vi điều khiển của switch phát hiện điện trở đặc trưng theo chuẩn IEEE 802.3at/af và đàm phán công suất chính xác qua gói tin CDP/LLDP. Thiết bị tự động trích xuất điện năng từ nguồn chính PWR-C5-1KWAC (740W) hoặc phối hợp cùng nguồn phụ (tối đa 1440W), đảm bảo cân bằng tải và ngắt nguồn bảo vệ khi xảy ra quá tải hay ngắn mạch.

Lợi ích

• Cắt giảm tối đa chi phí thi công (TCO): Cấp nguồn trực tiếp cho 48 thiết bị (Camera, Wi-Fi 6, IP Phone) qua dây cáp mạng CAT6, loại bỏ hoàn toàn chi phí kéo đường điện 220V và ổ cắm phụ trợ.

• Độ sẵn sàng dịch vụ tối đa (High Availability): Khả năng lắp nguồn kép tháo lắp nóng kết hợp MTBF lên tới 375.570 giờ (~42 năm vận hành) bảo vệ hệ thống trước sự cố ngắt nguồn đột ngột.

• Nâng cấp băng thông dễ dàng: Thiết kế module Uplink rời giúp doanh nghiệp bắt đầu với module quang 1G và có thể nâng cấp lên 10G SFP+ bất kỳ lúc nào chỉ bằng việc thay card mạng rời.

• Mở rộng cụm switch dễ dàng: Nhờ StackWise-160, các kỹ sư mạng có thể quản lý một cụm 8 switch như một thiết bị duy nhất, tiết kiệm hàng trăm giờ cấu hình thủ công.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Quỹ nguồn PoE+ cực lớn (lên tới 1440W khi dùng nguồn kép), cấp nguồn thoải mái cho toàn bộ 48 cổng chuẩn 30W.

• Thiết kế module hóa nguồn, quạt và uplink giúp việc thay thế, nâng cấp diễn ra dễ dàng mà không làm tắt switch.

• Hiệu năng cao với băng thông chuyển mạch 176 Gbps, tốc độ gói tin 130,95 Mpps và bộ nhớ đệm 6 MB.

• Băng thông xếp chồng chuyên dụng 160 Gbps không chiếm dụng cổng uplink quang.

• Khả năng tự động hóa và đo từ xa hiện đại qua NETCONF, RESTCONF, YANG và Flexible NetFlow.

Nhược điểm

• Chưa tích hợp sẵn cổng quang cố định (phải mua thêm module mạng uplink C9200-NM-4G hoặc C9200-NM-4X).

• Bộ phụ kiện xếp chồng (C9200-STACK-KIT) là phụ kiện chọn thêm, không đi kèm sẵn trong hộp mặc định.

• Gói bản quyền Network Essentials giới hạn các giao thức mạng phức tạp (chưa hỗ trợ BGP đầy đủ hay VRF nâng cao).

Hướng dẫn sử dụng

* Cấu hình cấp nguồn PoE+ và đặt mức độ ưu tiên

Plaintext

Switch# configure terminal
! Cấu hình dải cổng kết nối Camera an ninh và thiết lập ưu tiên nguồn
Switch(config)# interface range gigabitEthernet 1/0/1 - 24
Switch(config-if-range)# power inline auto
Switch(config-if-range)# power inline port priority high
Switch(config-if-range)# exit
! Cấu hình dải cổng kết nối điện thoại IP Phone
Switch(config)# interface range gigabitEthernet 1/0/25 - 48
Switch(config-if-range)# power inline auto
Switch(config-if-range)# power inline port priority low
Switch(config-if-range)# exit

* Cấu hình định tuyến OSPF cho Routed Access (1000 tuyến)

Plaintext

Switch# configure terminal
Switch(config)# ip routing
Switch(config)# vlan 100
Switch(config-vlan)# name DATA_ENTERPRISE
Switch(config-vlan)# exit
Switch(config)# interface vlan 100
Switch(config-if)# ip address 10.10.100.1 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# router ospf 1
Switch(config-router)# router-id 10.10.100.1
Switch(config-router)# network 10.10.100.0 0.0.0.255 area 0
Switch(config-router)# exit

* Cấu hình bảo mật cổng mạng 802.1X và FHS (First Hop Security)

Plaintext

Switch(config)# aaa new-model
Switch(config)# dot1x system-auth-control
Switch(config)# interface range gigabitEthernet 1/0/1 - 48
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# authentication port-control auto
Switch(config-if-range)# dot1x pae authenticator
Switch(config-if-range)# exit
! Bật tính năng chống giả mạo DHCP (DHCP Snooping)
Switch(config)# ip dhcp snooping
Switch(config)# ip dhcp snooping vlan 100

* Thiết lập cụm xếp chồng StackWise-160

1. Lắp bộ kit StackWise (C9200-STACK-KIT) vào khay sau của các switch C9200.

2. Nối dây cáp stack chuyên dụng tạo thành vòng khép kín giữa các switch thành viên.

3. Đặt độ ưu tiên trên switch mong muốn chỉ định làm Master:


   Plaintext



   Switch# configure terminal
   Switch(config)# switch 1 priority 15
   Switch(config)# end
   Switch# write memory


4. Bật nguồn switch Master trước, sau đó bật switch Member để hệ thống tự động gộp bảng điều khiển với băng thông 160 Gbps.

Lưu ý khi sử dụng

• Tránh vượt quá tổng tải PoE 740W khi chỉ lắp 1 bộ nguồn: Khi chạy đơn nguồn PWR-C5-1KWAC, không nên kết nối quá 24 thiết bị PoE+ công suất 30W cùng lúc mà không kiểm soát điện năng qua lệnh show power inline, tránh switch tự động ngắt các cổng ưu tiên thấp.

• Tránh rút module Uplink khi dây nhảy quang đang kết nối: Tháo giật cụm module mạng khi sợi quang đang truyền phát laser có thể gây lỗi vi mạch logic hoặc bẩn đầu sứ quang.

• Tránh bỏ qua việc nối dây tiếp địa (Chassis Ground): Với khả năng cấp nguồn lên tới 1440W, dòng rò tích tụ trên 48 cổng cáp mạng rất lớn. Việc đấu dây tiếp địa an toàn từ thân switch vào thanh đồng tủ rack là bắt buộc để tránh sốc tĩnh điện làm hỏng chip ASIC.

• Tránh che chắn hướng lưu thông khí: Khung máy yêu cầu luồng khí lưu thông thông suốt từ cạnh sang cạnh; tránh đặt sát vách kín hoặc để cáp mạng bít kín các khe thông gió tản nhiệt.

Chia sẻ cảm nhận cá nhân

• Anh Hải, Nam Định chia sẻ rằng: "Trải nghiệm thực tế cho thấy hệ thống cấp nguồn PWR-C5-1KWAC của Cisco điều tiết điện áp cực kỳ chính xác. Khi đấu nối đồng thời hơn 30 camera PTZ công suất cao kèm hệ thống sấy kính hồng ngoại, điện áp tại các cổng luôn giữ mức ổn định tuyệt đối, không có tình trạng sụt áp hay reboot thiết bị."

Đánh giá chung về sản phẩm

Cisco Catalyst C9200-48P-E là thiết bị chuyển mạch PoE+ chuẩn Enterprise toàn diện:

• Hiệu năng & Khả năng mở rộng: Chuyển mạch 176 Gbps, StackWise-160 Gbps, module Uplink 10G linh hoạt.

• Năng lực cấp nguồn: Quỹ nguồn 740W – 1440W dẫn đầu phân khúc.

• Độ tin cậy phần cứng: MTBF 375.570 giờ, nguồn kép và quạt kép tháo lắp nóng FRU.

• Tính kinh tế: Chi phí đầu tư ban đầu xứng đáng với độ an toàn và độ bền lâu dài của hạ tầng mạng.

Lời khuyên lựa chọn sản phẩm phù hợp

• Doanh nghiệp cần triển khai mật độ thiết bị PoE+ dày đặc (hệ thống 30–48 camera an ninh, hệ thống Wi-Fi 6, điện thoại IP Phone).

• Doanh nghiệp đòi hỏi tính liên tục cao, yêu cầu khả năng lắp 2 nguồn dự phòng tháo lắp nóng để chạy 24/7.

• Cần khả năng mở rộng băng thông trục linh hoạt (tùy chọn module 1G hoặc 10G SFP+) và liên kết cụm switch qua StackWise-160.

Nhìn chung, Switch mạng Cisco C9200-48P-E khẳng định vị thế dẫn đầu trong phân khúc thiết bị chuyển mạch truy cập cấp nguồn doanh nghiệp. Sở hữu năng lực cấp nguồn PoE+ lên đến 1440W, chuyển mạch non-blocking 176 Gbps, công nghệ xếp chồng StackWise-160 Gbps và kiến trúc nguồn/quạt thay thế nóng FRU bền bỉ, sản phẩm đem đến sự an tâm tuyệt đối về hiệu năng, độ an toàn và tính sẵn sàng cho toàn bộ hạ tầng công nghệ thông tin hiện đại. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
