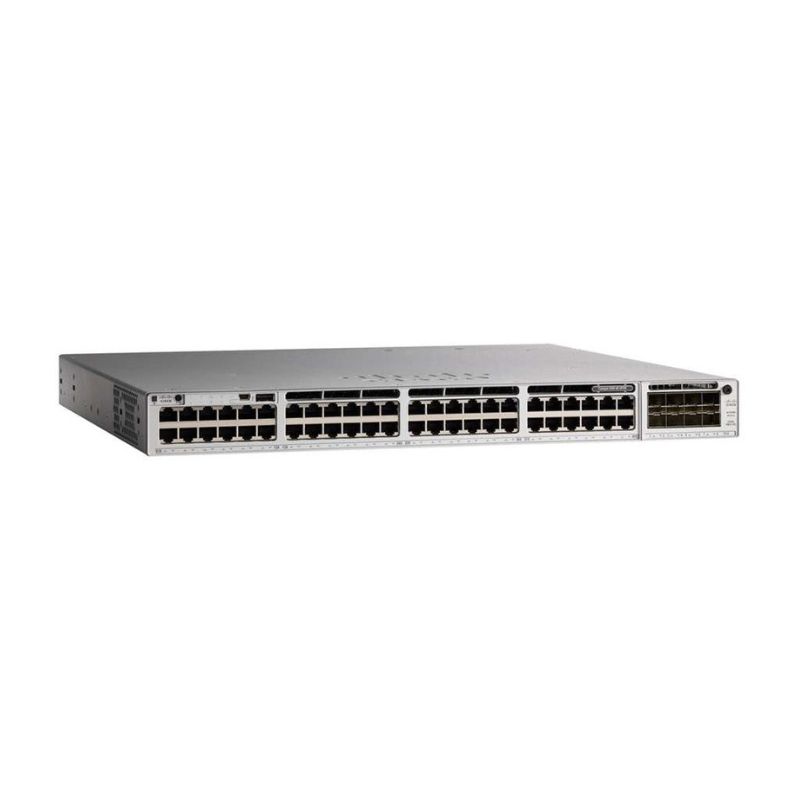

Switch mạng Cisco C9200-48T-E

Trong quá trình phát triển của mạng máy tính doanh nghiệp, dòng switch Cisco Catalyst luôn giữ vai trò tiêu chuẩn vàng. Tiền thân là thế hệ Catalyst 2960-X/XR vốn đã hiện diện tại hàng triệu tủ rack trên toàn thế giới.

Tuy nhiên, trước sự xuất hiện của các ứng dụng điện toán đám mây và lưu lượng truy cập nội bộ mở rộng, nền tảng 2960 cũ dần bộc lộ giới hạn về năng lực tính toán và tự động hóa. Cisco đã phát triển nền tảng Catalyst 9000 Series, trong đó C9200-48T-E ra đời nhằm đảm nhận vai trò thiết bị truy cập chính cho doanh nghiệp, cung cấp sự ổn định phần cứng đi đôi với phần mềm quản trị thông minh thời kỳ mới.

Tính năng nổi bật

• Hiệu năng định tuyến Layer 3: Tích hợp sẵn gói Network Essentials cho phép định tuyến tĩnh (Static Route), RIP, OSPF for Routed Access và PBR (Policy-Based Routing) trực tiếp tại lớp truy cập.

• Bảo mật phần cứng MACsec-128: Mã hóa liên kết lớp vật lý từ switch tới switch hoặc từ switch tới máy trạm, chống nghe lén dữ liệu nội bộ.

• Giám sát lưu lượng nâng cao (Full Flexible NetFlow): Phân tích và thống kê chi tiết luồng dữ liệu mạng theo từng phiên làm việc, hỗ trợ nhận diện sớm các mối đe dọa.

• Tự động hóa và lập trình mạng: Hỗ trợ chuẩn kết nối NETCONF/RESTCONF, mô hình dữ liệu YANG kết hợp kịch bản tự động hóa Python trên hệ điều hành IOS-XE.

• Quản trị đa nền tảng: Quản lý tập trung qua Cisco Catalyst Center (DNA-C), giao diện dòng lệnh CLI chuẩn mực hoặc giám sát từ xa qua Meraki Cloud Monitoring.

Thiết kế và chất liệu

Thiết bị chuyển mạch Cisco Catalyst C9200-48T-E sở hữu thiết kế chuẩn rack 1U (19 inch), hoàn thiện bằng bộ khung kim loại tấm SECC mạ kẽm cao cấp phủ sơn tĩnh điện cách điện và chống oxy hóa.

Điểm nổi bật trong thiết kế của thiết bị là triết lý phần cứng module hóa FRU (Field-Replaceable Units):

• Hệ thống cấp nguồn dự phòng kép (Dual Power Supply): Khe cắm hỗ trợ 2 module nguồn AC tháo lắp nóng (mặc định trang bị 1 nguồn PWR-C6-125WAC), duy trì vận hành liên tục theo cơ chế dự phòng n+1.

• Cụm tản nhiệt tháo rời (Dual Fan Trays): Hai quạt làm mát độc lập có thể thay thế trực tiếp khi đang chạy mà không làm ngắt quãng lưu lượng mạng.

• Giao diện vật lý: Mặt trước bố trí 48 cổng RJ45 mạ vàng chống mài mòn, 1 khe cắm mở rộng module Uplink rời, đèn LED báo trạng thái đa chế độ (Status, Duplex, Speed) và cổng Console qua chuẩn RJ45/Mini-USB.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên kiến trúc phân tách độc lập giữa hai mặt phẳng xử lý dữ liệu và điều khiển:

• Mặt phẳng dữ liệu (Data Plane) – Vi kiến trúc ASIC UADP 2.0 Mini: Mọi khung dữ liệu (Ethernet frame) khi đi vào cổng chuyển mạch đều được chip chuyên dụng ASIC xử lý ở tốc độ dây (wire-speed). Bảng chuyển tiếp thông tin (FIB) và danh sách kiểm soát truy cập (ACL) được tải trực tiếp trên bộ nhớ TCAM, loại bỏ độ trễ và tránh hiện tượng nghẽn hàng đợi.

• Mặt phẳng điều khiển (Control Plane) – Hệ điều hành mở Cisco IOS-XE: Đảm nhiệm xử lý các giao thức định tuyến (Routing Protocols) và dịch vụ hệ thống trên nhân CPU riêng biệt. Cơ chế CoPP (Control Plane Policing) được kích hoạt mặc định nhằm ngăn chặn các đợt tấn công từ chối dịch vụ (DoS) hướng thẳng vào bộ vi xử lý.

• Cơ chế xếp chồng StackWise-160: Biến tối đa 8 switch vật lý thành một thực thể logic duy nhất với một bảng điều khiển tập trung, đảm bảo thời gian chuyển mạch dự phòng tức thì (< 50ms) nếu thiết bị Master gặp sự cố.

Lợi ích

• Bảo toàn nguồn vốn đầu tư: Doanh nghiệp có thể bắt đầu với module quang 1G và dễ dàng nâng cấp lên 10G SFP+ sau này chỉ bằng cách thay module rời mà không cần thay thế cả switch.

• Giảm thiểu thời gian ngừng trệ (Zero Downtime): Nhờ cơ chế nguồn kép dự phòng và quạt thay thế nóng, sự cố nguồn điện tại rack không làm gián đoạn hệ thống mạng chung.

• Tối ưu băng thông mạng lõi: Khả năng định tuyến trực tiếp các mạng nội bộ (Inter-VLAN) trên switch giúp giảm tải đáng kể cho Router biên hay Firewall trung tâm.

• Mở rộng quy mô linh hoạt: Băng thông xếp chồng 160 Gbps cho phép liên kết nhiều tầng switch thành một khối quản trị đồng nhất với một địa chỉ IP duy nhất.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí so sánh	Cisco Catalyst C9200-48T-E	Sản phẩm khác
Phân cấp thiết bị	Layer 3 Enterprise (Routed Access)	Layer 3 Lite Campus Access
Cấu trúc Uplink	Module rời tùy chọn (1G hoặc 10G SFP+)	Cố định 4x 1G/10G SFP+
Băng thông Stacking	160 Gbps (StackWise chuyên dụng)	80 Gbps (Virtual Chassis qua uplink)
Bộ nguồn và Quạt	Module FRU tháo rời, hỗ trợ 2 nguồn	Nguồn và quạt hàn cố định
Mã hóa phần cứng	MACsec-128 tại cổng	Không hỗ trợ MACsec
Hệ thống điều hành	Cisco IOS-XE đa năng	Junos OS

Ưu điểm và nhược điểm

Ưu điểm

• Phần cứng bền bỉ, mô hình module hóa linh kiện nguồn, quạt và uplink.

• Năng lực thông lượng lớn (130.95 Mpps) và chuyển mạch tốc độ cao (176 Gbps).

• Hệ điều hành IOS-XE mở, độ tin cậy đã được kiểm chứng qua nhiều năm.

• Hỗ trợ giải pháp giám sát tập trung qua đám mây Meraki Dashboard.

Nhược điểm

• Không hỗ trợ cấp nguồn qua mạng Ethernet (Non-PoE).

• Chi phí ban đầu cho trọn bộ switch, module uplink và phụ kiện cao hơn switch unmanaged thông thường.

• Gói Network Essentials chưa hỗ trợ các giao thức mạng phức tạp (BGP đầy đủ, VRF nâng cao).

Hướng dẫn sử dụng

* Hướng dẫn cấu hình VLAN và định tuyến cục bộ (Inter-VLAN Routing)

Khởi tạo phân đoạn mạng nội bộ và kích hoạt định tuyến tốc độ dây:

Plaintext



Switch# configure terminal
Switch(config)# ip routing
Switch(config)# vlan 10
Switch(config-vlan)# name Phong_KinhDoanh
Switch(config-vlan)# exit
Switch(config)# interface vlan 10
Switch(config-if)# ip address 192.168.10.1 255.255.255.0
Switch(config-if)# no shutdown
Switch(config-if)# exit
Switch(config)# interface range gigabitEthernet 1/0/1 - 24
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10
Switch(config-if-range)# exit

* Hướng dẫn cấu hình bảo mật SSH và tài khoản quản trị

Thay thế kết nối Telnet bằng giao thức mã hóa SSH:

Plaintext



Switch(config)# hostname Core-Switch
Core-Switch(config)# ip domain-name enterprise.local
Core-Switch(config)# crypto key generate rsa modulus 2048
Core-Switch(config)# username admin privilege 15 secret AdminSecurePass@2026
Core-Switch(config)# line vty 0 4
Core-Switch(config-line)# transport input ssh
Core-Switch(config-line)# login local
Core-Switch(config-line)# exit

* Hướng dẫn thiết lập cụm xếp chồng StackWise-160

1. Lắp bộ kit phần cứng Stack C9200-STACK-KIT và đấu nối cáp chuyên dụng theo hình vòng khép kín giữa các switch.

2. Gán số thứ tự và độ ưu tiên (Priority) trên switch muốn chỉ định làm Master:


   Plaintext



   Core-Switch# configure terminal
   Core-Switch(config)# switch 1 priority 15
   Core-Switch(config)# end
   Core-Switch# write memory


3. Bật nguồn switch Master trước, sau đó bật switch Member để hệ thống tự động gộp bảng chuyển mạch.

* Hướng dẫn kết nối Meraki Cloud Monitoring

1. Đảm bảo cổng quản trị hoặc SVI của switch có kết nối Internet và phân giải được DNS.

2. Đăng nhập vào Meraki Dashboard, vào mục Organization > Inventory và thêm Serial Number (SN) của thiết bị.

3. Thiết bị sẽ tự động đồng bộ telemetry và hiển thị trạng thái lên giao diện Web/App Meraki.

Lưu ý khi sử dụng

• Tránh dùng nguồn phụ tải sai công suất: Chỉ sử dụng đúng mã nguồn tiêu chuẩn PWR-C6 của Cisco để tránh lỗi cảnh báo điện áp từ mạch điều khiển.

• Tránh đấu nối thiết bị cần cấp nguồn PoE: Đây là model Non-PoE; cắm trực tiếp các dòng Camera giám sát IP hoặc bộ phát Wi-Fi cần nguồn PoE sẽ không thể hoạt động (phải dùng kèm nguồn PoE Injector rời).

• Tránh bỏ qua tiếp địa vỏ máy (Chassis Ground): Khung kim loại cần được bắt dây tiếp đất an toàn vào thanh đồng tủ rack nhằm triệt tiêu tĩnh điện và các xung đột biến dòng.

• Tránh để bít tắc hướng lưu thông khí: Không đặt các khay cáp hoặc khay thiết bị khác che chắn hai mặt bên và phía sau quạt thổi của switch.

Chia sẻ cảm nhận cá nhân

• Anh Thái, Hà Nội chia sẻ rằng: "Hệ điều hành IOS-XE trên C9200-48T-E cho tốc độ phản hồi dòng lệnh rất mượt mà. Switch vận hành tương đối êm ái khi đặt trong tủ rack, độ ổn định nhiệt dao động tốt ở ngưỡng 38°C – 42°C. Khả năng đồng bộ StackWise-160 thực tế hoạt động trơn tru, không làm ngắt kết nối các luồng truyền dữ liệu khi khởi động lại 1 node."

Đánh giá chung về sản phẩm

Cisco C9200-48T-E đạt điểm xuất sắc về độ tin cậy và khả năng xử lý dữ liệu thuần túy (Non-PoE) ở phân khúc mạng doanh nghiệp.

Lời khuyên chọn lựa sản phẩm phù hợp

• Hạ tầng tập trung cho các thiết bị thuần dữ liệu (Data-only) có nguồn cấp điện riêng như PC, laptop, máy chủ nội bộ, trạm làm việc, máy in mạng và Smart TV.

• Doanh nghiệp cần độ sẵn sàng cao (High Availability), yêu cầu khả năng thay thế nóng nguồn/quạt (FRU) và dự phòng lỗi phần cứng 24/7.

• Cần khả năng mở rộng băng thông linh hoạt lên 10G SFP+ qua module rời và gộp băng thông cụm qua công nghệ StackWise-160 Gbps.

• Hệ thống mạng đã có switch PoE chuyên dụng riêng để tách biệt luồng Camera/Wi-Fi với luồng dữ liệu người dùng.

Nhìn chung, Switch mạng Cisco Catalyst C9200-48T-E là giải pháp hạ tầng Layer 3 vững chắc cho các tổ chức coi trọng tính liên tục của dữ liệu. Sở hữu 48 cổng Gigabit, băng thông chuyển mạch 176 Gbps, công nghệ xếp chồng StackWise-160 cùng hệ thống nguồn/quạt thay nóng linh hoạt, thiết bị đem đến sự an tâm tuyệt đối cho việc vận hành và mở rộng mạng doanh nghiệp dài hạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
