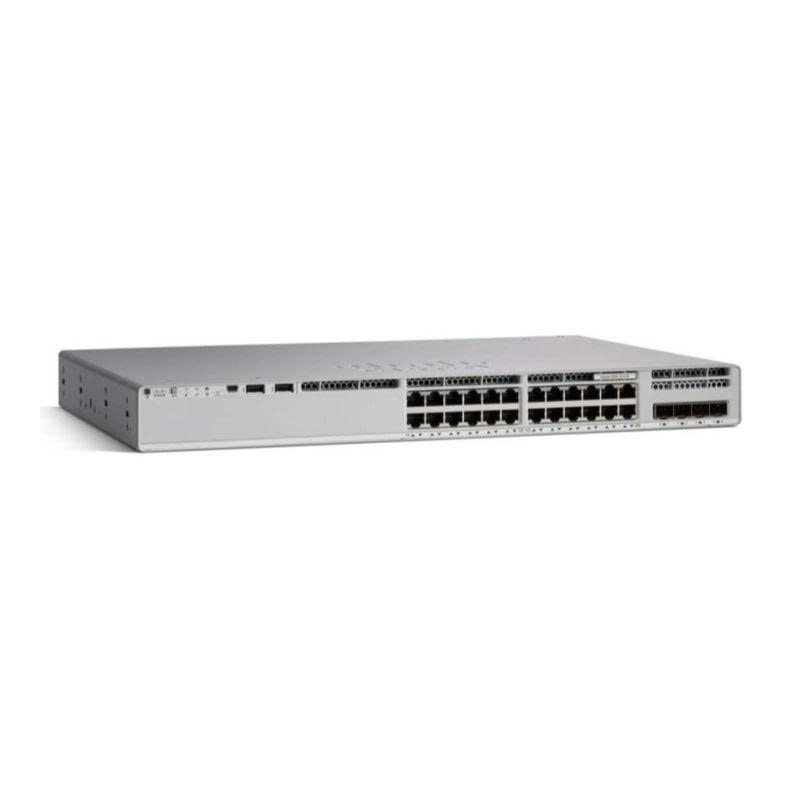

Switch mạng Cisco C9200L-24P-4G-E

Trong bối cảnh bùng nổ hạ tầng văn phòng số và làn sóng vạn vật kết nối (IoT), tầng chuyển mạch biên truy cập (Access Layer) đối mặt với áp lực lớn về khả năng cấp nguồn và kiểm soát dữ liệu. Các doanh nghiệp quy mô vừa và nhỏ (SMB), chi nhánh ngân hàng, trường học và cơ sở y tế đều tìm kiếm giải pháp chuyển mạch hội tụ: vừa cấp nguồn bền bỉ cho hệ thống Camera IP chuẩn HD/4K, thiết bị kiểm soát vào ra, điện thoại VoIP và bộ phát Wi-Fi, vừa tối ưu hóa ngân sách đầu tư ban đầu. Cisco C9200L-24P-4G-E ra đời nhằm đáp ứng chính xác phân khúc này, mang tiêu chuẩn an ninh và tính sẵn sàng cao cấp doanh nghiệp xuống một mức chi phí hợp lý.

Cisco C9200L-24P-4G-E là thế hệ tiếp nối và thay thế trực tiếp dòng switch phổ thông tiền nhiệm Cisco Catalyst 2960-X (tiêu biểu là model WS-C2960X-24PS-L) và Catalyst 2960-XR. Chữ "L" (Fixed Uplink) đại diện cho thiết kế phần cứng tối ưu chi phí với cổng quang tích hợp cố định trên thân máy. Trong khi đó, hậu tố "-E" (gói bản quyền Network Essentials) đánh dấu bước chuyển mình lên hệ điều hành mô-đun hiện đại Cisco IOS XE, mở ra khả năng lập trình tự động hóa qua API mở, nâng tốc độ bus xếp chồng lên 80 Gbps và tăng cường bảo vệ phần cứng bằng chuẩn mã hóa tiên tiến.

Tính năng nổi bật

• Quỹ nguồn PoE+ công suất mở rộng: Tích hợp 24 cổng chuẩn IEEE 802.3at, đạt công suất mặc định 370W PoE với 1 bộ nguồn chính PWR-C5-600WAC và nhân đôi lên tới 740W PoE khi bổ sung bộ nguồn phụ thứ hai (cấp đủ tải 30W/cổng đồng thời).

• Tích hợp sẵn 4 cổng quang 1G SFP Uplink: Thiết kế cổng quang cố định trực tiếp trên bo mạch mặt trước, loại trừ hoàn toàn nhu cầu và chi phí mua sắm card module mạng rời.

• Băng thông xếp chồng chuyên dụng StackWise-80: Ghép nối tối đa 8 switch vật lý thành một cụm logic duy nhất với thông lượng bus đạt 80 Gbps, quản trị tập trung qua một địa chỉ IP duy nhất.

• Mã hóa bảo vệ phần cứng MACsec-128: Mã hóa trực tiếp liên kết Layer 2 điểm-điểm (point-to-point) với độ trễ chuyển tiếp tiệm cận zero, ngăn chặn triệt để hành vi nghe lén và can thiệp gói tin.

• Quan sát lưu lượng Flexible NetFlow (FNF): Lưu vết và phân tích chuyên sâu lên tới 16.000 dòng chảy (flows), hỗ trợ đo lường từ xa Model-driven telemetry để định vị lưu lượng bất thường.

• Tự động hóa hạ tầng mạng: Tương thích chuẩn mở NETCONF, RESTCONF, mô hình dữ liệu YANG và tính năng triển khai không chạm Cisco PnP Agent.

Thiết kế và chất liệu

• Khung gầm tối ưu cho tủ rack nông: Thiết kế chuẩn rack-mount 1RU với kích thước nhỏ gọn 1,73 x 17,5 x 11,3 inch (4,4 x 44,5 x 28,8 cm). Chiều sâu ngắn chỉ 28,8 cm giúp thiết bị nằm gọn gàng trong các tủ rack treo tường nông mà không lo cấn gập dây cáp.

• Kết cấu cơ khí bền bỉ: Khối lượng thân máy đạt 10,38 pound (4,71 kg). Khung vỏ gia công từ thép tấm cán nguội mạ kẽm dày dặn, phủ sơn tĩnh điện chống ăn mòn hóa học và triệt tiêu can nhiễu điện từ (EMI).

• Bố cục giao diện khoa học: Mặt trước trang bị 24 cổng RJ-45 Gigabit mạ hợp kim chống oxy hóa, 4 cổng quang 1G SFP cố định, hệ thống đèn LED hiển thị trạng thái PoE/System/Stack thông minh và cụm cổng console RJ-45 / USB-C. Mặt sau tích hợp 2 khoang chứa nguồn xoay chiều (PWR-C5-600WAC) tháo lắp nóng cùng 2 khe cắm cáp xếp chồng StackWise-80.

Nguyên lý hoạt động

Cisco C9200L-24P-4G-E vận hành trên kiến trúc tách biệt giữa hai mặt phẳng xử lý cốt lõi của hệ điều hành Cisco IOS XE:

• Mặt phẳng điều khiển (Control Plane): Vận hành bởi CPU đa nhân kết hợp bộ nhớ 2 GB DRAM, chịu trách nhiệm tính toán bảng định tuyến truy cập (RIP, EIGRP Stub, OSPF trong phạm vi 1.000 tuyến), xử lý bảng phân giải địa chỉ ARP, kiểm soát an ninh First Hop Security và duy trì các phiên giám sát IP SLA Responder.

• Mặt phẳng dữ liệu (Data Plane): Chuyển tiếp khung dữ liệu ở tốc độ dây (wire-speed) thông qua vi kiến trúc ASIC chuyên dụng kết hợp bộ đệm gói tin 6 MB, giải phóng hiện tượng nghẽn hàng đợi đầu dòng (head-of-line blocking) với thông lượng 41,66 Mpps và dung lượng chuyển mạch 56 Gbps.

• Mạch điều phối nguồn điện thông minh: Tự động bắt tay và nhận diện phân lớp thiết bị qua CDP/LLDP-MED, kích hoạt cơ chế Fast PoE (cấp nguồn tức thì sau vài giây cắm điện) và Perpetual PoE (duy trì cấp điện liên tục khi switch nạp lại hệ điều hành).

Lợi ích

• Tiết kiệm tổng chi phí sở hữu (TCO): Không cần mua thêm module quang rời nhờ 4 cổng 1G SFP tích hợp sẵn; gói bản quyền Essentials giúp tiết kiệm từ 20–30% chi phí so với bản Advantage.

• Tối giản hạ tầng dây dẫn: Cung cấp cả tín hiệu mạng gigabit và nguồn điện 30W trên cùng 1 sợi cáp Cat5e/Cat6, triệt tiêu chi phí kéo đường điện 220V, ổ cắm và aptomat cho từng camera hoặc bộ phát Wi-Fi.

• Vận hành liên tục không ngắt quãng: Cơ chế nguồn kép tháo lắp nóng 1+1 kết hợp Perpetual PoE đảm bảo camera giám sát và mạng thoại không bao giờ mất nguồn điện cấp, ngay cả khi bảo trì thay nguồn hay reload hệ điều hành.

• Quản trị tinh gọn: Gom cụm tối đa 8 switch thành một thực thể logic duy nhất qua StackWise-80, giảm bớt 80% thời gian cấu hình và bảo trì hạ tầng.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Quỹ nguồn PoE+ nâng cấp lên tới 740W nhờ 2 khoang nguồn tháo lắp nóng, cấp đủ full tải 30W chuẩn 802.3at trên cả 24 cổng.

• Tích hợp sẵn 4 cổng quang 1G SFP, tiết kiệm chi phí mua card module rời.

• Băng thông xếp chồng 80 Gbps chuyên dụng ở mặt sau, bảo toàn trọn vẹn 4 cổng quang phía trước cho kết nối mạng lõi.

• Chiều sâu thân máy chỉ 28,8 cm, lắp đặt tối ưu trong các tủ rack mạng treo tường nhỏ hẹp.

• Tiêu chuẩn an ninh cao cấp với mã hóa MACsec-128 phần cứng, First Hop Security và Flexible NetFlow 16.000 flows.

Nhược điểm

• Băng thông chuyển mạch giới hạn ở mức 56 Gbps và tốc độ chuyển tiếp 41,66 Mpps (thấp hơn các model có Uplink 10G).

• Cổng Uplink cố định ở chuẩn 1G SFP, không thể nâng cấp lên chuẩn 10G SFP+.

• Chỉ hỗ trợ định tuyến mở rộng ở mức Routed Access (OSPF tối đa 1.000 tuyến), không hỗ trợ VRF hay VXLAN như gói Network Advantage ("-A").

Hướng dẫn sử dụng

Bước 1: Quản trị và giám sát công suất cấp nguồn PoE+

1. Kiểm tra mức điện năng tiêu thụ và trạng thái các cổng:

Plaintext

Switch# show power inline

2. Thiết lập quyền ưu tiên cấp điện cho các cổng camera quan trọng:

Plaintext

Switch(config)# interface GigabitEthernet1/0/1
Switch(config-if)# power inline priority high
Switch(config-if)# power inline police action log

Bước 2: Ghép nối và cấu hình cụm xếp chồng StackWise-80

1. Lắp thanh kit adapter và cắm cáp đồng StackWise-80 vào mặt sau hai switch theo cấu trúc nối vòng (closed-ring).

2. Thiết lập độ ưu tiên chỉ định switch Master:

Plaintext

Switch(config)# switch 1 priority 15
Switch(config)# switch 2 priority 14
Switch# show switch
Switch# show switch stack-bandwidth

Bước 3: Cấu hình định tuyến OSPF và giao diện ảo SVI Layer 3

1. Bật tính năng định tuyến IP toàn cục:

Plaintext

Switch(config)# ip routing

2. Tạo giao diện ảo SVI làm cổng Gateway nội bộ:

Plaintext

Switch(config)# interface Vlan10
Switch(config-if)# description GATEWAY_CAMERA
Switch(config-if)# ip address 192.168.10.1 255.255.255.0
Switch(config-if)# no shutdown

3. Cấu hình định tuyến OSPF:

Plaintext

Switch(config)# router ospf 1
Switch(config-router)# network 192.168.10.0 0.0.0.255 area 0

Bước 4: Triển khai First Hop Security (DHCP Snooping)

Ngăn chặn máy chủ phát DHCP giả mạo trên hạ tầng mạng:

Plaintext

Switch(config)# ip dhcp snooping
Switch(config)# ip dhcp snooping vlan 10
Switch(config)# interface GigabitEthernet1/0/24
Switch(config-if)# description UPLINK_TO_ROUTER
Switch(config-if)# ip dhcp snooping trust

Bước 5: Cấu hình thu thập Flexible NetFlow (FNF)

1. Khởi tạo Flow Record thu thập thông tin luồng dữ liệu:

Plaintext

Switch(config)# flow record FNF_SMB_RECORD
Switch(config-flow-record)# match ipv4 source address
Switch(config-flow-record)# match ipv4 destination address
Switch(config-flow-record)# collect counter packets
Switch(config-flow-record)# collect counter bytes

2. Gán bộ giám sát lên cổng truy cập:

Plaintext

Switch(config)# interface GigabitEthernet1/0/2
Switch(config-if)# ip flow monitor FNF_SMB_RECORD input

Lưu ý khi sử dụng

• Không cắm nhầm nguồn giữa các thế hệ switch: Thiết bị sử dụng bộ nguồn mã PWR-C5-600WAC; tuyệt đối không cắm lẫn nguồn PWR-C6 của dòng C9200 Modular do khác biệt về kích thước cơ học và chân cắm.

• Tránh quá tải ngân sách PoE khi dùng 1 nguồn đơn: Khi chạy 1 nguồn (370W), việc cắm đồng thời 24 camera PTZ ăn tải tối đa sẽ kích hoạt cơ chế tự động ngắt điện các cổng ưu tiên thấp. Cần lắp thêm nguồn thứ 2 để đạt công suất 740W.

• Không cắm rút nóng cáp StackWise-80: Rút cáp xếp chồng đột ngột mà không chuẩn bị cấu hình có thể gây hiện tượng phân tách cụm (split-brain).

• Tránh che các lỗ thoát khí bên hông: Thân máy ngắn khiến mật độ tản nhiệt dày đặc; che lỗ thông khí có thể làm nhiệt độ bo mạch tăng cao và suy giảm tuổi thọ linh kiện.

Chia sẻ cảm nhận cá nhân

• Anh Trọng, Hà Nội chia sẻ rằng: "Thực tế lắp đặt Cisco C9200L-24P-4G-E cho chuỗi phòng khám y tế mang lại sự yên tâm tuyệt đối về chất lượng nguồn PoE. Dù tải đồng thời 16 camera an ninh hồng ngoại và 6 bộ phát Wi-Fi chuẩn doanh nghiệp, switch vẫn cấp điện ổn định, loại bỏ hoàn toàn hiện tượng camera bị sụt nguồn khởi động lại khi bật hồng ngoại ban đêm. Thân máy sâu chỉ 28,8 cm nằm gọn gàng trong tủ rack treo tường nhỏ."

Đánh giá chung về sản phẩm

Cisco Catalyst C9200L-24P-4G-E nằm trong phân khúc switch PoE Layer 3 cố định cho doanh nghiệp vừa và nhỏ. Thiết bị là sự lựa chọn cân bằng giữa khả năng cấp nguồn PoE+ công suất lớn, độ bền bỉ linh kiện chuẩn công nghiệp (MTBF trên 392.000 giờ) và chi phí đầu tư vô cùng hợp lý.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hạ tầng cấp nguồn PoE+ với đường trục mạng 1G: Doanh nghiệp cần cấp nguồn ổn định cho hệ thống camera an ninh IP, thiết bị Wi-Fi AP hoặc tổng đài VoIP, trong khi băng thông uplink kết nối về mạng trung tâm chỉ cần chuẩn quang 1G SFP (không có nhu cầu 10G).

• Tối ưu hóa chi phí đầu tư ban đầu (TCO): Tích hợp sẵn 4 cổng 1G SFP trên bo mạch giúp tiết kiệm chi phí mua card module rời, đồng thời gói bản quyền Network Essentials ("-E") giúp giảm từ 20% – 30% chi phí phần mềm so với bản Network Advantage.

• Cần mở rộng quỹ nguồn linh hoạt: Mặc định cung cấp 370W PoE, nhưng có khả năng nhân đôi lên 740W PoE khi bổ sung nguồn phụ thứ hai để chạy full tải 30W chuẩn 802.3at cho cả 24 cổng.

• Đòi hỏi độ sẵn sàng điện năng cao (High Availability): Bắt buộc hệ thống camera giám sát và mạng thoại hoạt động 24/7 nhờ cơ chế 2 nguồn tháo lắp nóng (Hot-swappable) dự phòng 1+1 kết hợp tính năng Perpetual PoE.

• Lắp đặt trong tủ rack treo tường có chiều sâu hẹp: Chiều sâu máy chỉ 28,8 cm (11,3 inch), giúp việc bố trí cáp nguồn và dây nhảy quang trong các tủ rack mạng chi nhánh không bị cấn, gãy.

Nhìn chung, Cisco C9200L-24P-4G-E là bước đi thực dụng và thông minh cho các hạ tầng mạng doanh nghiệp cần sự ổn định dài hạn. Sở hữu quỹ nguồn PoE+ lên đến 740W, 4 cổng 1G SFP tích hợp sẵn cùng các tiêu chuẩn bảo mật chuẩn doanh nghiệp, đây là thiết bị mang lại sự cân bằng hoàn hảo giữa hiệu năng, độ tin cậy và hiệu quả kinh tế. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
