Switch mạng Extreme L3 220-12p-10GE2

Thị trường thiết bị mạng phân tán tại các chi nhánh doanh nghiệp, phòng khám y tế, cửa hàng bán lẻ và hệ thống an ninh giám sát đang chứng kiến nhu cầu cấp thiết đối với các dòng switch nhỏ gọn vừa hỗ trợ định tuyến Layer 3, vừa tích hợp nguồn PoE+ cùng đường trục 10G tốc độ cao. Các giải pháp chuyển mạch thông thường nhanh chóng bộc lộ điểm nghẽn khi phải gánh chịu lượng lớn dữ liệu video từ camera an ninh đồng thời truyền tải về trung tâm.

Switch mạng Extreme L3 220-12p-10GE2 ra đời nhằm lấp đầy khoảng trống phân khúc này. Thiết bị kết hợp hoàn hảo giữa form máy bán rack (half-rack) tiết kiệm diện tích, nguồn PoE+ 123W, định tuyến lớp 3 linh hoạt và 2 cổng quang 10G SFP+, trở thành bệ phóng hạ tầng mạng chuẩn Enterprise cho các mô hình kinh doanh hiện đại.

Tính năng nổi bật

• Tốc độ đường lên siêu tốc 10GbE SFP+: Tích hợp 2 cổng 10GBASE-X (SFP+) chưa được sử dụng, cho phép thiết lập liên kết quang học tốc độ cao 10 Gbps trực tiếp về trung tâm dữ liệu hoặc switch lõi, tối ưu hóa băng thông đường trục.

• Ngân sách cấp nguồn PoE+ 123W mạnh mẽ: Trang bị 12 cổng PoE+ 10/100/1000BaseT (RJ-45) chuẩn IEEE 802.3at với tổng công suất Nguồn PoE: 123W, cấp nguồn trực tiếp cho hệ thống camera an ninh AI, điện thoại VoIP và Access Point Wi-Fi 6.

• Năng lực chuyển mạch non-blocking chuẩn tốc độ dây: Đạt băng thông nội tại 64 Gbps cùng tốc độ xử lý chuyển tiếp gói tin 47,6 Mpps, duy trì luồng dữ liệu thông suốt không trễ nhịp.

• Kênh quản trị ngoài băng tần Out-of-Band (OOB) chuyên biệt: Sở hữu 1 cổng quản lý ngoài băng tần 10/100Base-T và 1 cổng console nối tiếp RJ-45, hỗ trợ kỹ sư cứu hộ thiết bị an toàn hoàn toàn độc lập với mạng dữ liệu.

• Bộ lọc an ninh vi mô ACL đồ sộ: Hỗ trợ tới 100 với 1023 quy tắc mỗi danh sách trong Danh sách kiểm soát truy cập (ACL), thiết lập hàng rào bảo mật sâu ngay tại cổng truy nhập biên.

• Định tuyến Layer 3 và QoS chuyên sâu: Cung cấp định tuyến VLAN thông minh, quản lý Số lượng phiên bản MSTP: 4, Nhóm truy cập liên kết (LAG): 6 và Lớp lưu lượng (Hàng đợi): 8 tối ưu hóa luồng dữ liệu ưu tiên.

Thiết kế và chất liệu

• Hình thái bán rack (Half-Rack) thông minh: Thiết bị sở hữu kích thước gọn gàng Cao 4,4 cm x Rộng 20,9 cm x Sâu 25,5 cm cùng trọng lượng 1,88 kg (4,14 lbs), cho phép lắp đặt linh hoạt trong các hộp tủ cáp âm tường nông hoặc ghép đôi 2 switch trên một khay 1U tiêu chuẩn.

• Khung vỏ kim loại mạ kẽm cao cấp: Toàn bộ thân máy chế tác từ hợp kim thép công nghiệp có khả năng triệt tiêu bức xạ điện từ trường (EMI), chống nhiễu tĩnh điện và bảo vệ an toàn cho bảng mạch nguồn PoE bên trong.

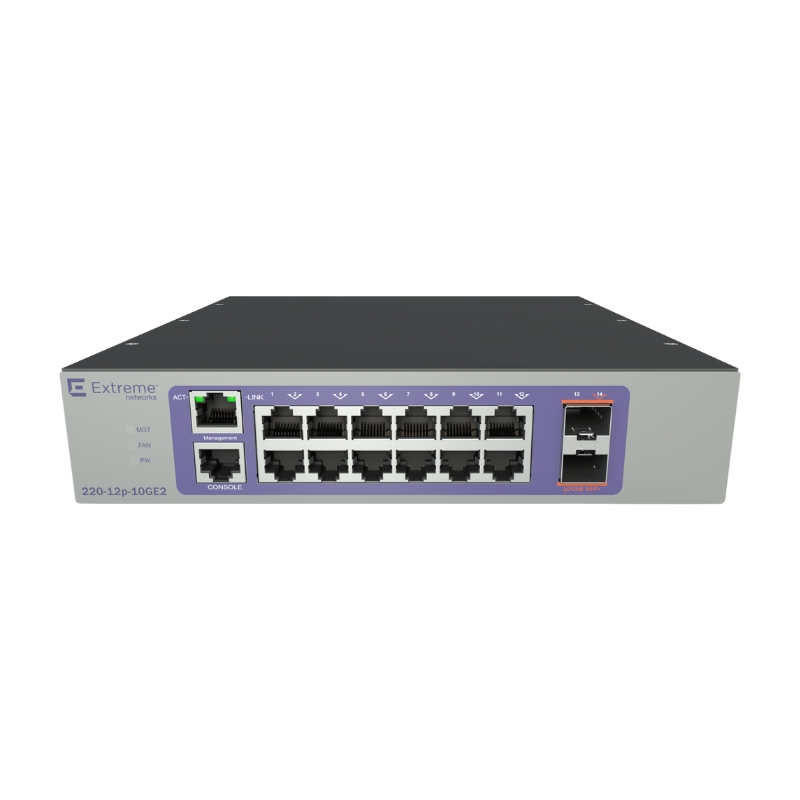

• Bố trí mặt trước trực quan: 12 cổng PoE+ RJ-45 sắp xếp khoa học, bên cạnh là 2 cổng quang 10G SFP+, cụm cổng quản lý OOB và cổng console, tích hợp dải đèn LED hiển thị trạng thái liên kết và nguồn PoE trực quan.

• Hệ thống tản nhiệt cưỡng bức thông minh: Tích hợp quạt tản nhiệt làm mát thông minh bên trong kết hợp các khe thoáng khí tối ưu, giúp giải nhiệt nhanh chóng và duy trì độ bền linh kiện khi vận hành 24/7.

Nguyên lý hoạt động

Extreme L3 220-12p-10GE2 vận hành dựa trên cơ chế phân tầng phần cứng kết hợp giữa mạch ASIC chuyển mạch tốc độ dây và vi xử lý ARM Cortex-A9 hiệu năng cao:

1. Khởi động và Tải hệ điều hành: Khi cấp nguồn nội bộ, Bộ xử lý ARM Cortex-A9 32-bit, tốc độ xung nhịp 1GHz nạp tiến trình định tuyến từ 128MB Flash vào RAM 512MB, kích hoạt cấu hình bảo mật VLAN và bảng định tuyến L3.

2. Cấp nguồn thông minh PoE Management: Khi thiết bị ngoại vi kết nối vào 12 cổng đồng, switch tự động bắt tay nhận diện chuẩn 802.3af/at, phân bổ công suất linh hoạt từ tổng ngân sách Nguồn PoE: 123W mà không gây sụt áp.

3. Chuyển mạch và Định tuyến tốc độ dây: Gói tin dữ liệu đi vào mạch ASIC được kiểm tra toàn vẹn theo chuẩn Store-and-Forward. Thiết bị tra cứu bảng 16.000 địa chỉ MAC, dùng Bộ đệm MAC 1.5MB hấp thụ xung đột lưu lượng bùng nổ, đồng thời thực hiện định tuyến liên VLAN ở tốc độ phần cứng.

4. Thực thi bộ lọc an ninh ACL: Mỗi khung tin truyền qua switch được đối chiếu tự động với 100 với 1023 quy tắc mỗi danh sách, lập tức triệt tiêu các luồng truy cập trái phép mà không làm suy giảm băng thông 64 Gbps.

5. Điều phối ưu tiên QoS: Gói tin được phân loại vào 8 Lớp lưu lượng (Hàng đợi), bảo đảm các luồng dữ liệu nhạy cảm độ trễ như thoại VoIP hay video hội nghị luôn được đẩy đi trước.

6. Quản lý cách ly OOB: Mọi tiến trình quản trị thông qua 1 cổng quản lý ngoài băng tần 10/100Base-T và cổng console được xử lý hoàn toàn tách biệt với luồng dữ liệu người dùng.

Lợi ích

• Cấp nguồn tập trung cho thiết bị ngoại vi: Ngân sách 123W PoE+ giúp cấp điện trực tiếp cho camera an ninh và Wi-Fi biên mà không cần kéo dây nguồn 220V rườm rà.

• Bứt phá tốc độ đường trục 10G: Hai cổng SFP+ 10GbE giúp loại bỏ hoàn toàn điểm nghẽn cổ chai khi kết nối chi nhánh về trung tâm dữ liệu.

• Năng lực định tuyến Layer 3 linh hoạt: Giảm tải cho switch lõi trung tâm bằng khả năng định tuyến tĩnh trực tiếp giữa các phân vùng VLAN ngay tại biên.

• Tiết kiệm diện tích lắp đặt tối đa: Form máy bán rack nặng 1,88 kg nhỏ gọn, dễ dàng bố trí trong mọi tủ kỹ thuật hạn chế không gian.

• Cứu hộ hệ thống an tâm tuyệt đối: Cổng quản lý OOB độc lập giúp kỹ sư IT kiểm soát switch từ xa ngay cả khi mạng dữ liệu bị tê liệt.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí chất lượng	Extreme L3 220-12p-10GE2	Sản phẩm khác
Độ độc lập kênh quản trị	Cổng OOB 10/100 Base-T chuyên biệt cứu hộ	Chỉ quản lý In-band chung mạng dữ liệu
Độ ổn định khi tải nặng	64 Gbps non-blocking liên tục 24/7	Suy hao khi bật định tuyến L3/ACL đồng thời
Tốc độ kết nối Uplink	Trang bị 2 cổng quang 10G SFP+ siêu tốc	Chỉ hỗ trợ cổng Uplink chuẩn 1G Gigabit
Năng lực kiểm soát an ninh	Chuyên sâu: 1023 quy tắc ACL trên mỗi danh sách	Lọc MAC cơ bản, không hỗ trợ định tuyến ACL
Độ bền môi trường vận hành	Nhiệt độ 0°C đến 50°C, độ cao tới 3000m	Vỏ mỏng, dễ phát sinh lỗi khi quá nhiệt

Ưu điểm và nhược điểm

Ưu điểm

• Tích hợp đồng thời 12 cổng PoE+ với tổng công suất 123W và 2 cổng 10GbE SFP+ siêu tốc trong thân máy bán rack nhỏ gọn.

• Năng lực chuyển mạch mạnh mẽ 64 Gbps và tốc độ xử lý gói tin 47,6 Mpps.

• Vi xử lý ARM Cortex-A9 1GHz kết hợp RAM 512MB, tối ưu hóa định tuyến Layer 3.

• Tích hợp cổng quản lý ngoài băng tần OOB 10/100Base-T độc lập chuẩn Enterprise.

• Khung vỏ bán rack chắc chắn nặng 1,88 kg (4,14 lbs), hoạt động bền bỉ trong biên độ nhiệt 0°C đến 50°C.

Nhược điểm

• Tổng ngân sách nguồn PoE 123W giới hạn số lượng thiết bị công suất cao kết nối đồng thời.

• Cổng quang Uplink dừng lại ở chuẩn 10G SFP+, chưa hỗ trợ các giao tiếp quang tốc độ cao hơn.

Hướng dẫn sử dụng

* Kết nối bảng điều khiển Console và Đổi thông tin xác thực

1. Cắm cáp chuyển đổi RJ-45 sang USB vào 1 cổng console nối tiếp RJ-45 ở mặt trước, đầu USB cắm vào máy tính kỹ thuật.

2. Mở phần mềm Terminal (PuTTY hoặc TeraTerm), cấu hình cổng Serial: Baud rate 9600, Data bits 8, Parity None, Stop bits 1, Flow control None.

3. Bật nguồn thiết bị, đăng nhập tài khoản quản trị mặc định và thực hiện đổi mật khẩu bảo mật mới.

* Cấu hình cổng quản lý ngoài băng tần (OOB Management)

1. Cắm dây cáp mạng từ mạng quản lý riêng biệt vào 1 cổng quản lý ngoài băng tần 10/100Base-T.

2. Trên giao diện dòng lệnh Console, gán địa chỉ IP tĩnh cho cổng OOB

3. Sau khi áp dụng, kỹ sư có thể truy cập Web GUI hoặc SSH quản trị switch an toàn độc lập hoàn toàn với lưu lượng dữ liệu người dùng.

* Cấu hình cấp nguồn PoE+ và Định tuyến Layer 3

1. Truy cập giao diện CLI, cấu hình cổng PoE (thuộc cụm 12 cổng PoE+ 10/100/1000BaseT)

2. Kích hoạt định tuyến IP Layer 3, tạo phân vùng VLAN (tối đa VLAN: Tối đa 1024) và gán địa chỉ IP Gateway.

3. Cấu hình 2 cổng 10GBASE-X (SFP+) làm đường trục Trunk kết nối thẳng về switch lõi trung tâm.

* Thiết lập danh sách kiểm soát truy cập Access Control List (ACL)

1. Khởi tạo danh sách lọc gói tin IP mở rộng

2. Áp dụng danh sách ACL vào giao diện cổng mạng cần kiểm soát an ninh để ngăn chặn truy cập trái phép.

Lưu ý khi sử dụng

• Không dùng vượt quá tổng công suất ngân sách PoE 123W: Cần tính toán công suất tiêu thụ thực tế của tổng số thiết bị PD kết nối; nếu vượt quá 123W, switch sẽ tự động ngắt nguồn các cổng có độ ưu tiên thấp.

• Không cắm nhầm đường mạng người dùng vào cổng OOB Management: Cổng OOB chỉ dùng cho mục đích quản trị; cắm nhầm mạng người dùng vào đây sẽ làm lộ cổng quản lý và không thể truyền dữ liệu ra Internet.

• Tránh che chắn các khe thông gió hai bên sườn máy: Khối nguồn PoE kết hợp định tuyến tỏa nhiệt liên tục; việc che khe gió sẽ làm tụ nhiệt, kích hoạt cơ chế tự bảo vệ quá nhiệt.

• Sử dụng đúng chủng loại mô-đun quang 10G SFP+ chính hãng: Khi cắm vào 2 cổng 10GBASE-X (SFP+), cần chọn mô-đun quang tương thích bước sóng để đảm bảo tín hiệu truyền dẫn đạt độ ổn định cao nhất.

Chia sẻ cảm nhận cá nhân

• Anh Huy, Hải Phòng chia sẻ rằng: "Thiết bị lắp đặt gọn gàng vào tủ mạng treo tường với trọng lượng 1,88 kg (4,14 lbs) tối ưu. Chúng tôi kết nối 8 camera an ninh IP chuẩn 4K và 3 bộ phát Wi-Fi 6 vào các cổng PoE+; tổng công suất tiêu thụ ổn định ở mức 82W trên tổng ngân sách 123W. Hai cổng quang 10G SFP+ giúp truyền tải toàn bộ dữ liệu hình ảnh y tế về máy chủ lưu trữ siêu mượt mà, không có độ trễ. Vi xử lý ARM Cortex-A9 1GHz xử lý định tuyến giữa các VLAN mượt mà."

Đánh giá chung về sản phẩm

Switch mạng Extreme L3 220-12p-10GE2 là thiết bị định tuyến bán rack tích hợp PoE+ xuất sắc trong phân khúc Enterprise Layer 3. Sự hội tụ của vi xử lý ARM Cortex-A9 1GHz, băng thông chuyển mạch 64 Gbps, 2 cổng 10G SFP+ tốc độ cao, nguồn PoE+ 123W, bảng địa chỉ 16.000 MAC, bộ quy tắc lọc ACL chuyên sâu cùng cổng quản lý OOB độc lập biến 220-12p-10GE2 thành giải pháp hạ tầng mạng nhỏ gọn nhưng sở hữu sức mạnh cấp Enterprise đích thực.

Lời khuyên về cách lựa chọn sản phẩm

• Chi nhánh doanh nghiệp, phòng khám, cửa hàng cần định tuyến L3, nguồn PoE+ và đường trục 10G: Lựa chọn hoàn hảo số 1 nhờ form bán rack nhỏ gọn, hiệu năng mạnh mẽ và tích hợp đầy đủ công nghệ cao cấp.

• Hệ thống cần cấp nguồn cho số lượng lớn camera hoặc Access Point mật độ cao: Cần tính toán kỹ lưỡng tổng công suất thiết bị PD để không vượt quá ngân sách 123W, hoặc cân nhắc dòng switch có nguồn PoE lớn hơn.

• Văn phòng chỉ sử dụng máy tính văn phòng thông thường (không cần PoE): Không nên chọn; nên chuyển sang phiên bản thuần dữ liệu Extreme L3 220-12t-10GE2 để tối ưu hóa chi phí đầu tư.

Nhìn chung, Switch mạng Extreme L3 220-12p-10GE2 khẳng định tầm nhìn công nghệ tiên phong của Extreme Networks trong việc tích hợp đồng thời năng lực định tuyến lớp 3 thông minh, kết nối quang 10G tốc độ cao và nguồn PoE+ mạnh mẽ vào một khung máy bán rack siêu gọn. Thiết bị chính là bệ phóng vững chắc giúp doanh nghiệp tối ưu hóa băng thông, nâng cao bảo mật và vận hành hệ thống mạng thông suốt dài lâu. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
