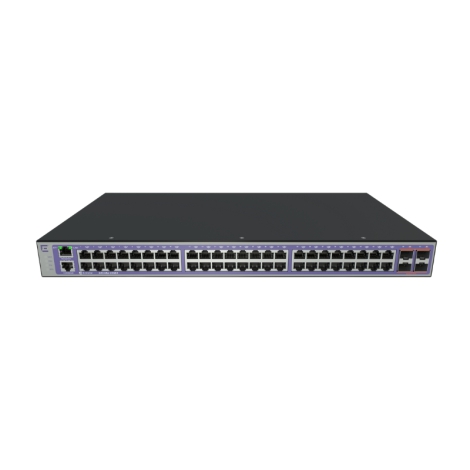

Switch mạng Extreme L3 220-48p-10GE4

Thị trường hạ tầng mạng phân tán tại các tòa nhà thông minh, bệnh viện lớn, trường học và hệ thống an ninh doanh nghiệp đang đòi hỏi các giải pháp chuyển mạch 48 cổng tích hợp nguồn PoE+ công suất lớn kết hợp định tuyến Layer 3 và đường trục quang 10G. Việc triển khai đồng loạt hàng trăm thiết bị ngoại vi như camera an ninh AI và Access Point Wi-Fi 6 thế hệ mới đặt ra thách thức lớn về khả năng cấp điện, phân đoạn bảo mật và băng thông đường truyền không nghẽn.

Switch mạng Extreme L3 220-48p-10GE4 xuất hiện như một giải pháp hội tụ hoàn hảo: cung cấp 48 cổng PoE+ với ngân sách 370W, băng thông chuyển mạch 176 Gbps, 4 cổng quang 10G SFP+ và nền tảng quản lý OOB độc lập, đáp ứng trọn vẹn tiêu chuẩn khắt khe của hệ thống mạng doanh nghiệp hiện đại.

Tính năng nổi bật

• Mật độ kết nối đường lên quang học 10G tối ưu: Trang bị 4 cổng 10GBASE-X (SFP+) chưa được sử dụng, cho phép thiết lập hệ thống liên kết gộp (LAG) hoặc kết nối trực tiếp về switch lõi với băng thông siêu tốc.

• Ngân sách cấp nguồn PoE+ 370W đỉnh cao: Tích hợp 48 cổng PoE+ 10/100/1000BaseT (RJ-45) chuẩn IEEE 802.3at với tổng công suất Nguồn PoE: 370W, cấp điện trực tiếp cho hàng loạt camera an ninh PTZ và Access Point Wi-Fi 6 mật độ cao.

• Năng lực chuyển mạch non-blocking tốc độ dây: Đạt băng thông nội tại 176 Gbps cùng tốc độ chuyển tiếp gói tin 130,9 Mpps, đảm bảo luồng dữ liệu thông suốt tuyệt đối.

• Hệ thống nguồn cấp linh hoạt chống gián đoạn: Sở hữu nguồn Bên trong chất lượng cao kết hợp hỗ trợ RPS tùy chọn, nâng cao độ sẵn sàng cho hệ thống mạng trọng yếu.

• Kênh quản trị ngoài băng tần Out-of-Band (OOB) chuyên biệt: Tích hợp 1 cổng quản lý ngoài băng tần 10/100Base-T và 1 cổng console nối tiếp RJ-45, hỗ trợ kỹ sư cứu hộ thiết bị hoàn toàn độc lập với mạng dữ liệu.

• Định tuyến Layer 3 và Bảo mật ACL đồ sộ: Hỗ trợ giao thức định tuyến tĩnh/động tiên tiến, quản lý 100 với 1023 quy tắc mỗi danh sách trong ACL cùng Lớp lưu lượng (Hàng đợi): 8.

Thiết kế và chất liệu

• Khung vỏ chuẩn Rack 1U 19-inch chuyên nghiệp: Kích thước thiết bị đạt Cao 4,4 cm x Rộng 44,1 cm x Sâu 25,4 cm cùng trọng lượng vững chắc 3,82 kg, tương thích hoàn toàn với mọi tủ rack kỹ thuật tiêu chuẩn.

• Vỏ hợp kim thép mạ kẽm cao cấp: Thân máy chế tác từ vật liệu công nghiệp chịu lực, giúp triệt tiêu bức xạ điện từ trường (EMI), chống nhiễu tĩnh điện và bảo vệ tối đa hệ thống vi mạch bên trong.

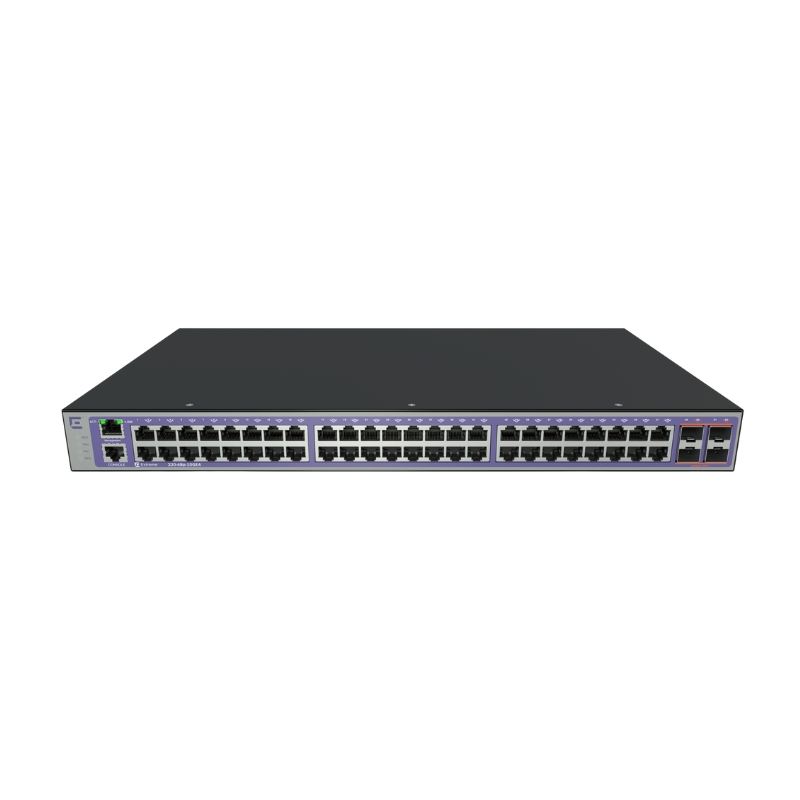

• Bố trí mặt trước trực quan khoa học: Cụm 48 cổng PoE+ RJ-45 sắp xếp tinh tế, bên phải là 4 cổng quang 10G SFP+, cụm cổng quản lý OOB và cổng console, tích hợp hệ thống đèn LED hiển thị trạng thái cấp nguồn PoE chi tiết.

• Hệ thống tản nhiệt cưỡng bức thông minh: Kết hợp quạt làm mát công suất lớn bên trong và các khe thoáng khí hai bên sườn, giúp giải nhiệt nhanh chóng khối nguồn PoE 370W, duy trì độ bền linh kiện khi vận hành 24/7.

Nguyên lý hoạt động

Extreme L3 220-48p-10GE4 vận hành dựa trên cơ chế phân tầng phần cứng đồng bộ giữa mạch ASIC tốc độ dây và vi xử lý ARM Cortex-A9:

1. Khởi động và Tải hệ điều hành: Khi cấp nguồn bên trong, Bộ xử lý ARM Cortex-A9 32-bit, tốc độ xung nhịp 1GHz nạp tiến trình định tuyến từ Bộ nhớ Flash 128MB vào RAM 512MB, kích hoạt cấu hình bảo mật VLAN và bảng định tuyến L3.

2. Cấp nguồn thông minh qua cáp mạng (PoE Management): Khi thiết bị ngoại vi kết nối vào 48 cổng đồng, switch tự động bắt tay nhận diện chuẩn 802.3af/at, phân bổ công suất linh hoạt từ tổng ngân sách Nguồn PoE: 370W mà không gây sụt áp.

3. Chuyển mạch và Định tuyến tốc độ dây: Gói tin dữ liệu đi vào mạch ASIC đạt băng thông 176 Gbps. Thiết bị tra cứu bảng 16.000 địa chỉ MAC, dùng Bộ đệm MAC 1.5MB hấp thụ xung đột lưu lượng bùng nổ, đồng thời thực hiện định tuyến liên VLAN ở tốc độ phần cứng.

4. Thực thi bộ lọc an ninh ACL: Mỗi khung tin truyền qua switch được đối chiếu tự động với 100 với 1023 quy tắc mỗi danh sách, lập tức triệt tiêu các luồng truy cập trái phép.

5. Điều phối ưu tiên QoS: Gói tin được phân loại vào 8 Lớp lưu lượng (Hàng đợi), bảo đảm các luồng dữ liệu thoại VoIP hay video hội nghị luôn được đẩy đi trước.

6. Quản lý cách ly OOB: Mọi tiến trình quản trị thông qua 1 cổng quản lý ngoài băng tần 10/100Base-T và cổng console được xử lý hoàn toàn tách biệt với luồng dữ liệu người dùng.

Lợi ích

• Cấp nguồn tập trung quy mô lớn: Ngân sách 370W PoE+ giúp cấp điện trực tiếp cho toàn bộ hệ thống camera an ninh và Wi-Fi mật độ cao qua cáp mạng, loại bỏ hoàn toàn việc kéo dây nguồn 220V phức tạp.

• Bứt phá băng thông đường trục 10G: Bốn cổng quang SFP+ tốc độ cao giúp loại bỏ hoàn toàn điểm nghẽn cổ chai khi kết nối hệ thống mạng quy mô lớn về trung tâm dữ liệu.

• Năng lực định tuyến Layer 3 mạnh mẽ: Giảm tải cho switch lõi trung tâm bằng khả năng định tuyến tĩnh và động trực tiếp ngay tại biên mạng.

• Độ sẵn sàng cao chống mất nguồn: Hỗ trợ nguồn bên trong kết hợp RPS tùy chọn, bảo vệ hệ thống vận hành liên tục không gián đoạn trước các sự cố điện năng.

• Cứu hộ hệ thống an tâm tuyệt đối: Cổng quản lý OOB độc lập giúp kỹ sư IT kiểm soát switch từ xa ngay cả khi mạng dữ liệu bị tê liệt.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí chất lượng	Extreme L3 220-48p-10GE4	Sản phẩm khác
Độ độc lập kênh quản trị	Cổng OOB 10/100 Base-T chuyên biệt cứu hộ	Hoàn toàn không có giao diện quản lý
Độ ổn định khi tải nặng	176 Gbps non-blocking liên tục 24/7	Tràn bảng MAC, treo đơ khi chạy đa luồng nặng
Tốc độ kết nối Uplink	Trang bị 4 cổng quang 10G SFP+ siêu tốc	Chỉ hỗ trợ cổng đồng 1G thông thường
Năng lực kiểm soát an ninh	Chuyên sâu: 1023 quy tắc ACL trên mỗi danh sách	Không hỗ trợ bất kỳ tính năng bảo mật nào
Độ bền môi trường vận hành	Nhiệt độ 0°C đến 50°C, độ cao tới 3000m	Linh kiện phổ thông nhanh suy hao, tuổi thọ ngắn

Ưu điểm và nhược điểm

Ưu điểm

• Cung cấp tới 48 cổng PoE+ với tổng ngân sách mạnh mẽ 370W kết hợp 4 cổng 10GbE SFP+ siêu tốc trong thân máy chuẩn Rack 1U.

• Năng lực chuyển mạch cực mạnh với băng thông 176 Gbps và tốc độ gói tin 130,9 Mpps.

• Vi xử lý ARM Cortex-A9 1GHz kết hợp RAM 512MB, tối ưu hóa định tuyến Layer 3.

• Hỗ trợ nguồn bên trong kết hợp RPS tùy chọn nâng cao độ sẵn sàng hệ thống.

• Tích hợp cổng quản lý ngoài băng tần OOB 10/100Base-T độc lập chuẩn Enterprise.

• Khung vỏ chuẩn rack chắc chắn nặng 3,82 kg, hoạt động bền bỉ trong biên độ nhiệt 0°C đến 50°C.

Nhược điểm

• Thiết bị có tích hợp quạt làm mát để tản nhiệt cho khối nguồn PoE 370W, do đó sẽ phát ra âm thanh nhỏ khi hoạt động trong không gian kín yên tĩnh.

• Tổng ngân sách nguồn PoE 370W giới hạn số lượng thiết bị công suất cao kết nối đồng thời trên cả 48 cổng.

Hướng dẫn sử dụng

* Kết nối bảng điều khiển Console và đổi thông tin xác thực

1. Cắm cáp chuyển đổi RJ-45 sang USB vào 1 cổng console nối tiếp RJ-45 ở mặt trước, đầu USB cắm vào máy tính kỹ thuật.

2. Mở phần mềm Terminal (PuTTY hoặc TeraTerm), cấu hình cổng Serial: Baud rate 9600, Data bits 8, Parity None, Stop bits 1, Flow control None.

3. Bật nguồn thiết bị, đăng nhập tài khoản quản trị mặc định và thực hiện đổi mật khẩu bảo mật mới.

* Cấu hình cổng quản lý ngoài băng tần (OOB Management)

1. Cắm dây cáp mạng từ mạng quản lý riêng biệt vào 1 cổng quản lý ngoài băng tần 10/100Base-T.

2. Trên giao diện dòng lệnh Console, gán địa chỉ IP tĩnh cho cổng OOB

3. Sau khi áp dụng, kỹ sư có thể truy cập Web GUI hoặc SSH quản trị switch an toàn độc lập hoàn toàn với lưu lượng dữ liệu người dùng.

* Cấu hình cấp nguồn PoE+ và định tuyến Layer 3

1. Truy cập giao diện CLI, cấu hình cổng PoE (thuộc cụm 48 cổng PoE+ 10/100/1000BaseT)

2. Kích hoạt định tuyến IP Layer 3, tạo phân vùng VLAN (tối đa VLAN: Tối đa 1024) và gán địa chỉ IP Gateway.

3. Cấu hình 4 cổng 10GBASE-X (SFP+) làm đường trục Trunk kết nối thẳng về switch lõi trung tâm.

* Thiết lập danh sách kiểm soát truy cập Access Control List (ACL)

1. Khởi tạo danh sách lọc gói tin IP mở rộng

2. Áp dụng danh sách ACL vào giao diện cổng mạng cần kiểm soát an ninh để ngăn chặn truy cập trái phép.

Lưu ý khi sử dụng

• Không dùng vượt quá tổng công suất ngân sách PoE 370W: Cần tính toán công suất tiêu thụ thực tế của tổng số thiết bị PD kết nối; nếu vượt quá 370W, switch sẽ tự động ngắt nguồn các cổng có độ ưu tiên thấp.

• Không cắm nhầm đường mạng người dùng vào cổng OOB Management: Cổng OOB chỉ dùng cho mục đích quản trị; cắm nhầm mạng người dùng vào đây sẽ làm lộ cổng quản lý và không thể truyền dữ liệu ra Internet.

• Tránh che chắn các khe thông gió hai bên sườn máy: Khối nguồn PoE kết hợp định tuyến tỏa nhiệt liên tục; việc che khe gió sẽ làm tụ nhiệt, kích hoạt cơ chế tự bảo vệ quá nhiệt.

• Sử dụng đúng chủng loại mô-đun quang 10G SFP+ chính hãng: Khi cắm vào 4 cổng 10GBASE-X (SFP+), cần chọn mô-đun quang tương thích bước sóng để đảm bảo tín hiệu truyền dẫn đạt độ ổn định cao nhất.

Chia sẻ cảm nhận cá nhân

• Chị Mai, Hải Phòng chia sẻ rằng: "Thiết bị lắp đặt gọn gàng vào tủ rack 1U với trọng lượng 3,82 kg chắc chắn. Chúng tôi kết nối trực tiếp 40 camera an ninh hồng ngoại chuẩn 4K và 10 bộ phát Wi-Fi 6 chuyên dụng vào các cổng PoE+; tổng công suất tiêu thụ hiển thị trên phần mềm quản trị luôn dao động ổn định ở mức 280W trên tổng ngân sách 370W. Bốn cổng quang 10G SFP+ giúp truyền tải toàn bộ dữ liệu video về máy chủ lưu trữ siêu mượt mà, không có độ trễ."

Đánh giá chung về sản phẩm

Switch mạng Extreme L3 220-48p-10GE4 là thiết bị chuyển mạch biên 48 cổng PoE+ mật độ cao xuất sắc trong phân khúc Enterprise Layer 3. Sự hội tụ của vi xử lý ARM Cortex-A9 1GHz, băng thông chuyển mạch 176 Gbps, 4 cổng 10G SFP+ tốc độ cao, nguồn PoE+ 370W, bảng địa chỉ 16.000 MAC, bộ quy tắc lọc ACL chuyên sâu cùng cổng quản lý OOB độc lập biến 220-48p-10GE4 thành điểm tựa hạ tầng mạng vững chắc, an toàn và tối ưu chi phí cho mọi doanh nghiệp lớn.

Lời khuyên về cách lựa chọn sản phẩm

• Doanh nghiệp lớn, trường học, bệnh viện cần triển khai Camera IP mật độ cao, định tuyến L3 và đường trục 10G: Lựa chọn hoàn hảo số 1 nhờ chuẩn rack 1U gọn gàng, tích hợp sẵn nguồn PoE+ 370W và 4 cổng quang SFP+ độc lập.

• Hệ thống đòi hỏi độ sẵn sàng cao chống mất nguồn: Rất thích hợp nhờ hỗ trợ nguồn bên trong kết hợp RPS tùy chọn.

• Văn phòng chỉ sử dụng máy tính để bàn thông thường (không cần PoE): Không nên chọn; nên chuyển sang phiên bản thuần dữ liệu Extreme L3 220-48t-10GE4 để tiết kiệm chi phí đầu tư thiết bị.

Nhìn chung, Switch mạng Extreme L3 220-48p-10GE4 khẳng định uy tín và đẳng cấp kỹ thuật từ Extreme Networks. Mang trong mình đầy đủ các tiêu chuẩn bảo mật khắt khe, năng lực định tuyến lớp 3 thông minh cùng khả năng cấp nguồn PoE+ mật độ cao, thiết bị là sự đầu tư hạ tầng thông minh, đảm bảo mạch máu thông tin nội bộ của doanh nghiệp luôn vận hành an toàn, thông suốt và bền bỉ theo thời gian. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
