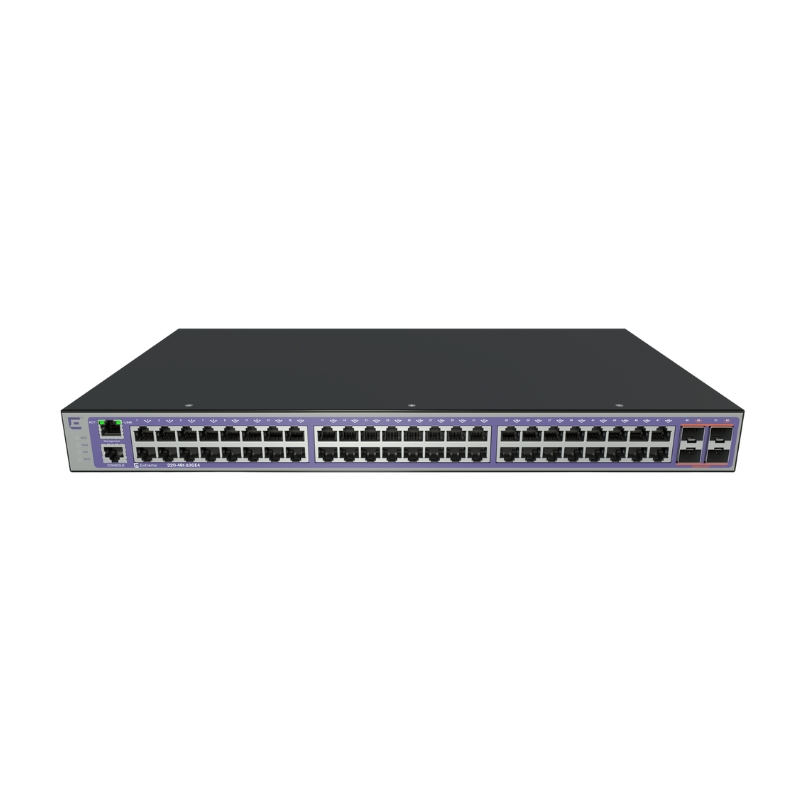

Switch mạng Extreme L3 220-48t-10GE4

Thị trường hạ tầng mạng phân tán tại các khối doanh nghiệp lớn, cơ quan hành chính, trường đại học và trung tâm dữ liệu quy mô vừa đang chứng kiến làn sóng chuyển dịch mạnh mẽ sang các thiết bị chuyển mạch biên tích hợp định tuyến Layer 3 cùng mật độ cổng quang 10G tốc độ cao. Sự bùng nổ của các ứng dụng điện toán đám mây và lưu trữ dữ liệu lớn đòi hỏi hệ thống mạng phải loại bỏ triệt để mọi điểm nghẽn cổ chai tại tầng phân đoạn.

Switch mạng Extreme L3 220-48t-10GE4 xuất hiện như một biểu tượng của sự tối ưu hóa toàn diện. Thiết bị dung hòa hoàn hảo giữa khung vỏ rack 1U chuyên nghiệp, 48 cổng đồng Gigabit truyền tải ổn định, 4 đường trục quang 4 cổng 10GBASE-X (SFP+) chưa được sử dụng và năng lực định tuyến lớp 3 tiên tiến, giải quyết trọn vẹn bài toán băng thông cho hạ tầng mạng hiện đại.

Tính năng nổi bật

• Mật độ kết nối đường lên quang học 10G tối ưu: Trang bị 4 cổng 10GBASE-X (SFP+) chưa được sử dụng, cho phép thiết lập hệ thống liên kết gộp (LAG) hoặc kết nối trực tiếp về switch lõi với băng thông siêu tốc.

• Mật độ cổng đồng Gigabit quy mô lớn: Tích hợp 48 cổng 10/100/1000BaseT (RJ-45) hoạt động ở chế độ song công toàn phần, phục vụ hàng loạt máy trạm và thiết bị đầu cuối.

• Năng lực chuyển mạch non-blocking tốc độ dây: Đạt băng thông nội tại 176 Gbps cùng tốc độ chuyển tiếp gói tin 130,9 Mpps, đảm bảo luồng dữ liệu thông suốt tuyệt đối.

• Hệ thống nguồn cấp linh hoạt chống gián đoạn: Sở hữu nguồn Bên trong chất lượng cao kết hợp hỗ trợ RPS tùy chọn, nâng cao độ sẵn sàng cho hệ thống.

• Kênh quản trị ngoài băng tần Out-of-Band (OOB) chuyên biệt: Tích hợp 1 cổng quản lý ngoài băng tần 10/100Base-T và 1 cổng console nối tiếp RJ-45, hỗ trợ kỹ sư cứu hộ thiết bị hoàn toàn độc lập với mạng dữ liệu.

• Định tuyến Layer 3 và Bảo mật ACL đồ sộ: Hỗ trợ giao thức định tuyến RIP, Static Routes, quản lý 100 với 1023 quy tắc mỗi danh sách trong ACL cùng Lớp lưu lượng (Hàng đợi): 8.

Thiết kế và chất liệu

• Khung vỏ chuẩn Rack 1U 19-inch chuyên nghiệp: Kích thước thiết bị đạt Cao 4,4 cm x Rộng 44,1 cm x Sâu 25,4 cm cùng trọng lượng vững chắc 3,82 kg, tương thích hoàn toàn với mọi tủ rack kỹ thuật tiêu chuẩn.

• Vỏ hợp kim thép mạ kẽm cao cấp: Thân máy chế tác từ vật liệu công nghiệp chịu lực, giúp triệt tiêu bức xạ điện từ trường (EMI), chống nhiễu tĩnh điện và bảo vệ tối đa hệ thống vi mạch bên trong.

• Bố trí mặt trước trực quan khoa học: Cụm 48 cổng đồng RJ-45 sắp xếp tinh tế, bên phải là 4 cổng quang 10G SFP+, cụm cổng quản lý OOB và cổng console, tích hợp hệ thống đèn LED trạng thái chi tiết.

• Hệ thống tản nhiệt cưỡng bức thông minh: Kết hợp quạt làm mát công suất lớn bên trong và các khe thoáng khí hai bên sườn, giúp giải nhiệt nhanh chóng và duy trì độ bền linh kiện khi vận hành 24/7.

Nguyên lý hoạt động

Extreme L3 220-48t-10GE4 vận hành dựa trên cơ chế phân tầng phần cứng đồng bộ giữa mạch ASIC tốc độ dây và vi xử lý ARM Cortex-A9:

1. Khởi động và tải hệ điều hành: Khi cấp nguồn bên trong, Bộ xử lý ARM Cortex-A9 32-bit, tốc độ xung nhịp 1GHz nạp tiến trình định tuyến từ Bộ nhớ Flash 128MB vào RAM 512MB, kích hoạt cấu hình bảo mật VLAN và bảng định tuyến L3.

2. Chuyển mạch và Định tuyến tốc độ dây: Gói tin dữ liệu từ 48 cổng đồng và 4 cổng 10G SFP+ đi vào mạch ASIC đạt băng thông 176 Gbps. Thiết bị tra cứu bảng 16.000 địa chỉ MAC, dùng Bộ đệm MAC 1.5MB hấp thụ xung đột lưu lượng bùng nổ, đồng thời thực hiện định tuyến liên VLAN ở tốc độ phần cứng.

3. Thực thi bộ lọc an ninh ACL: Mỗi khung tin truyền qua switch được đối chiếu tự động với 100 với 1023 quy tắc mỗi danh sách, lập tức triệt tiêu các luồng truy cập trái phép.

4. Điều phối ưu tiên QoS: Gói tin được phân loại vào 8 Lớp lưu lượng (Hàng đợi), bảo đảm các luồng dữ liệu thoại VoIP hay video hội nghị luôn được đẩy đi trước.

5. Chống vòng lặp và gộp kênh LAG: Mạng lưới duy trì tính ổn định qua 4 phiên bản MSTP, đồng thời gộp băng thông qua 6 nhóm LAG trên các cổng 10G SFP+.

6. Quản lý cách ly OOB: Mọi tiến trình quản trị thông qua 1 cổng quản lý ngoài băng tần 10/100Base-T và cổng console được xử lý hoàn toàn tách biệt với luồng dữ liệu người dùng.

Lợi ích

• Bứt phá băng thông đường trục 10G: Bốn cổng quang SFP+ tốc độ cao giúp loại bỏ hoàn toàn điểm nghẽn cổ chai khi kết nối hệ thống mạng quy mô lớn về trung tâm dữ liệu.

• Năng lực định tuyến Layer 3 mạnh mẽ: Giảm tải cho switch lõi trung tâm bằng khả năng định tuyến tĩnh và động RIP trực tiếp ngay tại biên mạng.

• Độ sẵn sàng cao chống mất nguồn: Hỗ trợ nguồn bên trong kết hợp RPS tùy chọn, bảo vệ hệ thống vận hành liên tục không gián đoạn trước các sự cố điện năng.

• Bảo mật mạng biên toàn diện: Hàng rào ACL đồ sộ bảo vệ doanh nghiệp trước các nguy cơ tấn công quét cổng và lây lan mã độc nội bộ.

• Cứu hộ hệ thống an tâm tuyệt đối: Cổng quản lý OOB độc lập giúp kỹ sư IT kiểm soát switch từ xa ngay cả khi mạng dữ liệu bị tê liệt.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí chất lượng	Extreme L3 220-48t-10GE4	Sản phẩm khác
Độ độc lập kênh quản trị	Cổng OOB 10/100 Base-T chuyên biệt cứu hộ	Hoàn toàn không có giao diện quản lý
Độ ổn định khi tải nặng	176 Gbps non-blocking liên tục 24/7	Tràn bảng MAC, treo đơ khi chạy đa luồng nặng
Tốc độ kết nối Uplink	Trang bị 4 cổng quang 10G SFP+ siêu tốc	Chỉ hỗ trợ cổng đồng 1G thông thường
Năng lực kiểm soát an ninh	Chuyên sâu: 1023 quy tắc ACL trên mỗi danh sách	Không hỗ trợ bất kỳ tính năng bảo mật nào
Độ bền môi trường vận hành	Nhiệt độ 0°C đến 50°C, độ cao tới 3000m	Linh kiện phổ thông nhanh suy hao, tuổi thọ ngắn

Ưu điểm và nhược điểm

Ưu điểm

• Sở hữu tới 4 cổng 10GbE SFP+ mang lại băng thông đường trục siêu tốc trong khung máy chuẩn Rack 1U.

• Hiệu năng chuyển mạch cực mạnh với băng thông 176 Gbps và tốc độ gói tin 130,9 Mpps.

• Vi xử lý ARM Cortex-A9 1GHz kết hợp RAM 512MB, tối ưu hóa định tuyến Layer 3.

• Hỗ trợ nguồn bên trong kết hợp RPS tùy chọn nâng cao độ sẵn sàng hệ thống.

• Tích hợp cổng quản lý ngoài băng tần OOB 10/100Base-T độc lập chuẩn Enterprise.

• Khung vỏ chuẩn rack chắc chắn nặng 3,82 kg, hoạt động bền bỉ trong biên độ nhiệt 0°C đến 50°C.

Nhược điểm

• Nguồn PoE: Không áp dụng; switch không hỗ trợ cấp nguồn qua mạng cho camera hay Access Point, cần dùng nguồn rời.

• Thiết bị sử dụng quạt tản nhiệt cưỡng bức nên sẽ phát ra tiếng ồn nhỏ khi hoạt động trong không gian kín yên tĩnh.

Hướng dẫn sử dụng

* Kết nối bảng điều khiển Console và đổi thông tin xác thực

1. Cắm cáp chuyển đổi RJ-45 sang USB vào 1 cổng console nối tiếp RJ-45 ở mặt trước, đầu USB cắm vào máy tính kỹ thuật.

2. Mở phần mềm Terminal (PuTTY hoặc TeraTerm), cấu hình cổng Serial: Baud rate 9600, Data bits 8, Parity None, Stop bits 1, Flow control None.

3. Bật nguồn thiết bị, đăng nhập tài khoản quản trị mặc định và thực hiện đổi mật khẩu bảo mật mới.

* Cấu hình cổng quản lý ngoài băng tần (OOB Management)

1. Cắm dây cáp mạng từ mạng quản lý riêng biệt vào 1 cổng quản lý ngoài băng tần 10/100Base-T.

2. Trên giao diện dòng lệnh Console, gán địa chỉ IP tĩnh cho cổng OOB

3. Sau khi áp dụng, kỹ sư có thể truy cập Web GUI hoặc SSH quản trị switch an toàn độc lập hoàn toàn với lưu lượng dữ liệu người dùng.

* Cấu hình định tuyến VLAN Layer 3 và Cổng 10G SFP+

1. Tạo các dải mạng VLAN phân quyền (hỗ trợ VLAN: Tối đa 1024)

2. Kích hoạt định tuyến IP Layer 3 và cấu hình định tuyến tĩnh hoặc RIP.

3. Cấu hình 4 cổng 10GBASE-X (SFP+) làm đường trục Trunk kết nối thẳng về switch lõi trung tâm.

* Thiết lập danh sách kiểm soát truy cập Access Control List (ACL)

1. Khởi tạo danh sách lọc gói tin IP mở rộng

2. Áp dụng danh sách ACL vào giao diện cổng mạng cần kiểm soát an ninh để ngăn chặn truy cập trái phép.

Lưu ý khi sử dụng

• Không cắm nhầm thiết bị cần nguồn PoE trực tiếp: Do thiết bị có thông số Nguồn PoE: Không áp dụng, tuyệt đối không kết nối trực tiếp các thiết bị PD như điện thoại IP hay camera mà không qua bộ nguồn rời.

• Không cắm nhầm đường mạng người dùng vào cổng OOB Management: Cổng OOB chỉ dùng cho mục đích quản trị; cắm nhầm mạng người dùng vào đây sẽ làm lộ cổng quản lý và không thể truyền dữ liệu ra Internet.

• Tránh che chắn các khe thông gió hai bên sườn máy: Thiết bị vận hành công suất cao với 48 cổng Gigabit và 4 cổng 10G; việc che khe gió sẽ làm tụ nhiệt, giảm tuổi thọ linh kiện.

• Sử dụng đúng chủng loại mô-đun quang 10G SFP+ chính hãng: Khi cắm vào 4 cổng 10GBASE-X (SFP+), cần chọn mô-đun quang tương thích bước sóng để đảm bảo tín hiệu truyền dẫn đạt độ ổn định cao nhất.

Chia sẻ cảm nhận cá nhân

• Anh Đại, Hải Phòng chia sẻ rằng: "Thiết bị lắp đặt gọn gàng vào tủ rack 1U với trọng lượng 3,82 kg chắc chắn. Bốn cổng quang 10G SFP+ kết nối lên switch lõi giúp tốc độ truyền tải dữ liệu sao lưu máy chủ đạt mức bão hòa hoàn toàn mà không có độ trễ. Vi xử lý ARM Cortex-A9 1GHz xử lý định tuyến giữa các VLAN mượt mà, không gặp hiện tượng nghẽn cổ chai."

Đánh giá chung về sản phẩm

Switch mạng Extreme L3 220-48t-10GE4 là thiết bị định tuyến chuẩn Rack 1U xuất sắc trong phân khúc Enterprise Layer 3. Sự hội tụ của vi xử lý ARM Cortex-A9 1GHz, băng thông chuyển mạch 176 Gbps, 4 cổng 10G SFP+ tốc độ cao, bảng địa chỉ 16.000 MAC, bộ quy tắc lọc ACL chuyên sâu cùng cổng quản lý OOB độc lập biến 220-48t-10GE4 thành giải pháp hạ tầng mạng mạnh mẽ, an toàn và tối ưu chi phí cho mọi doanh nghiệp lớn.

Lời khuyên về cách lựa chọn sản phẩm

• Doanh nghiệp lớn, trường đại học, cơ quan cần định tuyến Layer 3 và 4 cổng trục 10G tốc độ cao: Lựa chọn hoàn hảo số 1 nhờ form rack 1U chuyên nghiệp, mật độ cổng đồng lớn và hiệu năng mạnh mẽ.

• Hệ thống đòi hỏi độ sẵn sàng cao chống mất nguồn: Rất thích hợp nhờ hỗ trợ nguồn bên trong kết hợp RPS tùy chọn.

• Hạ tầng cần cấp nguồn trực tiếp cho hàng loạt Camera IP hoặc Access Point Wi-Fi: Không nên chọn; do switch không hỗ trợ PoE, nên cân nhắc các dòng sản phẩm tích hợp nguồn PoE để tránh tốn kém chi phí mua adapter rời.

Nhìn chung, Switch mạng Extreme L3 220-48t-10GE4 khẳng định tầm nhìn công nghệ tiên phong của Extreme Networks trong việc tích hợp đồng thời năng lực định tuyến lớp 3 thông minh, 4 cổng quang 10G tốc độ cao và độ sẵn sàng nguồn kép vào một khung máy rack 1U chuyên nghiệp. Thiết bị chính là bệ phóng vững chắc giúp doanh nghiệp tối ưu hóa băng thông, nâng cao bảo mật và vận hành hệ thống mạng thông suốt dài lâu. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
