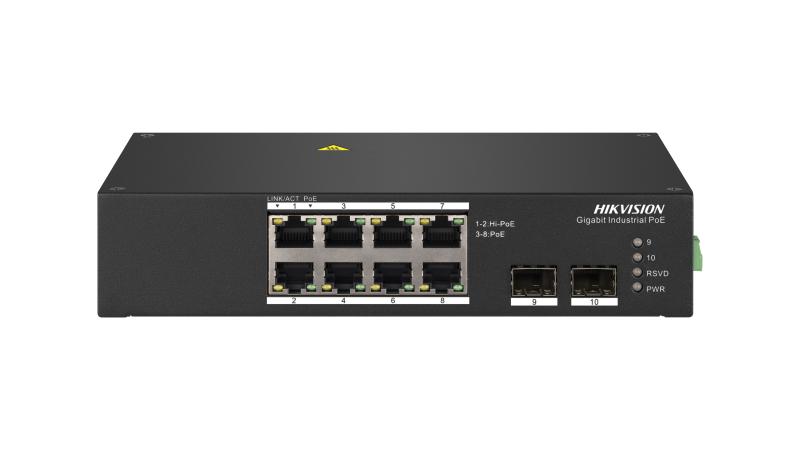

Switch PoE Gigabit 8 cổng HIKVISION DS-3T0510HP-E/HS

Thị trường hạ tầng mạng giám sát an ninh (CCTV) và thiết bị viễn thông không dây (WLAN) đang chứng kiến bước chuyển mình mạnh mẽ sang các thiết bị đầu cuối tải nặng. Sự bùng nổ của camera quay quét PTZ độ phân giải 4K/8K tích hợp sưởi kính, đèn laser hồng ngoại tầm xa, chuông cửa màn hình thông minh và các bộ phát Wi-Fi 6/6E đòi hỏi nguồn cấp vượt xa chuẩn 30W truyền thống.

Trước thách thức suy hao điện áp, đứt gãy luồng dữ liệu khi truyền xa và nguy cơ hư hỏng do sét lan truyền, HIKVISION DS-3T0510HP-E/HS xuất hiện như một lời giải kỹ thuật đột phá. Sản phẩm định hình vị thế dẫn đầu trong phân khúc switch bán công nghiệp (semi-industrial) với khả năng cấp nguồn tải nặng chuẩn IEEE 802.3bt (Hi-PoE 90W) cùng đường trục quang hóa cự ly lớn.

Tính năng nổi bật

• Công suất Hi-PoE 90W mạnh mẽ: Cung cấp nguồn trực tiếp cho các tải công suất lớn như Speed Dome PTZ ngoài trời, trạm kiểm soát cửa nhận diện khuôn mặt, bảng LED thông báo mà không cần chạy đường dây điện 220V riêng biệt.

• Cặp cổng quang SFP Gigabit độc lập: Truyền tải luồng video độ nét cao về phòng điều hành trung tâm cách xa hàng kilomet mà không bị suy hao hoặc trễ khung hình.

• Truyền dẫn tầm xa 300m trên Cổng 7 và 8: Phá vỡ khoảng cách vật lý thông thường, hỗ trợ tối đa cho các góc lắp đặt camera vòng ngoài nhà xưởng, bến bãi, công trường.

• Bảo vệ chống sét 6kV cấp công nghiệp: Tự động triệt tiêu các xung điện áp cao đột biến do cảm ứng sét, bảo vệ switch và thiết bị ngoại vi đắt tiền.

• Cách ly cổng thông minh (Port Isolation): Ngăn chặn hiện tượng nghẽn mạng do bão gói tin phát tán từ camera bị lỗi phần cứng.

Thiết kế và chất liệu

• Vỏ hợp kim nguyên khối (Full-Metal Enclosure): Khung kim loại dày dặn giúp tiêu tán nhiệt độ trực tiếp qua bề mặt thân máy theo nguyên lý rãnh khế (Fanless), triệt tiêu tiếng ồn của quạt cơ học và ngăn chặn bụi mịn xâm nhập bo mạch.

• Kích thước công thái học: 197.0 mm * 114.2 mm * 42.2 mm cùng trọng lượng nhẹ chỉ 0.585 kg, tối ưu cho việc lắp đặt trong tủ rack 10/19 inch, hộp kỹ thuật chống nước ngoài trời hay ray DIN hẹp.

• Bố cục cổng kết nối khoa học: Mặt trước trang bị 8 cổng RJ45 mạ đồng nguyên chất chống oxy hóa, 2 khe cắm quang SFP độc lập, dàn đèn LED báo trạng thái trực quan (PWR, Link/Act, PoE-MAX, Extend, Isolation) và hệ thống gạt DIP Switch cơ học chuyển chế độ tức thì.

Nguyên lý hoạt động

HIKVISION DS-3T0510HP-E/HS vận hành theo cơ chế chuyển mạch Store-and-Forward (Lưu và chuyển tiếp) với kiến trúc xử lý non-blocking:

1. Thương lượng cấp nguồn đa chuẩn (PoE Handshake): Tự động phát hiện và nhận diện các chuẩn IEEE 802.3af/at/bt của thiết bị đầu cuối để cấp đúng mức điện áp, triệt tiêu nguy cơ cháy hỏng mạch khi cắm nhầm thiết bị non-PoE.

2. Quản lý phân bổ phụ tải (Power Prioritization): Khi tổng phụ tải vượt ngưỡng 120W, hệ thống chip xử lý thông minh sẽ ưu tiên duy trì cấp nguồn liên tục cho cổng Hi-PoE 1 và 2, đồng thời tự động cắt nguồn tuần tự trên các cổng có mức ưu tiên thấp hơn (từ cổng 8 trở về trước) để bảo vệ toàn hệ thống.

3. Cơ chế mở rộng cự ly (Extend Mode 300m): Tại cổng 7 và 8, máy tự động chuyển đổi phương thức điều chế xung tần vật lý về tốc độ 10 Mbps full-duplex, giúp vượt qua ranh giới giới hạn 100m truyền thống của cáp mạng Cat5e/Cat6.

4. Cô lập luồng dữ liệu (Port Isolation): Khóa giao tiếp nội bộ giữa các cổng PoE 1 xấp xỉ 8, chỉ chuyển tiếp dữ liệu lên 2 cổng quang SFP, ngăn chặn tình trạng bão dữ liệu (Broadcast Storm) và phòng chống lây lan mã độc trong mạng LAN.

Lợi ích

• Tiết kiệm chi phí đầu tư hạ tầng: Cắt giảm đến 50% chi phí dây điện, aptomat, hộp nguồn và nhân công kéo cáp nhờ công nghệ tích hợp nguồn và dữ liệu chung trên cáp mạng.

• Loại bỏ thiết bị lặp trung gian: Nhờ tính năng mở rộng 300m, đơn vị thi công không cần lắp thêm các bộ khuếch đại (PoE Repeater) dễ hỏng hóc giữa đường dây.

• Đảm bảo tính liên tục của hệ thống: Cơ chế non-blocking 20 Gbps đảm bảo nhiều kênh camera 4K cùng truyền tải đồng thời mà không xảy ra hiện tượng đứng hình hay giật lag.

• Dễ dàng bảo trì và mở rộng: Thiết kế plug-and-play không cần cấu hình phức tạp, tương thích tốt với mọi hãng camera và thiết bị mạng chuẩn IEEE.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí kỹ thuật	HIKVISION DS-3T0510HP-E/HS	Sản phẩm khác
Băng thông cổng kết nối	Full Gigabit (8 RJ45 + 2 SFP)	8 Cổng 10/100 Mbps (Fast Ethernet)
Công suất tối đa/cổng	Hi-PoE 90W (Chuẩn 802.3bt)	Tối đa 15.4W - 30W
Cổng quang mở rộng (SFP)	2 Khe cắm SFP 1 Gbps	Không trang bị
Cự ly truyền tải PoE xa nhất	300 mét (Cổng 7 & 8)	100 mét
Khả năng chống sét lan truyền	6kV tiêu chuẩn	1kV hoặc không hỗ trợ
Bảo vệ luồng (Port Isolation)	Gạt DIP Switch phần cứng	Không hỗ trợ
Thiết kế tản nhiệt	Vỏ kim loại Fanless công nghiệp	Vỏ nhựa có quạt ồn

Ưu điểm và nhược điểm

Ưu điểm

• Hỗ trợ chuẩn IEEE 802.3bt với công suất đỉnh 90W trên 2 cổng, tương thích mọi thiết bị tải nặng.

• Trang bị 2 khe cắm quang SFP Gigabit cho phép kết nối liên tầng hoặc nối chuỗi các switch linh hoạt.

• Vỏ kim loại tản nhiệt không quạt (Fanless), vận hành êm tuyệt đối và bền bỉ trong môi trường khắc nghiệt.

• Khả năng chống sét 6kV mang lại sự an tâm tuyệt đối cho các mắt camera ngoài trời.

Nhược điểm

• Tổng ngân sách nguồn cố định ở mức 120W; cần tính toán phụ tải khi sử dụng đồng thời nhiều cổng tải nặng.

• Thiết bị thuộc dòng Unmanaged (Cắm và chạy), không cung cấp giao diện Web GUI để quản lý VLAN động hay cấu hình SNMP.

Hướng dẫn sử dụng

10.1. Hướng dẫn cấp nguồn và đấu nối thiết bị đầu cuối

1. Cắm bộ nguồn 54VDC, 2.5A vào cổng DC-IN phía sau switch và kết nối với nguồn điện lưới 220V. Đèn PWR sáng đỏ/xanh biểu thị nguồn ổn định.

2. Cắm các camera PTZ tải nặng (>30W đến 90W) vào Cổng 1 hoặc Cổng 2 (Hi-PoE).

3. Cắm các camera IP thường, điện thoại VoIP hoặc Access Point vào Cổng 3 đến Cổng 8.

4. Kiểm tra đèn PoE và Link/Act tương ứng trên từng cổng: Sáng ổn định nghĩa là cấp nguồn và truyền dữ liệu bình thường.

10.2. Hướng dẫn thiết lập chế độ mở rộng truyền xa 300 mét (Extend Mode)

1. Xác định cổng kết nối camera tầm xa nằm ở Cổng 7 hoặc Cổng 8.

2. Tìm nút gạt DIP Switch có ký hiệu Extend trên mặt trước máy và gạt sang vị trí ON.

3. Đèn chỉ báo Extend sáng lên; tốc độ tại cổng 7 và 8 tự động khóa ở 10 Mbps để tín hiệu truyền ổn định tới cự ly 300m trên cáp mạng Cat5e/Cat6.

10.3. Hướng dẫn kích hoạt chế độ cách ly cổng (Port Isolation)

1. Gạt nút DIP Switch có ký hiệu Isolation sang vị trí ON.

2. Đèn Isolation sáng lên; các cổng PoE từ 1 đến 8 sẽ hoàn toàn bị ngắt giao tiếp nội bộ lẫn nhau, dữ liệu chỉ được chuyển tiếp trực tiếp lên các cổng Uplink quang SFP.

10.4. Hướng dẫn kết nối đường truyền quang qua khe cắm SFP

1. Mở nắp bảo vệ chống bụi trên khe cắm SFP 1 hoặc SFP 2.

2. Cắm module quang SFP Gigabit (chuẩn 1.25G) đúng chiều cho đến khi nghe tiếng "tách".

3. Cắm đầu nhảy quang LC từ đường truyền trục vào module quang và quan sát đèn tín hiệu quang sáng xanh.

Lưu ý khi sử dụng

• Không dùng dây mạng kém chất lượng: Tránh tuyệt đối việc sử dụng cáp mạng lõi nhôm mạ đồng (CCA) hoặc cáp tiết diện nhỏ; bắt buộc sử dụng cáp đồng nguyên chất (Pure Copper Cat5e/Cat6) để tránh sụt áp khi cấp nguồn tầm xa 300m.

• Không để tổng công suất vượt ngưỡng 120W: Tính toán kỹ tổng công suất tiêu thụ của các thiết bị đầu cuối, tránh trường hợp cắm đồng thời 2 thiết bị 90W dẫn đến kích hoạt cơ chế ngắt nguồn bảo vệ.

• Không bỏ qua dây tiếp địa an toàn: Luôn siết ốc nối đất (Grounding Terminal) ở thân switch vào hệ thống tiếp địa của tòa nhà để tính năng triệt tiêu xung sét 6kV hoạt động tối đa hiệu quả.

• Tránh đặt ở vị trí bí nhiệt: Không bịt kín các rãnh thoát nhiệt kim loại ở hai bên hông máy để đảm bảo tuổi thọ linh kiện điện tử bên trong.

Chia sẻ cảm nhận cá nhân

• Anh Bình, Gia Lai chia sẻ rằng: "Việc cắm trực tiếp 2 camera PTZ ngoài trời kèm hồng ngoại công suất lớn vào cổng Hi-PoE 1 và 2 giúp loại bỏ hoàn toàn tình trạng camera bị sụt nguồn tự khởi động lại vào ban đêm. Tính năng mở rộng 300m tại cổng 7 và 8 kết nối mượt mà với camera cổng gác bảo vệ cách xa 270m mà không cần bổ sung bất kỳ thiết bị repeater nào. Toàn bộ vỏ máy kim loại chỉ ấm nhẹ sau thời gian dài hoạt động liên tục 24/7, chứng minh khả năng tản nhiệt thụ động xuất sắc."

Đánh giá chung về sản phẩm

HIKVISION DS-3T0510HP-E/HS là một cỗ máy truyền dẫn và cấp nguồn mạnh mẽ, tin cậy hàng đầu phân khúc chuyển mạch unmanaged hiện nay. Sự kết hợp giữa chuẩn Hi-PoE 90W, băng thông chuyển mạch 20 Gbps, khe quang SFP kép, chống sét 6kV và vỏ kim loại tản nhiệt fanless biến thiết bị thành mắt xích hạ tầng vững chắc, giải quyết triệt để các bài toán khó về khoảng cách, phụ tải điện và bảo vệ an toàn cho hệ thống mạng giám sát an ninh.

Lời khuyên lựa chọn thiết bị phù hợp với nhu cầu sử dụng

• Dự án Camera giám sát nhà xưởng, khu đô thị, bến bãi: Rất nên chọn DS-3T0510HP-E/HS nếu có camera quay quét PTZ công suất lớn và các vị trí camera lắp ngoài trời cách xa trung tâm.

• Hạ tầng mạng Access Point Wi-Fi 6 diện rộng: Phù hợp cho văn phòng, khách sạn có nhu cầu cấp nguồn tập trung cho các AP Wi-Fi 6 đòi hỏi nguồn cấp chuẩn at/bt ổn định.

• Hệ thống liên lạc nội bộ / Kiểm soát vào ra (Intercom & Access Control): Lựa chọn tối ưu cho việc cấp nguồn chuông hình IP, màn hình hiển thị sảnh và trạm nhận diện khuôn mặt tầm xa.

Nhìn chung, Switch PoE Gigabit 8 cổng HIKVISION DS-3T0510HP-E/HS không chỉ là thiết bị chuyển mạch mạng thông thường, mà là giải pháp hạ tầng đồng bộ toàn diện cho các công trình an ninh hiện đại. Sở hữu năng lực cấp nguồn vượt trội, đường trục quang tốc độ cao cùng độ bền bỉ chuẩn bán công nghiệp, đây chắc chắn là khoản đầu tư chiến lược mang lại sự ổn định lâu dài và tối ưu hóa tối đa chi phí vận hành cho mọi hệ thống mạng chuyên nghiệp. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
