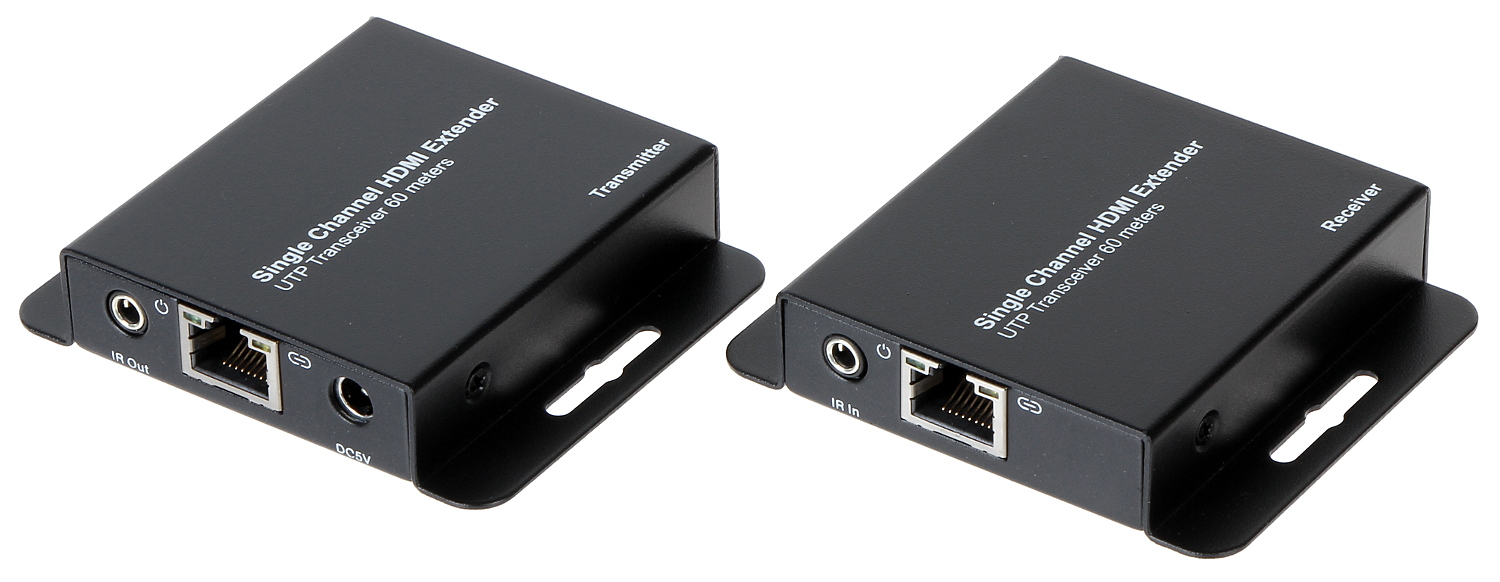

Bộ chuyển HDMI qua dây mạng DAHUA PFM700-E

Trong lĩnh vực nghe nhìn chuyên nghiệp (Pro-AV) và giám sát an ninh (CCTV), nhu cầu truyền tải tín hiệu hình ảnh chất lượng cao đi xa là vô cùng lớn. Tuy nhiên, cáp HDMI truyền thống gặp giới hạn vật lý nghiêm trọng: tín hiệu bắt đầu suy hao và nhiễu sau khoảng 15-20 mét. Để giải quyết bài toán này mà không cần đầu tư vào hệ thống cáp quang đắt đỏ, thị trường đã chuyển hướng sang các giải pháp HDMI Extender over Ethernet (Kéo dài HDMI qua cáp mạng). DAHUA PFM700-E là thiết bị nổi bật trong phân khúc này, cung cấp giải pháp truyền tải tín hiệu Full HD ổn định qua hạ tầng cáp mạng UTP phổ thông.

Công nghệ kéo dài tín hiệu đã trải qua nhiều giai đoạn: từ các bộ khuếch đại thụ động (nối dài cáp HDMI) đến các bộ Balun analog đời đầu (chất lượng kém). Thế hệ tiếp theo là các bộ Extender sử dụng 2 sợi cáp mạng. DAHUA PFM700-E đại diện cho thế hệ hiện đại và tối ưu nhất: chỉ sử dụng một sợi cáp mạng duy nhất (Single UTP). Nó tích hợp các vi xử lý tín hiệu số tiên tiến để đảm bảo truyền tải thời gian thực (Real-time) mà không nén chất lượng, đồng thời bổ sung các tính năng thông minh như EDID và Loop-out.

Tính năng nổi bật

• Truyền tải Thời gian thực (Zero Latency): Sử dụng công nghệ truyền dẫn không nén, PFM700-E đảm bảo tín hiệu video HDMI đến màn hình đích ngay lập tức, không có độ trễ, cực kỳ quan trọng cho việc điều khiển chuột hoặc chơi game.

• Khoảng cách 60m: Mở rộng tín hiệu HDMI lên đến 60 mét (gần 200ft) thông qua cáp CAT5E hoặc CAT6 chuẩn, phá vỡ giới hạn của cáp HDMI thường.

• HDMI Loop-out (Vòng lặp cục bộ): Trên bộ phát (Transmitter) có thêm 1 cổng HDMI Out. Tính năng này cho phép bạn đặt một màn hình giám sát ngay tại nguồn phát để kiểm tra tín hiệu mà không cần bộ chia HDMI riêng biệt.

• Điều khiển Hồng ngoại (IR): Hỗ trợ truyền tín hiệu remote (điều khiển từ xa) ngược chiều. Bạn có thể đứng ở màn hình đích (cách 60m) và dùng remote để điều khiển đầu ghi hoặc TV Box tại nguồn phát.

• Bảo vệ toàn diện: Tích hợp khả năng chống sét lan truyền, chống tĩnh điện (ESD) và chống nhiễu điện từ (EMI), đảm bảo hoạt động bền bỉ trong môi trường công nghiệp.

Thiết kế và chất liệu

PFM700-E mang ngôn ngữ thiết kế Industrial (Công nghiệp) chắc chắn:

• Vỏ kim loại: Toàn bộ thân máy được làm bằng kim loại sơn tĩnh điện đen nhám. Chất liệu này giúp tản nhiệt thụ động cực tốt (quan trọng vì chip xử lý tín hiệu thường tỏa nhiệt cao) và hoạt động như một lồng Faraday chắn nhiễu từ môi trường.

• Kích thước: Nhỏ gọn, dễ dàng giấu kín sau TV hoặc lắp đặt trong tủ Rack.

• Cổng kết nối: Các cổng HDMI và RJ45 được gia công chắc chắn, đảm bảo tiếp xúc tốt, không lỏng lẻo sau thời gian dài sử dụng.

Nguyên lý hoạt động

Thiết bị hoạt động theo cơ chế Mã hóa và Giải mã tín hiệu (Encoder/Decoder):

1. Bộ phát (TX): Nhận tín hiệu HDMI, mã hóa nó thành tín hiệu số vi sai (Differential Signaling) có khả năng truyền đi xa và chống nhiễu tốt. Đồng thời, nó nhận tín hiệu hồng ngoại (IR) từ bộ thu gửi về.

2. Đường truyền: Tín hiệu chạy qua cáp mạng UTP CAT5E/6. Nhờ cơ chế cân bằng tín hiệu, nó loại bỏ các nhiễu xạ trên đường dây.

3. Bộ thu (RX): Nhận tín hiệu từ cáp mạng, giải mã và tái tạo lại thành chuẩn HDMI 1.3 để xuất ra màn hình.

Lợi ích

• Tiết kiệm chi phí đáng kể: Cáp mạng CAT6 rẻ hơn và bền hơn nhiều so với cáp HDMI dài 50-60m. Nếu cáp hỏng, việc thay thế cáp mạng cũng dễ dàng và rẻ tiền hơn.

• Thi công thẩm mỹ: Cáp mạng nhỏ, mềm, dễ luồn qua ống gen, âm tường hoặc đi trên trần thạch cao, giúp không gian lắp đặt gọn gàng.

• Tiện dụng tối đa: Tính năng Loop-out giúp kỹ thuật viên dễ dàng debug lỗi, và tính năng IR giúp người dùng điều khiển thiết bị từ xa mà không cần di chuyển.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tiêu chí	Dahua PFM700-E	Extender 60m (Noname/OEM)
Độ ổn định	Rất cao (Chống nhiễu tốt)	Trung bình (Dễ nhiễu sọc)
Độ trễ	Không trễ (Real-time)	Thấp
Cổng Loop-out	Có (Rất giá trị)	Thường không có
Cấp nguồn	1 đầu (Tiện lợi)	Thường cần 2 đầu
Chống sét/ESD	Có (Chuẩn công nghiệp)	Không
Khoảng cách thực	60m (CAT6 chuẩn)	Quảng cáo 60m (Thực tế ~30m)

Ưu điểm và nhược điểm

Ưu điểm

• Hoạt động cực kỳ ổn định, hình ảnh sắc nét, không giật lag.

• Vỏ kim loại bền bỉ, tản nhiệt tốt.

• Tích hợp Loop-out và IR - những tính năng thường chỉ có ở dòng cao cấp.

• Không cần cài đặt driver, cắm là chạy.

• Thương hiệu Dahua uy tín.

Nhược điểm

• Chỉ hỗ trợ độ phân giải tối đa 1080P, chưa hỗ trợ 4K.

• Yêu cầu chất lượng cáp mạng cao (phải là đồng nguyên chất) để đạt khoảng cách tối đa.

Hướng dẫn sử dụng

1. Kết nối Nguồn phát: Dùng cáp HDMI ngắn nối từ PC/NVR vào cổng HDMI IN trên bộ TX (Transmitter).

2. Kết nối Màn hình tại chỗ (Tùy chọn): Nối màn hình kiểm tra vào cổng HDMI OUT trên bộ TX (tính năng Loop-out).

3. Kết nối Màn hình đích: Nối màn hình ở xa vào cổng HDMI OUT trên bộ RX (Receiver).

4. Kết nối Cáp mạng: Dùng cáp CAT6 bấm chuẩn T568B nối cổng RJ45 giữa TX và RX.

5. Cấp nguồn: Cắm adapter DC 5V vào bộ TX. Đèn báo nguồn (Power) và đèn kết nối (Link) sẽ sáng.

6. Sử dụng IR: Cắm dây mắt phát IR vào cổng IR OUT trên TX (dán mắt này trước mắt thần của đầu ghi). Cắm dây mắt thu IR vào cổng IR IN trên RX (đặt ở nơi dễ thấy để nhận tín hiệu từ remote).

Lưu ý khi sử dụng

• Chất lượng cáp mạng: Đây là yếu tố sống còn. Bắt buộc sử dụng cáp CAT5E/CAT6 lõi đồng nguyên chất (Pure Copper). Tuyệt đối không dùng cáp pha nhôm (CCA) hoặc cáp cũ nát, tín hiệu sẽ không lên hoặc chập chờn.

• Không qua Switch mạng: PFM700-E là thiết bị kết nối điểm - điểm (Point-to-Point). Không được cắm dây mạng vào Switch hoặc Router, dòng điện trên dây có thể làm hỏng cổng mạng của Switch.

• Tiếp địa: Nếu dùng trong môi trường công nghiệp hoặc ngoài trời, hãy đảm bảo nguồn điện có tiếp địa để tính năng chống sét hoạt động hiệu quả.

Chia sẻ cảm nhận cá nhân

• Chị Ánh, Hà Nội chia sẻ rằng: "Tôi đã thay thế rất nhiều bộ khuếch đại HDMI rẻ tiền bằng PFM700-E cho khách hàng. Sự khác biệt lớn nhất là tính ổn định. Các bộ rẻ tiền thường bị mất hình khi ai đó bật công tắc đèn (do nhiễu điện), nhưng PFM700-E thì 'trơ' hoàn toàn với nhiễu đó. Tính năng Loop-out cũng giúp tôi tiết kiệm được một bộ chia HDMI khi lắp đặt đầu ghi trong tủ kỹ thuật, rất tiện lợi."

Đánh giá chung về sản phẩm

Bộ chuyển HDMI qua dây mạng DAHUA PFM700-E là một giải pháp "Nồi đồng cối đá". Nó không chạy theo thông số 4K hào nhoáng mà tập trung vào sự ổn định cốt lõi cho tín hiệu Full HD 1080P. Với thiết kế kim loại chắc chắn và các tính năng bảo vệ công nghiệp, đây là lựa chọn an toàn nhất cho các hệ thống hoạt động 24/7.

Lời khuyên về cách lựa chọn sản phẩm phù hợp

• Nhu cầu Giám sát An ninh (CCTV): Bạn cần kéo hình ảnh từ đầu ghi (NVR/DVR) đặt tại phòng máy chủ ra màn hình TV tại phòng bảo vệ hoặc quầy lễ tân với khoảng cách từ 20m đến 60m. Tính năng HDMI Loop-out (cổng ra phụ) cực kỳ hữu ích để bạn vẫn có thể đặt một màn hình kiểm tra ngay tại chỗ đầu ghi.

• Trình chiếu Văn phòng/Hội trường: Bạn cần nối máy tính từ bục giảng lên máy chiếu treo trần. Dây mạng CAT6 mềm dẻo dễ luồn qua ống gen hơn nhiều so với cáp HDMI to cứng.

• Cần điều khiển từ xa: Bạn muốn ngồi tại phòng ngủ (nơi đặt TV) dùng remote để điều khiển đầu thu K+ hoặc Android Box đang đặt tại phòng khách (thông qua tính năng hồng ngoại IR đi kèm).

• Yêu cầu độ trễ bằng 0: Bạn cần hiển thị thời gian thực (Real-time) để di chuột máy tính hoặc xem camera mà không bị cảm giác "lag" hay trễ hình.

Nhìn chung, DAHUA PFM700-E đã chứng minh rằng một phụ kiện tốt là phụ kiện mà bạn "lắp xong và quên nó đi". Sự hoạt động bền bỉ, không lỗi vặt cùng với khả năng truyền tải hình ảnh trung thực biến nó thành tiêu chuẩn vàng cho các giải pháp mở rộng HDMI trong phân khúc tầm trung. Đây là khoản đầu tư thông minh để đảm bảo chất lượng hình ảnh cho hệ thống của bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
