Bộ nối dài HDMI qua cáp mạng 60m ONECAM HDMI-LAN 60KVM

Sản phẩm được thiết kế để vượt qua giới hạn vật lý của cáp HDMI truyền thống, sử dụng cơ sở hạ tầng cáp mạng CAT5/CAT6 có sẵn để mở rộng tín hiệu HDMI và USB lên đến 60 mét một cách hiệu quả và kinh tế.

Tính năng nổi bật

• Truyền tải xa hiệu quả: Khả năng mở rộng tín hiệu HDMI lên tới 60 mét thông qua một sợi cáp mạng CAT5/CAT6 duy nhất, khắc phục hạn chế suy hao tín hiệu ở khoảng cách lớn.

• Hỗ trợ KVM tích hợp: Tích hợp cổng USB trên đầu nhận (Receiver - RX) cho phép kết nối chuột và bàn phím, tạo thành một "điểm điều khiển từ xa" hoàn chỉnh.

• Chất lượng hình ảnh sắc nét: Đảm bảo độ phân giải Full HD 1080P (1920×1080 @60Hz), cung cấp hình ảnh rõ ràng và mượt mà cho cả nội dung tĩnh và động.

• Tuân thủ chuẩn kết nối: Tương thích với chuẩn HDMI 1.4 và bảo vệ nội dung số HDCP 1.4, đảm bảo khả năng tương thích rộng rãi với các thiết bị nguồn và hiển thị.

Thiết kế và chất liệu

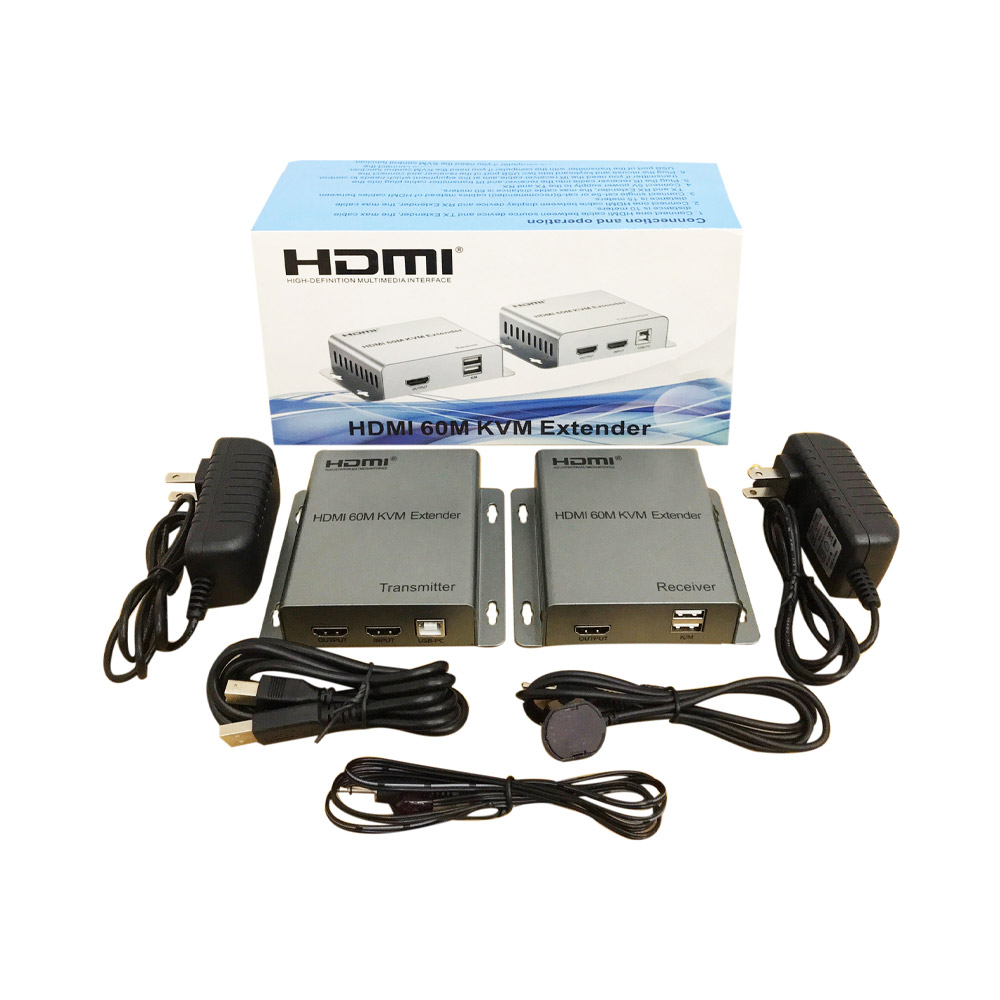

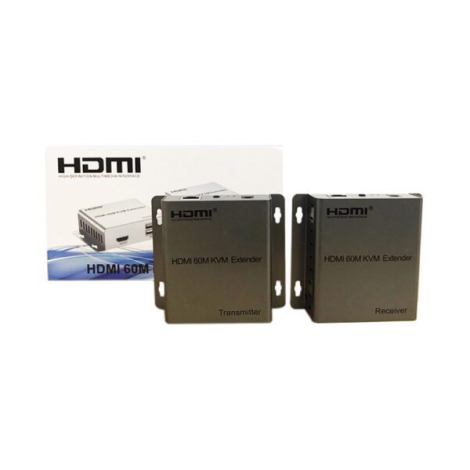

Hệ thống ONECAM HDMI-LAN 60KVM bao gồm hai mô-đun riêng biệt: Bộ phát (Transmitter - TX) và Bộ Thu (Receiver - RX), được thiết kế để dễ dàng tích hợp vào hệ thống mạng hiện có.

1. Cấu trúc Mô-đun và vỏ bọc

• Vỏ bọc hợp kim: Tương tự các thiết bị chuyển đổi chuyên nghiệp, vỏ ngoài thường được làm bằng hợp kim nhôm hoặc kim loại để đảm bảo độ bền và khả năng chống nhiễu điện từ (EMI Suppression).

• Thiết kế độc lập: TX và RX là hai khối độc lập, cho phép lắp đặt linh hoạt ở hai đầu cự ly truyền dẫn.

2. Cổng kết nối chuyên dụng

• Cổng HDMI (Input/Output): Sử dụng các cổng HDMI tiêu chuẩn để kết nối nguồn phát và màn hình hiển thị.

• Cổng RJ45 (LINK): Cổng mạng được thiết kế đặc biệt để kết nối TX và RX thông qua cáp mạng CAT5/CAT6, tạo thành kênh truyền dẫn băng thông cao cho tín hiệu HDMI.

• Cổng USB (KVM): Tích hợp cổng USB trên cả TX và RX để hỗ trợ chức năng KVM (Keyboard, Video, Mouse), cho phép điều khiển máy tính từ xa.

Nguyên lý hoạt động

Bộ nối dài 60KVM không chỉ đơn thuần là chuyển đổi mà còn thực hiện quá trình mã hóa và giải mã tín hiệu phức tạp.

1. Mã hóa tín hiệu (Signal Encoding): Bộ phát (TX) nhận tín hiệu HDMI (dữ liệu video, âm thanh và HDCP) và tín hiệu USB. TX sau đó sử dụng một thuật toán nén/mã hóa để đóng gói toàn bộ dữ liệu này thành các gói tin kỹ thuật số phù hợp với chuẩn truyền tải qua cáp mạng (Ethernet-like protocol).

2. Truyền dẫn cáp mạng: Các gói dữ liệu được truyền tải qua cáp mạng CAT5/CAT6. Mặc dù sử dụng cáp mạng, đây là một kết nối điểm-điểm (Point-to-Point connection) riêng biệt, không phải là kết nối mạng IP thông thường.

3. Giải mã và tái tạo (Decoding and Regeneration): Bộ thu (RX) nhận các gói dữ liệu, giải mã chúng, và sử dụng bộ tái tạo tín hiệu (Signal Retimer) để khôi phục lại tín hiệu HDMI 1.4 và USB ban đầu với độ trễ (Latency) cực thấp, xuất ra màn hình hiển thị.

Lợi ích

ONECAM HDMI-LAN 60KVM mang lại lợi ích kép: mở rộng cự ly cho video và mở rộng chức năng điều khiển KVM. Nó cho phép bố trí máy tính hoặc đầu ghi ở nơi an toàn, cách xa người dùng (phòng máy chủ), nhưng vẫn cung cấp khả năng điều khiển trực tiếp từ xa.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Đặc tính	ONECAM HDMI-LAN 60KVM	Sản phẩm khác
Cự ly Truyền dẫn	60m (Qua CAT5/CAT6)	30m hoặc 50m (Qua CAT5/CAT6)
Hỗ trợ KVM (USB)	CÓ	KHÔNG
Độ phân giải Tối đa	1080P @ 60Hz	1080P @ 60Hz
Chi phí Lắp đặt	Thấp (Dùng cáp CAT có sẵn)	Thấp
Ứng dụng Lý tưởng	KVM Từ xa, Phòng họp, Lớp học	Hiển thị đơn giản trên cự ly trung bình

Ưu điểm và nhược điểm

Ưu điểm

• Tích hợp KVM: Là điểm khác biệt quan trọng, cho phép người dùng điều khiển máy tính từ xa, cực kỳ hữu ích cho Server Room hoặc trung tâm điều khiển.

• Cự ly truyền dẫn: Mở rộng hiệu quả tín hiệu Full HD lên đến 60m qua cáp mạng, dễ dàng và kinh tế hơn cáp đồng HDMI.

• Chi phí thấp: Tận dụng được cơ sở hạ tầng mạng cáp đồng đã có.

Nhược điểm

• Giới hạn độ phân giải: Chỉ hỗ trợ tối đa 1080P @ 60Hz. Không phù hợp cho các hệ thống yêu cầu 4K.

• Yêu cầu cáp mạng chuyên dụng: Để đạt 60m, cần sử dụng cáp CAT6 chất lượng cao, lõi đồng nguyên chất và bấm đầu đúng chuẩn.

• Kênh truyền dành riêng: Kết nối giữa TX và RX phải là kết nối điểm-điểm trực tiếp, không thể đi qua Switch mạng thông thường (trừ khi là thiết bị Extender chuẩn IP cao cấp hơn).

Hướng dẫn sử dụng

Hệ thống này bao gồm hai thành phần chính là bộ phát (TX) và bộ thu (RX). Việc lắp đặt phải được thực hiện theo nguyên tắc kết nối điểm-điểm (Point-to-Point).

1. Chuẩn bị cáp và thiết bị

1. Cáp mạng (Cáp Truyền dẫn): Sử dụng cáp mạng CAT5e/CAT6 chất lượng cao, lõi đồng nguyên chất. Cáp phải được bấm đầu chuẩn T568B ở cả hai đầu (chuẩn thường dùng cho kết nối thẳng).

   • Lưu ý: Chiều dài cáp mạng phải nằm trong phạm vi tối đa 60 mét để đảm bảo tín hiệu 1080P @ 60Hz ổn định.

2. Cáp HDMI: Chuẩn bị một cáp HDMI cho kết nối TX và nguồn phát, một cáp HDMI cho kết nối RX và màn hình.

3. Thiết bị KVM: Chuẩn bị chuột và bàn phím (USB) để kết nối với bộ thu (RX).

2. Thiết lập bộ phát (TX - Transmitter)

1. Cấp nguồn TX: Cắm adapter nguồn DC vào cổng nguồn của Bộ Phát (TX). (Kiểm tra xem thiết bị có cần nguồn riêng không. Nếu chỉ có một adapter, thường là cắm vào RX).

2. Kết nối HDMI: Cắm một đầu cáp HDMI vào cổng HDMI OUT trên nguồn phát (PC/Laptop/Đầu ghi) và đầu còn lại vào cổng HDMI IN trên Bộ Phát (TX).

3. Kết nối USB (Nếu cần): Cắm cáp USB (thường là cáp USB A to B) từ PC/Laptop vào cổng USB trên Bộ Phát (TX).

3. Thiết lập bộ thu (RX - Receiver)

1. Cấp nguồn RX: Cắm adapter nguồn DC vào cổng nguồn của bộ thu (RX). (Nếu thiết bị chỉ có một adapter, nó sẽ cắm vào đây để cấp nguồn cho cả RX và TX qua cáp mạng).

2. Kết nối HDMI: Cắm một đầu cáp HDMI vào cổng HDMI OUT trên Bộ Thu (RX) và đầu còn lại vào cổng HDMI IN trên màn hình hiển thị/máy chiếu.

3. Kết nối KVM: Cắm chuột và bàn phím (có dây hoặc receiver USB của chuột/bàn phím không dây) vào các cổng USB trên Bộ Thu (RX).

4. Kết nối và vận hành hệ thống

1. Kết nối cáp mạng: Cắm hai đầu cáp mạng CAT5e/CAT6 đã chuẩn bị vào cổng RJ45 (LINK) trên Bộ Phát (TX) và Bộ Thu (RX).

2. Bật nguồn: Bật nguồn màn hình và nguồn phát (PC).

3. Kiểm tra tín hiệu: Quan sát đèn báo trạng thái (LINK/STATUS) trên cả TX và RX. Khi kết nối thành công, đèn thường sẽ sáng hoặc nhấp nháy ổn định.

4. Kiểm tra KVM: Sau khi video hiển thị, thử di chuyển chuột và gõ bàn phím ở phía Bộ Thu (RX). Nếu hoạt động, chức năng KVM đã được thiết lập thành công.

Lưu ý khi sử dụng

1. Tính điểm-điểm (Direct Connection): TUYỆT ĐỐI không kết nối cáp mạng giữa TX và RX thông qua Switch mạng, Router hoặc Hub. Bộ nối dài này yêu cầu kết nối trực tiếp, chuyên biệt giữa hai mô-đun.

2. Chất lượng cáp mạng: Chất lượng cáp mạng quyết định khả năng đạt được cự ly 60m. Cáp CCA (lõi nhôm mạ đồng) thường không đủ khả năng. Luôn ưu tiên cáp mạng đồng nguyên chất (Solid Copper).

3. Nguồn điện: Đảm bảo nguồn điện ổn định cho Bộ Thu (RX), vì đây là nơi thường cấp nguồn cho cả hệ thống (PoE - Power over Ethernet) qua cáp mạng.

4. Cáp nối ngắn: Sử dụng cáp HDMI càng ngắn càng tốt (dưới 3m) cho các kết nối từ PC đến TX và từ RX đến màn hình để giảm thiểu suy hao tín hiệu.

Chia sẻ cảm nhận cá nhân

• Anh Quang, Hà Nội: "Sự tích hợp tính năng KVM biến sản phẩm này không chỉ là một bộ nối dài video, mà còn là một công cụ quản lý truy cập từ xa đắc lực, lý tưởng cho các môi trường đòi hỏi sự tách biệt giữa nguồn máy tính và giao diện điều khiển."

Đánh giá chung về sản phẩm

ONECAM HDMI-LAN 60KVM là một công cụ mở rộng cự ly đa năng và ổn định. Nó không chỉ là một cầu nối video mà còn là một bộ điều khiển truy cập từ xa hiệu suất cao. Đây là lựa chọn hàng đầu cho các chuyên gia tìm kiếm sự cân bằng giữa hiệu suất 1080P, cự ly 60m và chi phí thấp với chức năng KVM.

Lời khuyên lựa chọn sản phẩm phù hợp

• Chọn ONECAM HDMI-LAN 60KVM nếu: Bạn cần điều khiển (chuột/phím) một máy tính/NVR ở khoảng cách dưới 60 mét và chỉ yêu cầu độ phân giải 1080p.

• Chọn Bộ nối dài 120KVM (loại IP) nếu: Bạn cần khoảng cách xa hơn (trên 60m) hoặc cần khả năng kết nối linh hoạt qua Switch mạng.

• Chọn Bộ nối dài 60m (Không KVM) nếu: Bạn chỉ cần hiển thị (xem) video mà không cần điều khiển (giải pháp này rẻ hơn).

• Chọn Bộ nối dài 4K KVM nếu: Nguồn phát và màn hình của bạn yêu cầu độ phân giải 4K.

Đối với các ứng dụng chuyên biệt đòi hỏi sự kết hợp giữa truyền dẫn video Full HD và khả năng điều khiển từ xa trong cự ly trung bình, Bộ nối dài HDMI qua cáp mạng 60m ONECAM HDMI-LAN 60KVM là một giải pháp tối ưu. Nó loại bỏ sự phức tạp của KVM-over-IP và tối đa hóa giá trị của hạ tầng cáp mạng CAT5e/CAT6 hiện có. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
