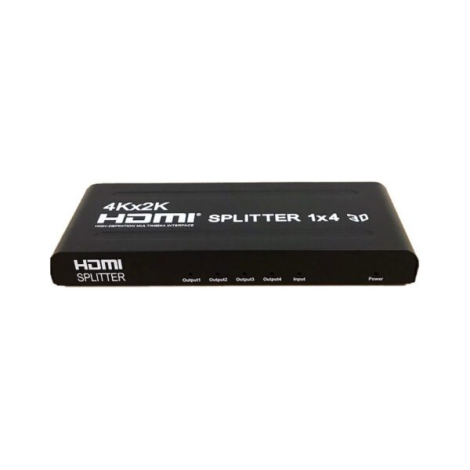

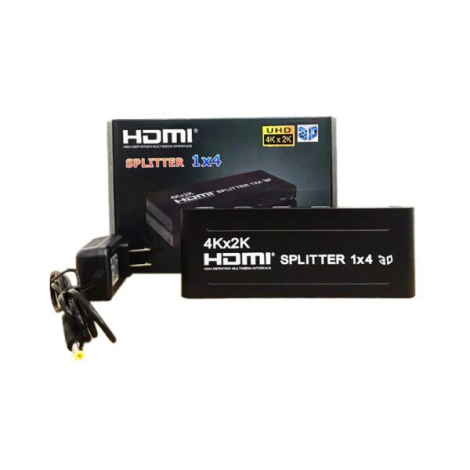

Bộ chia HDMI 1 ra 4 OneCam HDMI- SPL1-4B 4K

Bộ chia HDMI 1 ra 4 OneCam nổi bật nhờ sự kết hợp giữa khả năng phân phối tín hiệu đa kênh và hiệu suất tái tạo tín hiệu mạnh mẽ, phục vụ hiệu quả cho các hệ thống hiển thị quy mô:

Tính năng nổi bật

Bộ chia HDMI OneCam được trang bị các thông số kỹ thuật cốt lõi để xử lý hình ảnh độ nét cao:

1. Khả năng xử lý độ phân giải

• Hỗ trợ 4Kx2K @ 30Hz: Đáp ứng tiêu chuẩn video Ultra HD ở tần số 30 khung hình/giây.

• Full HD 1080P/60Hz: Hỗ trợ tần số quét tiêu chuẩn cao nhất cho Full HD, đảm bảo hình ảnh mượt mà cho hầu hết các ứng dụng.

• Hỗ trợ định dạng 3D: Khả năng xử lý nội dung 3D, mở rộng tính ứng dụng cho các phòng chiếu đặc biệt.

2. Hiệu suất băng thông và cự ly

• Tốc độ đường truyền tối đa 3.0Gbps: Băng thông này là cần thiết để xử lý luồng dữ liệu 4K @ 30Hz và 1080P @ 60Hz.

• Khuếch đại Cự ly HDMI:

  • Với độ phân giải 1080P/60Hz: Tín hiệu ra ổn định trong phạm vi < 20m.

  • Với độ phân giải 4K/30Hz: Tín hiệu ra ổn định trong phạm vi < 12m.

Thiết kế và chất liệu

Thiết kế của Bộ chia HDMI OneCam 1x4 được chú trọng để đảm bảo hiệu suất ổn định khi xử lý băng thông cao cho nhiều kênh đầu ra.

1. Cấu trúc vỏ kim loại bền bỉ

• Vật liệu kim loại cao cấp: Vỏ ngoài của thiết bị thường được chế tạo từ hợp kim nhôm hoặc thép không gỉ. Sự lựa chọn này không chỉ tăng cường độ bền cơ học (Mechanical Durability) mà còn đóng vai trò quan trọng trong việc bảo vệ các linh kiện điện tử nhạy cảm.

• Chức năng tản nhiệt thụ động: Kim loại là chất dẫn nhiệt tuyệt vời, giúp tản nhiệt hiệu quả từ các chipset xử lý và khuếch đại tín hiệu bên trong ra môi trường, đảm bảo thiết bị hoạt động liên tục mà không bị quá nhiệt (Thermal Stress), duy trì tính ổn định của tín hiệu.

2. Bố trí cổng chuyên nghiệp

• Các cổng HDMI IN (1) và HDMI OUT (4) được bố trí tách biệt, thường là ở mặt trước và mặt sau, giúp việc đi dây trở nên gọn gàng và khoa học hơn (Cable Management). Cổng nguồn DC được thiết kế riêng biệt để cung cấp điện áp ổn định.

Nguyên lý hoạt động

Bộ chia HDMI-SPL1-4B 4K là một thiết bị chủ động (Active Splitter) với cơ chế phức tạp hơn bộ chia thụ động nhiều lần:

1. Quản lý EDID đa điểm (Multi-point EDID Management)

• Thiết bị thu thập dữ liệu EDID (Extended Display Identification Data) từ bốn màn hình hiển thị. Nó sẽ chọn ra một tập hợp thông số kỹ thuật (độ phân giải, tần số quét, màu sắc) tương thích chung thấp nhất hoặc tối ưu nhất để gửi ngược lại về nguồn phát. Điều này giải quyết vấn đề tương thích khi bốn màn hình có khả năng hiển thị khác nhau.

2. Khuếch đại và tái định thời (Amplification and Retiming)

• Tín hiệu đầu vào được làm sạch nhiễu (De-noising), được tái định thời (Retiming) để loại bỏ lỗi rung động (Jitter) và sau đó được nhân bản thành bốn luồng độc lập.

• Mỗi luồng được khuếch đại riêng biệt, cho phép tín hiệu chất lượng cao được truyền tải tới 4 cổng ra mà không bị suy hao, ngay cả trên cự ly cáp dài.

Lợi ích

Bộ chia HDMI 1 ra 4 OneCam là công cụ không thể thiếu để tạo ra một hệ thống hiển thị đồng bộ (Synchronized Display System). Nó giúp đơn giản hóa việc quản lý nội dung bằng cách chỉ cần một nguồn phát duy nhất, đồng thời đảm bảo chất lượng video không bị suy giảm nhờ khả năng khuếch đại chủ động.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Đặc tính	Bộ Chia HDMI OneCam (1x4, 4K/30Hz)	Sản phẩm khác
Độ Phân Giải Hỗ trợ	4K @ 30Hz	Tối đa 1080P @ 60Hz
Tốc Độ Tối Đa	~ 3.0 Gbps	~ 1.65 Gbps
Số Lượng Cổng Ra	4 Cổng	4 Cổng
Tính năng Khuếch đại	Tốt (Kéo dài tới 20m/1080P)	Hạn chế, dễ mất tín hiệu
Ứng dụng Lý tưởng	Digital Signage, Giám sát 4K cơ bản, Phòng chờ	Văn phòng, Thuyết trình Full HD

Ưu điểm và nhược điểm

Ưu điểm

• Phân phối tín hiệu bốn kênh: Giải pháp duy nhất để nhân bản tín hiệu ra bốn màn hình một cách đồng bộ.

• Hỗ trợ 4K cơ bản: Xử lý 4K @ 30Hz là đủ cho các ứng dụng hiển thị tĩnh hoặc video tốc độ khung hình thấp.

• Khuếch đại tích hợp: Khả năng kéo dài cự ly cáp 1080P lên tới 20m, giảm chi phí cáp dài và tăng tính linh hoạt lắp đặt.

Nhược điểm

• Giới hạn băng thông 4K: Chỉ hỗ trợ tối đa 4K @ 30Hz, không phù hợp cho các thiết bị yêu cầu 4K @ 60Hz hoặc HDR (High Dynamic Range), giới hạn ứng dụng trong gaming hoặc sản xuất video chuyên sâu.

• Phức tạp EDID: Khả năng xung đột EDID cao hơn (do phải thương lượng với 4 màn hình), đôi khi có thể cần phải ngắt kết nối một màn hình để thiết lập lại.

Hướng dẫn sử dụng

Bộ chia HDMI này là thiết bị chủ động (Active Splitter), do đó yêu cầu nguồn điện và việc kết nối tuân thủ một quy trình nhất định để đảm bảo tín hiệu ổn định trên cả bốn kênh đầu ra.

1. Chuẩn bị và kết nối nguồn điện

1. Kiểm tra thiết bị: Đảm bảo bộ chia, adapter nguồn đi kèm và các cáp HDMI đều ở tình trạng tốt.

2. Cung cấp nguồn điện: Cắm chắc chắn adapter nguồn DC vào cổng nguồn của Bộ chia HDMI-SPL1-4B 4K và kết nối với ổ cắm điện.

   • Đảm bảo đèn báo nguồn (Power LED) trên thiết bị sáng, xác nhận rằng mạch điện tử chủ động đã được kích hoạt.

2. Kết nối tín hiệu đầu vào (Input)

1. Tắt nguồn: Nên tắt nguồn điện của tất cả các thiết bị hiển thị và nguồn phát trước khi cắm/rút cáp HDMI.

2. Kết nối nguồn phát: Sử dụng một cáp HDMI chất lượng cao (ưu tiên chuẩn AWG26 hoặc dày hơn, không quá dài) để kết nối từ cổng HDMI OUT của thiết bị nguồn phát (Source: PC, Đầu phát, Console,...) vào cổng HDMI IN trên Bộ chia.

3. Kết nối tín hiệu đầu ra (Output)

1. Kết nối màn hình: Sử dụng các cáp HDMI riêng biệt (tối đa 4 cáp) để kết nối từ các cổng HDMI OUT 1, 2, 3, 4 trên Bộ chia đến cổng HDMI IN trên bốn thiết bị hiển thị (Display: Tivi, Màn hình, Máy chiếu).

2. Lưu ý cự ly cáp: Để duy trì chất lượng 4K @ 30Hz, độ dài cáp đầu ra không nên vượt quá 12 mét. Với độ phân giải 1080P, cáp có thể dài tối đa 20 mét.

4. Vận hành và thiết lập

1. Khởi động hệ thống: Bật nguồn các thiết bị hiển thị trước, sau đó bật nguồn thiết bị nguồn phát.

2. Chọn nguồn đầu vào: Trên mỗi thiết bị hiển thị, chọn đúng cổng HDMI IN bạn vừa kết nối.

3. Kiểm tra đồng bộ: Quan sát bốn màn hình để xác nhận nội dung hiển thị là đồng nhất và không có lỗi hình ảnh (như nhấp nháy, mất màu, hoặc mất tín hiệu).

Lưu ý khi sử dụng

• Xung đột EDID (Extended Display Identification Data)
• Tránh quá tải băng thông
• Bảo quản thiết bị

Chia sẻ cảm nhận cá nhân

• Anh Khôi, Hải Phòng: " Sử dụng dễ dàng, thiết kế chắc chắn, khả năng khuếch đại tín hiệu cao."

Đánh giá chung về sản phẩm

Đây là một bộ phân phối đa điểm hiệu quả về chi phí và tính năng. Mặc dù giới hạn ở 4K @ 30Hz, nhưng đối với các ứng dụng Digital Signage, hiển thị thông tin hoặc giám sát an ninh (những nơi 30Hz là chấp nhận được), OneCam HDMI-SPL1-4B 4K cung cấp hiệu năng ổn định và bền bỉ nhờ thiết kế vỏ kim loại chắc chắn.

Lời khuyên khi lựa chọn sản phẩm

• Nguồn phát của bạn là PC, Laptop, Đầu ghi Camera (NVR), TV Box...

• Nội dung của bạn chủ yếu là video, slide thuyết trình, hoặc hình ảnh giám sát (4K@30Hz là đủ mượt).

• Bạn ưu tiên độ ổn định và hoạt động liên tục (24/7).

Với kiến trúc kim loại chắc chắn và khả năng tái tạo tín hiệu chủ động, Bộ chia HDMI 1 ra 4 OneCam HDMI-SPL1-4B 4K là một công cụ mạnh mẽ và đáng tin cậy. Nó giải quyết triệt để bài toán sao chép tín hiệu 4K@30Hz ra 4 màn hình, mang lại giải pháp tối ưu về chi phí và hiệu suất cho các ứng dụng thương mại và Pro-AV. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
