Bộ HDMI Converter TVI/CVI/AHD SOFLY

Trong thế giới công nghệ giám sát an ninh, sự tồn tại song song của nhiều chuẩn tín hiệu khác nhau đặt ra một bài toán lớn về khả năng tương thích. Bộ chuyển đổi SOFLY TVI/CVI/AHD được ra đời như một giải pháp kỹ thuật chuyên dụng, một "phiên dịch viên" đa năng giúp phá vỡ rào cản, kết nối liền mạch giữa thế hệ camera analog HD và các thiết bị trình chiếu hiện đại.

Thị trường giám sát an ninh tại Việt Nam có một đặc thù là số lượng hệ thống camera sử dụng công nghệ analog HD (AHD, CVI, TVI) trên nền tảng cáp đồng trục vẫn còn chiếm một tỷ lệ rất lớn. Các hệ thống này có chi phí đầu tư ban đầu hợp lý và đáp ứng tốt nhu cầu giám sát cơ bản. Tuy nhiên, nhu cầu hiển thị hình ảnh từ các camera này lên các thiết bị hiện đại như TV HDMI, màn hình máy tính VGA ngày càng tăng, đặc biệt là tại các cửa hàng, văn phòng, sảnh khách sạn. Điều này tạo ra một thị trường ngách nhưng cực kỳ quan trọng cho các bộ chuyển đổi tín hiệu như SOFLY Converter.

Để cạnh tranh với camera IP, các nhà sản xuất lớn trong ngành an ninh đã phát triển các chuẩn analog HD vào khoảng những năm 2012-2014. AHD (phát triển bởi Nextchip), CVI (bởi Dahua), và TVI (bởi Hikvision) ra đời với cùng một mục tiêu: truyền tải video chất lượng cao 720p/1080p trên hạ tầng cáp đồng trục cũ, giúp người dùng nâng cấp hệ thống từ SD lên HD mà không phải đi lại toàn bộ dây. Sự bùng nổ của ba chuẩn này cũng đồng thời tạo ra nhu cầu về một thiết bị trung gian có khả năng "hiểu" được cả ba ngôn ngữ và "dịch" chúng sang các chuẩn hiển thị phổ thông. Các bộ chuyển đổi như SOFLY Converter chính là sản phẩm của quá trình tiến hóa công nghệ này.

Tính năng nổi bật

• Tương thích đầu vào 3 trong 1: Tự động nhận diện và xử lý tín hiệu từ camera theo chuẩn AHD, TVI, hoặc CVI mà không cần bất kỳ cài đặt nào.

• Linh hoạt cổng ra 3 trong 1: Xuất tín hiệu hình ảnh ra đồng thời cả 3 cổng thông dụng: HDMI, VGA và CVBS (BNC).

• Hỗ trợ độ phân giải Full HD: Có khả năng xử lý tín hiệu đầu vào và cho ra hình ảnh với độ phân giải tối đa 1080P, đảm bảo độ sắc nét.

• Chuyển đổi độ phân giải đầu ra: Tích hợp nút bấm vật lý cho phép dễ dàng chuyển đổi độ phân giải đầu ra giữa 1080P và 720P để phù hợp với nhiều loại màn hình khác nhau.

• Hoạt động tức thì: Thiết kế "Cắm là chạy" (Plug and Play), chỉ cần kết nối và cấp nguồn là thiết bị có thể hoạt động ngay lập tức.

• Kích thước siêu nhỏ gọn: Thiết kế nhỏ gọn với vỏ kim loại, dễ dàng giấu phía sau TV hoặc trong các hộp kỹ thuật.

Thiết kế và chất liệu

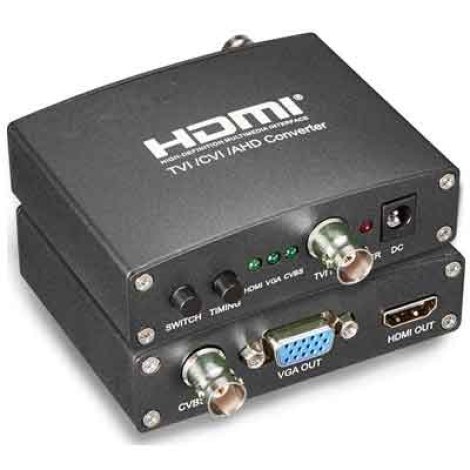

SOFLY Converter có thiết kế dạng hộp chữ nhật nhỏ gọn, ưu tiên tính bền bỉ và hiệu quả. Vỏ thiết bị được làm hoàn toàn từ hợp kim kim loại, giúp tản nhiệt tốt hơn và bảo vệ mạch điện bên trong khỏi các tác động vật lý. Các cổng kết nối được bố trí hợp lý trên các cạnh của thiết bị: một cổng BNC vào, ba cổng ra (HDMI, VGA, BNC-CVBS), một cổng cắm nguồn DC 5V và một nút bấm nhỏ để chuyển đổi độ phân giải.

Nguyên lý hoạt động

Thiết bị này là một bộ giải điều chế và chuyển đổi tín hiệu phức tạp được thu nhỏ. Quá trình hoạt động diễn ra như sau:

1. Nhận và giải điều chế: Chipset chính nhận tín hiệu analog HD được điều chế trên cáp đồng trục qua cổng BNC IN. Nó sẽ tự động xác định chuẩn tín hiệu (TVI, CVI hay AHD) và tiến hành giải điều chế để tách tín hiệu video thô.

2. Chuyển đổi Analog sang Digital (ADC): Tín hiệu video analog thô sau đó được đưa qua một bộ chuyển đổi ADC để số hóa thành một luồng dữ liệu video kỹ thuật số.

3. Xử lý và xuất tín hiệu: Luồng dữ liệu kỹ thuật số này được đưa đến một bộ xử lý hình ảnh. Tại đây, nó được định dạng lại và xuất ra đồng thời ở 3 chuẩn:

   • HDMI: Dữ liệu được mã hóa theo chuẩn HDMI kỹ thuật số.

   • VGA: Dữ liệu được chuyển đổi ngược lại thành tín hiệu analog theo chuẩn VGA.

   • CVBS: Dữ liệu được chuyển đổi thành tín hiệu video composite analog cơ bản.

Lợi ích

• Tái sử dụng hạ tầng hiệu quả: Cho phép tận dụng toàn bộ hệ thống camera và cáp đồng trục hiện có để kết nối với các thiết bị hiển thị thế hệ mới.

• Tăng cường khả năng hiển thị: Dễ dàng đưa hình ảnh từ camera giám sát lên TV, máy chiếu để nhiều người cùng quan sát, phục vụ mục đích quảng bá, cảnh báo hoặc theo dõi công cộng.

• Tiết kiệm chi phí đáng kể: Là giải pháp kinh tế hơn rất nhiều so với việc phải thay thế toàn bộ hệ thống camera hoặc đầu ghi hình chỉ để có cổng ra HDMI/VGA.

• Công cụ chẩn đoán linh hoạt: Trở thành một trợ thủ đắc lực cho kỹ thuật viên, giúp kiểm tra và cân chỉnh camera tại chỗ một cách nhanh chóng.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tính Năng	Bộ Chuyển Đổi SOFLY	Bộ Chuyển Đổi khác
Hỗ Trợ Đầu Vào	TVI / CVI / AHD (3 trong 1)	Thường chỉ hỗ trợ 1 hoặc 2 chuẩn
Cổng Ra Tín Hiệu	HDMI / VGA / CVBS (Đồng thời)	Thường chỉ có HDMI hoặc HDMI + CVBS
Nút Chuyển Độ Phân Giải	Có (720p/1080p)	Hiếm có hoặc không
Cổng BNC Loop Out	Không	Không
Chất Lượng Vỏ	Kim loại	Thường là nhựa

Ưu điểm và nhược điểm

Ưu điểm

• Cực kỳ linh hoạt với khả năng tương thích 3 chuẩn đầu vào và 3 chuẩn đầu ra.

• Thiết kế vỏ kim loại chắc chắn, bền bỉ và nhỏ gọn.

• Chất lượng hình ảnh đầu ra tốt, giữ được độ nét 1080P.

• Rất dễ sử dụng, không cần cài đặt.

Nhược điểm

• Không có cổng BNC Loop Out, gây bất tiện nếu muốn vừa xuất ra TV vừa kết nối về đầu ghi.

• Phải sử dụng nguồn điện ngoài, không lấy được nguồn từ cáp đồng trục.

Hướng dẫn sử dụng

1. Kết nối camera: Dùng cáp đồng trục nối camera AHD/TVI/CVI của bạn vào cổng "BNC IN".

2. Sử dụng cổng HDMI: Dùng cáp HDMI để nối từ cổng "HDMI OUT" trên thiết bị đến TV hoặc màn hình của bạn.

3. Sử dụng cổng VGA: Dùng cáp VGA để nối từ cổng "VGA OUT" đến màn hình máy tính hoặc máy chiếu.

4. Sử dụng cổng CVBS: Dùng cáp đồng trục nối từ cổng "CVBS OUT" đến các thiết bị hỗ trợ đầu vào AV.

5. Sử dụng nút chuyển độ phân giải: Sau khi cắm nguồn và kết nối, nếu màn hình không lên hình hoặc báo "không hỗ trợ", hãy nhấn nút nhỏ màu đen trên thiết bị một lần. Thao tác này sẽ chuyển đổi độ phân giải đầu ra giữa 1080P và 720P. Hãy chọn độ phân giải mà màn hình của bạn hỗ trợ.

Lưu ý khi sử dụng

• Sản phẩm này không hoạt động với camera IP (camera mạng) hoặc camera analog chuẩn SD cũ (độ phân giải thấp).

• Đảm bảo bạn cấp đúng nguồn điện DC 5V/1A. Sử dụng sai nguồn có thể gây hỏng thiết bị.

• Nếu bạn cần vừa xem trên TV vừa ghi hình vào đầu ghi, hãy tìm các dòng sản phẩm có thêm cổng "BNC Loop Out".

• Sử dụng cáp đồng trục và cáp HDMI/VGA chất lượng tốt để đảm bảo tín hiệu không bị nhiễu.

Chia sẻ cảm nhận cá nhân

• Anh Thăng, Thái Bình chia sẻ rằng: "Từ kinh nghiệm của một kỹ thuật viên, đây là một thiết bị "nhỏ nhưng có võ". Sự tiện lợi của việc có thể nhanh chóng trích xuất tín hiệu từ bất kỳ camera analog HD nào của khách hàng ra một màn hình test cầm tay là không thể đo đếm được. Nó giúp xác định lỗi (do camera hay do đường dây) một cách chính xác. Vỏ kim loại cũng cho cảm giác yên tâm hơn nhiều so với các loại vỏ nhựa rẻ tiền. Đây là một thiết bị chắc chắn nên có trong túi đồ nghề của bất kỳ ai làm trong ngành CCTV. "

Đánh giá chung về sản phẩm

Bộ chuyển đổi SOFLY TVI/CVI/AHD là một công cụ giải quyết vấn đề xuất sắc, hiệu quả và có chi phí hợp lý. Nó thực hiện hoàn hảo vai trò là cầu nối công nghệ, mang lại sự linh hoạt tối đa trong việc kết nối và hiển thị cho các hệ thống giám sát analog HD. Dù có một vài hạn chế nhỏ, nhưng với những gì nó mang lại, đây là một sản phẩm rất đáng giá.

Lời khuyên về cách lựa chọn sản phẩm

• Đối với chủ cửa hàng, doanh nghiệp: Nếu bạn muốn hiển thị một kênh camera bất kỳ ra màn hình TV chào khách, đây là giải pháp đơn giản và tiết kiệm nhất.

• Đối với kỹ thuật viên lắp đặt: Đây là một công cụ gần như bắt buộc phải có để kiểm tra, chẩn đoán và cân chỉnh camera một cách nhanh chóng và chuyên nghiệp.

• Đối với người dùng cần vừa xem vừa ghi hình: Nếu nhu cầu của bạn là vừa xuất hình ảnh ra TV, vừa phải đưa tín hiệu đó về đầu ghi DVR, bạn nên tìm hiểu các mẫu mã cao cấp hơn có thêm cổng BNC Loop Out.

Trong một thế giới công nghệ không ngừng thay đổi, khả năng kết nối và tích hợp các hệ thống cũ với thiết bị mới là vô cùng quan trọng. Bộ chuyển đổi SOFLY TVI/CVI/AHD đã chứng tỏ vai trò xuất sắc của mình như một giải pháp linh hoạt, đáng tin cậy và hiệu quả về mặt chi phí. Nó không chỉ giúp kéo dài vòng đời của các hệ thống camera hiện có mà còn mở ra những khả năng hiển thị mới, tối đa hóa giá trị đầu tư của bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
