Chống sét cho hệ thống camera (CCTV): Bảo vệ đầu ghi & mắt cam

Bạn đầu tư cả chục triệu cho hệ thống camera để bảo vệ nhà cửa vậy mà chỉ sau một cơn giông, toàn bộ mắt camera ngoài trời tối đen, đầu ghi không lên hình, switch PoE cháy cổng LAN, adapter phỏng khét… khiến cả hệ thống CCTV “gục” ngay lúc cần nhất. Không phải do thiết bị kém, cũng không phải do lắp đặt sai thủ phạm chính là sét lan truyền, luồng xung điện cực mạnh len theo dây nguồn và dây mạng, phá hỏng camera IP, camera Analog và cả đầu ghi NVR/DVR chỉ trong vài phần nghìn giây. Nếu bạn không muốn tiếp tục trả giá đắt vì những hư hỏng âm thầm này, Nhật Thực sẽ hướng dẫn cách chống sét cho camera, bảo vệ đầu ghi, và giữ cho toàn bộ hệ thống vận hành an toàn trong mọi mùa giông bão.

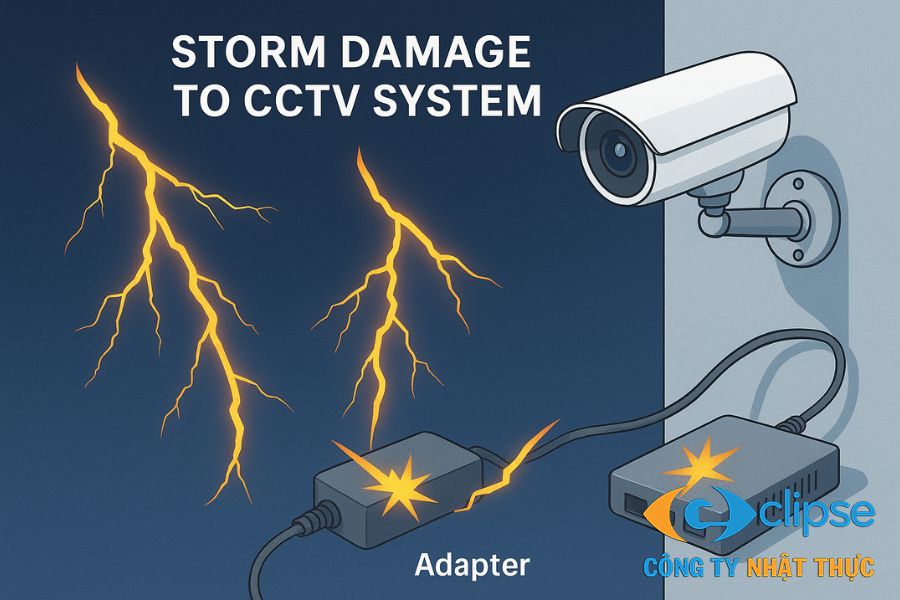

3 Đường sét đánh vào hệ thống camera của bạn (Không chỉ 1)

Lan truyền qua nguồn điện AC (Phổ biến nhất):

Khi sét đánh vào lưới điện, xung điện lan truyền theo đường 220V với tốc độ cực nhanh, xuyên qua toàn bộ thiết bị điện trong nhà. Hệ thống camera lại sử dụng nhiều điểm cấp nguồn từ adapter từng mắt, nguồn tổng cho đầu ghi DVR/NVR đến switch PoE nên chúng trở thành mục tiêu “ăn đòn” đầu tiên. Chỉ cần một xung điện đủ lớn, adapter có thể nổ tụ, nguồn tổng cháy bo, và switch PoE lập tức dừng hoạt động. Đây là dạng hư hỏng mà hầu hết người dùng đều từng gặp, nhưng lại không biết nguyên nhân thật sự đến từ sét lan truyền, chứ không phải do thiết bị chất lượng kém.

Điều đáng nói là hiện tượng này xuất hiện liên tục vào mùa mưa bão, đặc biệt ở những khu vực có lưới điện yếu, đường dây đi nổi hoặc gần trạm biến áp. Người dùng thường chỉ phát hiện ra sự cố khi camera tắt hàng loạt dù trước đó vẫn hoạt động bình thường. Đây chính là lý do tại sao mọi hệ thống CCTV từ gia đình đến doanh nghiệp đều phải có giải pháp chống sét cho camera qua đường nguồn, nếu không muốn phải thay thiết bị tốn kém mỗi năm.

Lan truyền qua cáp tín hiệu (Nguy hiểm nhất):

Sét không cần đánh trúng nhà bạn; chỉ cần đánh gần, xung sét đã có thể chạy theo dây Coax (camera Analog) hoặc dây mạng LAN (camera IP) để xuyên thẳng vào đầu ghi. Một khi xung sét đi vào đường tín hiệu, nó sẽ đánh vào cổng của đầu ghi hoặc mắt camera, gây cháy mainboard, khiến hệ thống mất hình ngay lập tức. Vì dây tín hiệu luôn kết nối trực tiếp từ camera ngoài trời về đầu ghi, đường đi của xung sét trở nên cực kỳ “thông thoáng”, khiến mức độ phá hủy gần như tuyệt đối.

Đây chính là nguyên nhân phổ biến nhất khiến nhiều nhà thấy camera “chết đồng loạt” sau giông mà không hiểu vì sao. Hỏng một mắt camera ngoài trời có thể kéo theo hỏng cả đầu ghi, switch, hoặc nhiều camera khác cùng chung đường dây. Với doanh nghiệp có hàng chục camera, chi phí thay thế sau một trận sét lan truyền có thể cao gấp nhiều lần so với việc lắp thiết bị chống sét tín hiệu ngay từ đầu. Vì vậy, bảo vệ đường tín hiệu chính là lớp quan trọng nhất trong chống sét cho hệ thống CCTV.

Đánh thẳng vào Mắt camera ngoài trời:

Những camera lắp trên cột sắt, tường ngoài trời, mái tôn hoặc vị trí cao đặc biệt là camera PTZ cực kỳ dễ trở thành điểm hút điện tích, hoạt động như một “kim thu sét mini”. Khi bị đánh trực tiếp, camera thường cháy bo mạch hoàn toàn, lens có thể nổ, vỏ nhựa biến dạng và thiết bị gần như không thể sửa chữa. Đáng sợ hơn, dạng tấn công này thường xảy ra bất ngờ, chỉ trong vài phần nghìn giây, khiến người dùng không có bất kỳ cơ hội nào để kịp ngắt nguồn hay bảo vệ thiết bị.

Sét lan ngược theo dây tín hiệu vào hệ thống bên trong, gây hư hỏng đầu ghi, switch hoặc nhiều mắt camera khác. Một cú đánh trực tiếp có thể làm tê liệt toàn bộ hệ thống CCTV chỉ trong tích tắc. Tuy mức độ xảy ra thấp hơn so với lan truyền nguồn hoặc tín hiệu, nhưng thiệt hại của đánh thẳng luôn là lớn nhất, và chi phí phục hồi gần như luôn vượt xa chi phí đầu tư chống sét ban đầu.

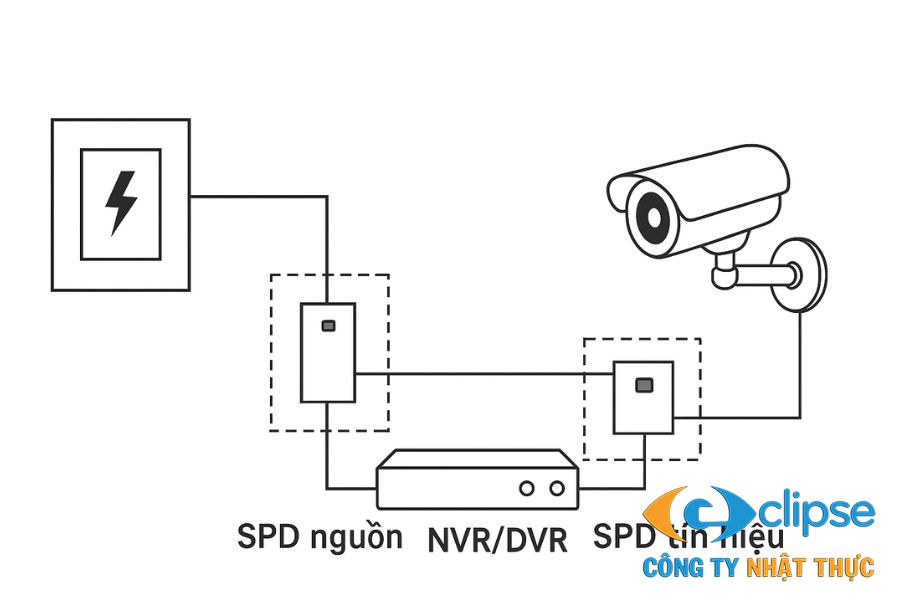

Giải pháp bảo vệ toàn diện 3 lớp cho hệ thống camera

Bảo vệ nguồn điện (Lớp 1):

• Cách làm: Triển khai SPD đường nguồn (Type 2, 20 - 40kA) trực tiếp tại tủ điện cấp nguồn cho hệ thống camera hoặc tại tủ điện tổng. Đây là lớp bảo vệ đầu tiên giúp chặn dòng sét lan truyền đi theo dây nguồn nguyên nhân gây cháy nổ adapter, hỏng nguồn đầu ghi và thổi toàn bộ hệ thống. Việc lắp SPD tại đúng điểm cấu trúc điện sẽ giúp triệt tiêu xung sét chỉ trong vài micro-giây, đảm bảo nguồn cấp luôn ổn định.
• Thiết bị: Sử dụng SPD 1 Pha 220V từ các thương hiệu tiêu chuẩn như Schneider hoặc OBO. Các dòng SPD này có khả năng chịu dòng sét lớn, độ bền cao, có module thay thế, đồng thời tích hợp báo hiệu tình trạng làm việc giúp chủ nhà/doanh nghiệp dễ kiểm soát.

Bảo vệ tín hiệu (Lớp 2 - Quan trọng)

• Cách làm: Lắp thiết bị chống sét tín hiệu ngay trước cổng vào của đầu ghi hoặc switch PoE. Đây là vị trí “vàng” để chắn lại dòng sét lan truyền theo dây mạng, dây PoE, dây đồng trục vốn là tác nhân thường xuyên gây cháy cổng LAN, hỏng switch hoặc chập bo mạch đầu ghi. Lớp bảo vệ này đặc biệt quan trọng nếu hệ thống camera có dây kéo ngoài trời hoặc lắp trên trụ kim loại.
• Thiết bị:
  • Camera IP: Sử dụng SPD cho đường mạng LAN/PoE để bảo vệ cổng LAN và đường cấp nguồn PoE.
  • Camera Analog: Sử dụng SPD cho đường cáp Coaxial/Đồng trục để chống xung sét lan truyền theo dây đồng trục tới DVR.

Các thiết bị SPD tín hiệu giúp hấp thụ xung điện áp tức thời, giữ ổn định mức tín hiệu và bảo vệ toàn bộ thiết bị đầu cuối.

Bảo vệ tiếp địa (Lớp 3)

• Cách làm: Tất cả thiết bị SPD của hai lớp trên (nguồn + tín hiệu) bắt buộc phải được nối xuống một hệ thống tiếp địa đạt chuẩn. Đây chính là “điểm xả an toàn”, nơi toàn bộ dòng sét sẽ được dẫn thẳng xuống đất chỉ trong vài phần nghìn giây thay vì vòng ngược lại phá hỏng thiết bị. Nhiều người đầu tư SPD nhưng bỏ qua tiếp địa, dẫn đến việc SPD gần như vô tác dụng, khiến camera vẫn hỏng dù đã lắp chống sét. Vì vậy, lớp tiếp địa không phải tùy chọn mà là nền tảng của mọi giải pháp chống sét hiệu quả.
• Vỏ kim loại của đầu ghi, switch, tủ điện, ống thép, máng cáp và cả cột lắp camera ngoài trời cũng cần được nối đất đúng kỹ thuật. Việc này giúp xả điện tích dư, giảm nguy cơ chập cháy, và bảo vệ an toàn cho người sử dụng khi chạm vào thiết bị. Một hệ thống camera có tiếp địa chuẩn sẽ hoạt động ổn định hơn, ít lỗi vặt hơn và gần như miễn nhiễm với các cú đánh sét lan truyền nâng cao độ bền toàn bộ hệ thống CCTV theo thời gian.
