Converter Quang HDTEC 16 Port BNC Video

Thị trường giám sát an ninh đang chứng kiến sự hội tụ của nhiều công nghệ, nhưng các hệ thống camera Analog độ nét cao (AHD/CVI/TVI) vẫn duy trì vai trò quan trọng, đặc biệt trong các dự án cần tận dụng hạ tầng cáp đồng trục hiện có. Tuy nhiên, thách thức lớn nhất là làm thế nào để truyền tải một số lượng lớn kênh video HD qua khoảng cách xa mà không bị suy hao hay nhiễu. Converter Quang HDTEC 16 Port BNC Video là một giải pháp đột phá, cho phép truyền tải mười sáu kênh video HD Analog sắc nét đồng thời qua một sợi quang duy nhất, tối ưu hóa triệt để hiệu quả và chi phí cho các hệ thống giám sát quy mô lớn, từ các tòa nhà phức hợp đến các khu công nghiệp.

Thiết kế và chất liệu

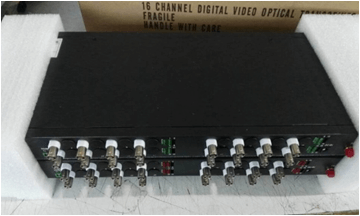

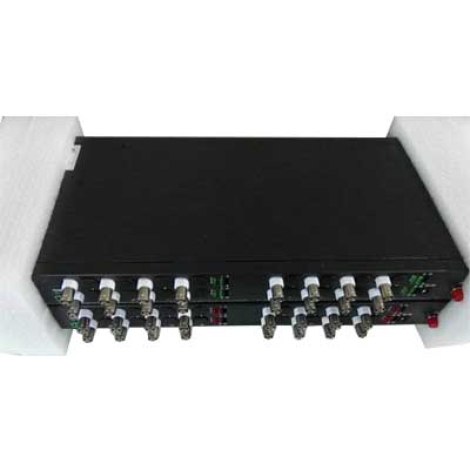

Converter Quang HDTEC 16 Port BNC Video được thiết kế để tích hợp mật độ cổng cao trong một thiết bị chuyên nghiệp, dễ dàng lắp đặt vào tủ rack hoặc các trung tâm giám sát. Vỏ ngoài làm từ vật liệu chất lượng cao, đảm bảo độ bền vượt trội và khả năng chống chịu tốt với điều kiện môi trường, kéo dài tuổi thọ sản phẩm. Các cổng kết nối BNC Video và cổng quang FC Fast Connect được gia công tỉ mỉ, đảm bảo tín hiệu truyền dẫn ổn định và giảm thiểu suy hao, mang lại sự tin cậy tuyệt đối cho hệ thống giám sát của bạn. Thiết kế này không chỉ tối ưu không gian mà còn giúp việc đi dây trở nên gọn gàng và bảo trì thuận tiện.

Nguyên lý hoạt động

HDTEC 16 Port BNC Video vận hành dựa trên nguyên lý chuyển đổi đa kênh tín hiệu video Analog độ nét cao sang tín hiệu quang và ngược lại. Khi mười sáu luồng tín hiệu video chuẩn AHD/CVI/TVI 1080P từ các camera Analog được cấp vào mười sáu cổng BNC Video, thiết bị sẽ số hóa và mã hóa đồng thời các tín hiệu này thành xung ánh sáng. Các xung ánh sáng sau đó được truyền dẫn hiệu quả qua cáp quang loại Single-mode, Single fiber thông qua đầu Fast connect FC.

Ở phía đầu nhận, một bộ chuyển đổi tương tự sẽ thu nhận xung ánh sáng, giải mã và chuyển đổi chúng trở lại thành mười sáu luồng tín hiệu video Analog riêng biệt để kết nối với đầu ghi hình (DVR) hoặc màn hình hiển thị. Quá trình này diễn ra liên tục, cho phép truyền tải video HD 1080P sắc nét qua khoảng cách lên đến 20Km với bước sóng quang từ 1310nm – 1550nm, vượt xa giới hạn của cáp đồng trục truyền thống. Thiết bị còn có khả năng tự động bù suy hao cáp đồng trục, hỗ trợ truyền tải 1080p lên đến 300m và 720p lên đến 500m qua cáp đồng trục trước khi chuyển đổi sang quang, đảm bảo chất lượng hình ảnh được duy trì tối ưu.

Tính năng nổi bật

Converter Quang HDTEC 16 Port BNC Video tích hợp các tính năng kỹ thuật ưu việt, tối ưu hóa cho hệ thống camera HD Analog quy mô lớn:

• Bộ chuyển đổi video quang: Chuyển đổi tín hiệu Video sang Quang và ngược lại, là cầu nối không thể thiếu cho hệ thống giám sát Analog trên nền tảng cáp quang.

• Ngõ vào quang hiệu suất cao: Sử dụng cáp quang Single-mode, Single fiber cùng đầu Fast connect FC, tối ưu cho truyền dẫn đường dài và lắp đặt nhanh chóng, tiết kiệm chi phí cáp.

• Ngõ ra Video BNC đa năng (16 cổng): Cung cấp 16 PORT BNC Video, cho phép truyền tải đồng thời mười sáu kênh video Analog HD qua một sợi quang duy nhất, tối ưu hóa việc sử dụng hạ tầng cáp.

• Hỗ trợ đa chuẩn HD Analog: Tương thích với các chuẩn AHD/CVI/TVI 1080P, đảm bảo khả năng tích hợp rộng rãi với hầu hết các loại camera HD Analog hiện nay, bảo vệ khoản đầu tư hiện có.

• Khoảng cách truyền dẫn vượt trội: Với bước sóng quang 1310nm – 1550nm, thiết bị có thể truyền tín hiệu video HD ổn định lên đến 20Km, phá vỡ rào cản khoảng cách của cáp đồng trục và mang lại sự linh hoạt trong triển khai.

• Tự động bù suy hao cáp đồng trục: Hỗ trợ tự động bù cho cáp đồng trục 75-5, cho phép truyền tải 1080p lên đến 300m và 720p lên đến 500m qua cáp đồng trục trước khi chuyển đổi quang, giữ vững chất lượng hình ảnh ngay cả khi cáp đồng trục đã đi qua một khoảng cách nhất định.

• Chứng nhận EMI đầy đủ: Đạt các chứng nhận quan trọng như CE, FCC, VCCI, C-Tick, đảm bảo sản phẩm tuân thủ các quy định về tương thích điện từ, giảm thiểu nhiễu và an toàn cho người dùng, chứng minh chất lượng sản phẩm.

Lợi ích

Converter Quang HDTEC 16 Port BNC Video mang lại những giá trị cốt lõi và lợi ích chiến lược không thể phủ nhận cho việc triển khai hệ thống giám sát:

• Tối ưu hóa hạ tầng và chi phí đáng kể: Với khả năng truyền tải 16 kênh video trên một sợi quang duy nhất, thiết bị giảm thiểu đáng kể số lượng cáp cần thiết, đơn giản hóa việc đi dây và tiết kiệm chi phí triển khai tối đa cho các dự án quy mô lớn, nơi có hàng chục, thậm chí hàng trăm camera.

• Mở rộng phạm vi giám sát HD không giới hạn: Cho phép đưa tín hiệu video HD 1080P từ mười sáu camera đến DVR hoặc trung tâm điều khiển ở khoảng cách 20Km mà không ảnh hưởng chất lượng, mở rộng tầm nhìn giám sát đến những khu vực xa xôi.

• Bảo toàn chất lượng hình ảnh gốc: Tín hiệu quang miễn nhiễm với nhiễu điện từ, sét đánh và suy hao, đảm bảo hình ảnh sắc nét, rõ ràng như khi truyền ở khoảng cách gần, cung cấp bằng chứng giám sát chất lượng cao.

• Độ ổn định và bảo mật cao: Giảm thiểu các rủi ro liên quan đến cáp đồng trục truyền thống, tăng cường tính toàn vẹn và độ tin cậy của hệ thống giám sát, đảm bảo hoạt động liên tục.

• Tận dụng hạ tầng hiện có: Lý tưởng để nâng cấp hoặc mở rộng các hệ thống camera AHD/CVI/TVI mà không cần thay thế toàn bộ hệ thống cáp đồng trục cũ, tối ưu hóa khoản đầu tư và rút ngắn thời gian triển khai.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng / Sản phẩm	HDTEC 16 Port BNC Video	Converter khác
Số cổng Video	16 PORT BNC Video	16 PORT BNC Video
Ngõ vào quang	Single-mode, Single fiber	Single-mode, Dual fiber
Đầu nối quang	FC (Fast connect)	SC
Hỗ trợ chuẩn Video	AHD/CVI/TVI 1080P	AHD/CVI/TVI/CVBS 1080P/720P
Bước sóng quang	1310nm – 1550nm	1310nm / 1550nm
Khoảng cách truyền	20Km	15Km
Tự động bù cáp đồng	1080p: 300m, 720p: 500m (75-5 Coax)	Không đề cập
Chứng nhận EMI	CE, FCC, VCCI, C-Tick	CE, FCC

Ưu điểm và nhược điểm

Ưu điểm

• Truyền tải 16 kênh Video trên 1 sợi quang: Đây là điểm mạnh vượt trội, tối ưu hóa triệt để việc sử dụng cáp quang và giảm thiểu đáng kể chi phí hạ tầng cho các hệ thống giám sát lớn, nơi có mật độ camera cao.

• Hỗ trợ đa chuẩn HD Analog 1080P: Tương thích rộng rãi với các loại camera AHD/CVI/TVI phổ biến trên thị trường, mang lại sự linh hoạt cao trong việc tích hợp và bảo vệ khoản đầu tư hiện có.

• Khoảng cách truyền dẫn xa (20Km): Phá vỡ mọi giới hạn về khoảng cách của cáp đồng trục, cho phép triển khai hệ thống giám sát ở những vị trí xa xôi, khó tiếp cận, mở rộng tầm phủ sóng tối đa.

• Chất lượng video được bảo toàn: Tín hiệu quang miễn nhiễm nhiễu điện từ, cùng với tính năng tự động bù suy hao cáp đồng trục, giúp giữ nguyên chất lượng hình ảnh sắc nét, đảm bảo bằng chứng rõ ràng và đáng tin cậy.

• Dễ dàng lắp đặt với FC Fast Connect: Tiết kiệm thời gian và công sức thi công, đặc biệt quan trọng trong các dự án quy mô lớn, giúp triển khai nhanh chóng.

• Đầy đủ chứng nhận chất lượng: Đạt các chứng nhận quốc tế như CE, FCC, VCCI, C-Tick, đảm bảo độ tin cậy và an toàn khi vận hành trong thời gian dài, mang lại sự an tâm cho người dùng.

Nhược điểm

• Không tích hợp kênh Data/RS485: Sản phẩm này chỉ truyền tín hiệu video. Nếu cần điều khiển PTZ hoặc truyền dữ liệu khác (ví dụ: âm thanh, alarm), người dùng sẽ phải sử dụng thêm một bộ chuyển đổi data riêng, làm tăng độ phức tạp của hệ thống và chi phí bổ sung.

• Giới hạn ở 16 kênh Video: Đối với các hệ thống siêu lớn cần truyền tải hơn 16 kênh video từ một điểm tập trung qua một sợi quang, có thể cần các giải pháp ghép kênh quang chuyên dụng hơn hoặc nhiều bộ converter.

• Thiết bị Unmanaged: Là thiết bị plug-and-play đơn giản, không có các tính năng quản lý mạng nâng cao (ví dụ: SNMP, VLAN), thiếu khả năng giám sát trạng thái từ xa hoặc cấu hình tinh chỉnh.

Hướng dẫn sử dụng

Để đảm bảo Converter Quang HDTEC 16 Port BNC Video hoạt động ổn định và đạt hiệu suất tối ưu, bạn hãy làm theo các hướng dẫn sau:

• Kết nối vật lý:

  • Tại phía phát, kết nối mười sáu cáp đồng trục BNC từ các camera vào mười sáu cổng BNC của Converter.

  • Cắm cáp quang Single-mode (sợi đơn) vào đầu nối FC trên Converter.

  • Cấp nguồn cho Converter. Đèn báo trạng thái (ví dụ: Power, Video Link cho từng kênh) sẽ sáng.

  • Tại phía nhận, thực hiện tương tự: kết nối cáp quang và cấp nguồn. Kết nối mười sáu cáp đồng trục từ Converter đến mười sáu cổng BNC trên DVR hoặc màn hình hiển thị.

• Kiểm tra tín hiệu: Đảm bảo cả hai bộ (phát và nhận) đều được cấp nguồn và có tín hiệu quang kết nối ổn định (đèn Link quang sáng). Kiểm tra tín hiệu video hiển thị trên DVR hoặc màn hình để xác nhận tất cả các kênh đều hoạt động bình thường và không có nhiễu.

• Sắp xếp cáp: Đối với 16 cổng BNC, việc sắp xếp cáp gọn gàng là rất quan trọng để tránh tình trạng rối dây và dễ dàng cho việc bảo trì sau này.

Lưu ý khi sử dụng

• Không nhìn trực tiếp vào đầu sợi quang khi thiết bị đang hoạt động: Tia laser phát ra có thể gây hại nghiêm trọng cho mắt, hãy luôn cẩn trọng và sử dụng thiết bị bảo hộ nếu cần.

• Không uốn cong sợi quang quá mức: Sợi quang rất nhạy cảm; việc uốn cong mạnh có thể gây suy hao tín hiệu nghiêm trọng hoặc làm đứt sợi. Luôn tuân thủ bán kính uốn cong tối thiểu được khuyến nghị bởi nhà sản xuất cáp quang.

• Đảm bảo vệ sinh đầu nối quang: Bụi bẩn hoặc vết bẩn nhỏ trên bề mặt đầu FC có thể gây suy hao tín hiệu đáng kể và ảnh hưởng đến chất lượng video. Luôn sử dụng dụng cụ vệ sinh quang chuyên dụng (như bút lau sợi quang) trước khi cắm.

• Sử dụng đúng loại cáp quang: Chỉ dùng cáp quang Single-mode, Single fiber phù hợp với thiết bị để đảm bảo tương thích và khoảng cách truyền dẫn được tối ưu.

• Tránh đặt thiết bị ở nơi có nhiệt độ quá cao, ẩm ướt hoặc bụi bẩn: Môi trường khắc nghiệt sẽ làm giảm tuổi thọ thiết bị và ảnh hưởng đến hiệu suất hoạt động. Đảm bảo có đủ không gian thông gió cho thiết bị.

Chia sẻ cảm nhận cá nhân

• Chị Huệ, Thái Bình chia sẻ rằng: "Với kinh nghiệm dày dặn trong việc triển khai các dự án giám sát quy mô lớn, tôi thấy Converter Quang HDTEC 16 Port BNC Video là một giải pháp cực kỳ hiệu quả về chi phí và tối ưu hóa hạ tầng cho các hệ thống Analog HD có mật độ camera cao. Khả năng truyền tải mười sáu kênh video HD 1080P qua 20Km chỉ bằng một sợi quang đơn là một điểm mạnh thực sự không thể phủ nhận và là yếu tố then chốt giúp đơn giản hóa việc triển khai. Điều này giúp tôi giảm thiểu đáng kể số lượng cáp đồng trục cần phải kéo, đơn giản hóa việc quản lý dây và tiết kiệm chi phí nhân công cho các dự án với nhiều cụm camera Analog ở xa."

Đánh giá chung về sản phẩm

Converter Quang HDTEC 16 Port BNC Video là một bộ chuyển đổi quang điện video đa kênh chuyên biệt và hiệu quả cho các hệ thống giám sát HD Analog quy mô lớn. Sản phẩm nổi bật với khả năng truyền tải mười sáu kênh tín hiệu AHD/CVI/TVI 1080P xa đến 20Km trên một sợi quang đơn, đồng thời duy trì chất lượng hình ảnh tối ưu. Với khả năng tương thích rộng, tính năng tự động bù suy hao và độ tin cậy được chứng nhận, đây là một lựa chọn lý tưởng để mở rộng phạm vi phủ sóng của camera Analog HD một cách kinh tế, ổn định và hiệu quả, đặc biệt tại các khu vực tập trung số lượng lớn camera.

Lời khuyên về cách lựa chọn sản phẩm

Khi xem xét Converter Quang HDTEC 16 Port BNC Video, bạn nên cân nhắc các yếu tố sau để đảm bảo đây là lựa chọn phù hợp nhất:

• Số lượng kênh video cần truyền: Nếu bạn cần truyền tải từ 9 đến 16 kênh video HD Analog từ một điểm tập trung đến điểm khác qua khoảng cách xa, sản phẩm này là lý tưởng và hiệu quả nhất về mặt hạ tầng cáp.

• Loại hệ thống camera: Hoàn hảo nếu bạn đang sử dụng hoặc có kế hoạch triển khai hệ thống camera AHD/CVI/TVI 1080P.

• Khoảng cách truyền dẫn: Nếu khoảng cách giữa các điểm giám sát vượt quá giới hạn của cáp đồng trục (trên vài trăm mét), đây là giải pháp tối ưu lên đến 20Km.

• Tối ưu hóa hạ tầng cáp: Nếu mục tiêu của bạn là giảm thiểu tối đa số lượng cáp đồng trục và đơn giản hóa hệ thống dây, khả năng truyền 16 kênh trên một sợi quang là một điểm cộng rất lớn, mang lại hiệu quả về chi phí và công sức.

• Nhu cầu tích hợp Data/PTZ: Lưu ý rằng sản phẩm này chỉ truyền video. Nếu bạn cần truyền tín hiệu điều khiển PTZ hoặc dữ liệu khác (ví dụ: âm thanh), bạn sẽ cần các bộ chuyển đổi bổ sung riêng biệt. Hãy tìm hiểu các model tích hợp đa chức năng nếu nhu cầu của bạn phức tạp hơn.

• Ngân sách và hiệu quả chi phí: Sản phẩm này mang lại giải pháp hiệu quả về chi phí cho việc truyền tải đa kênh video HD Analog qua sợi quang, đặc biệt khi so sánh với việc kéo 16 sợi cáp đồng trục riêng biệt.

Nhìn chung, Converter Quang HDTEC 16 Port BNC Video là một thành phần then chốt trong việc hiện đại hóa và mở rộng các hệ thống giám sát Analog độ nét cao. Bằng cách cung cấp giải pháp truyền tải đồng thời mười sáu kênh video HD qua khoảng cách xa trên một sợi quang duy nhất, thiết bị này không chỉ nâng cao hiệu quả giám sát mà còn tối ưu hóa hạ tầng triệt để và giảm thiểu chi phí. Đây là lựa chọn thông minh để mở rộng tầm nhìn an ninh của bạn một cách tích hợp, liền mạch và đáng tin cậy, đặc biệt tại các khu vực tập trung số lượng lớn camera Analog. Hãy liên hệ với chúng tôi qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Kiến An, Hải Phòng
