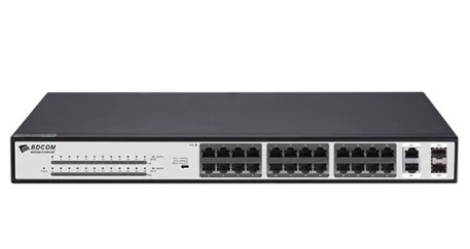

Switch mạng POE BDCOM S1226-24P

Shanghai Baud Data Communication Co., Ltd (BDCOM) từ lâu đã mark dấu ấn sâu sắc như một tượng đài chế tác phần cứng viễn thông lỳ lợm tại châu Á. Trải qua nhiều chu kỳ tiến hóa cấu trúc bo mạch, bên cạnh các dòng Switch Managed phức tạp, BDCOM đã khôn khéo tinh lọc các công nghệ mạch nguồn cao cấp để đưa vào dải sản phẩm Smart Unmanaged S1200 Series. Sự ra đời của mã S1226-24P đánh dấu bước bứt phá chiến lược nhằm phổ cập hóa dải nguồn đậm đặc 370W và cơ chế chuyển mạch Switch gạt logic 3 chế độ vào hạ tầng giám sát bình dân, kiến tạo một giải pháp cơ điện có vòng đời vận hành bền bỉ vĩnh viễn.

Trong bối cảnh bùng nổ của hạ tầng giám sát quang hệ đại chúng và ma trận kết nối biên SOHO, dải thiết bị cấp nguồn tập trung lớp Unmanaged hiệu năng cao đang chứng kiến sức cầu trắc lượng vô cùng dồi dào. Các tổng thầu cơ điện và kỹ sư thực địa thường xuyên đối mặt với áp lực tối ưu hóa chi phí vật tư nhưng bắt buộc phải duy trì công suất nguồn đậm đặc cho hệ thống IP Camera hoặc Wi-Fi Access Point tải nặng ban đêm. Phân đoạn này đòi hỏi một thực thể kiên cố, bẻ gãy mọi giới hạn kéo sụt áp nguồn truyền thống, đồng thời tích hợp phòng tuyến cách ly vi sai logic để triệt tiêu hoàn toàn nhiễu luồng dữ liệu mà không cần đến các hệ thống cấu hình Layer 3 đắt đỏ.

Tính năng nổi bật

BDCOM S1226-24P định hình sức mạnh lõi thông qua các thông số trắc lượng phần cứng dứt khoát:

• Mật độ giao diện và siêu băng thông trục: Thiết bị sở hữu 24FE ports (24 cổng Downlink điện Fast Ethernet) hỗ trợ cấp nguồn tích hợp, liên thông cùng cụm cổng trục thông suốt gồm 2GE (2 Upstream RJ45 Gigabit) độc lập và 2GE (multiplexed) (2 Uplink SFP Gigabit dạng combo lai thiết kế), cấu thành tổng công suất vi mạch Exchange capacity 8.8Gbps.

• Độ bền năng lượng đậm đặc: Switch đạt quy chuẩn công nghiệp POE standard 802.3af/at, cung cấp dải tổng công suất POE power 370W, bứt phá mức xả dòng cực đại trên mỗi cổng maximum output of the port is 30W, tự động nhận diện và nuôi dưỡng mượt mà ma trận thiết bị ngoại vi tải nặng.

• Bộ đệm và lưu trữ mở rộng: Tích hợp dung lượng bộ nhớ đệm luồng Port cache 4M bẻ gãy hiện tượng mất cấu trúc gói tin, song hành cùng bảng lưu trữ địa chỉ cấu trúc cực đại MAC capacity 16K.

Thiết kế và chất liệu

Thân vỏ của switch định hình từ hợp kim thép cán nguội xử lý sơn tĩnh điện kháng nhiễu từ gắt gao:

• Số đo hình học quy chuẩn: Máy sở hữu số đo kích thước hình học Chassis size 440*208*44 mm, chuẩn cao độ 1U height, phục vụ hoàn hảo cho các chu trình gá lắp cố định dứt khoát trên hệ thống tủ rack standard 19-inch.

• Hạ tầng cơ điện năng lượng: Khai thác bộ nguồn tích hợp kiên cố Built-in AC: 100~220V, 50Hz±10%, kết hợp phòng tuyến an toàn xung sét lên tới Lightning protection 6KV trực tiếp trên các cổng vật lý.

• Hệ thống giải nhiệt chuyển động: Nhằm duy trì công suất xả tải 370W liên tục, thiết bị được trang bị hệ thống quạt tản nhiệt chủ động Has a fan, kiểm soát dải nhiệt bo mạch luôn ở ngưỡng an toàn lý tưởng.

Nguyên lý hoạt động

Thiết bị vận hành dựa trên cơ chế chuyển tiếp lưu trữ Store-forward kết hợp đồng bộ cấu trúc phần cứng. Điểm bứt phá của thực thể này nằm ở cụm Switch gạt cơ học trên mặt máy cho phép thay đổi cấu trúc Operating mode thông minh:

• Standard switching (Chế độ Tiêu chuẩn): Toàn bộ 24 cổng Downlink liên thông phẳng với nhau, hoạt động như một Switch Layer 2 Unmanaged truyền thống tốc độ Fast Ethernet.

• Long-distance transmission (Chế độ Truyền xa): Hạ băng thông dải cổng Downlink xuống mức 10Mbps dứt khoát nhưng bứt phá khoảng cách kéo cáp lên tới 250 mét thực địa, loại bỏ hoàn toàn giới hạn 100m của cáp mạng Cat6 truyền thống.

• VLAN isolation (Chế độ Cách ly): Tự động cô lập logic toàn bộ 24 cổng Downlink với nhau, chặn đứng luồng bão phát tán Broadcast Storm, bắt buộc mọi dòng dữ liệu ngoại vi chỉ được phép tương tác tịnh tiến lên cụm cổng Uplink Gigabit để triệt tiêu nhiễu mạch mạng.

Lợi ích

• Giải phóng áp lực thi công nguồn điện thực địa: Khả năng cấp nguồn PoE/PoE+ 370W dồi dào giúp loại bỏ hoàn toàn hệ thống dây nguồn AC phức tạp, tiết kiệm tối đa chi phí vật tư dây điện và nhân công thi công.

• Phòng tuyến an ninh cơ điện kiên cố: Mạch bảo vệ Lightning protection 6KV chặn đứng các dòng xung sét lan truyền theo đường cáp mạng ngoài trời, bảo vệ an toàn vĩnh viễn cho bo mạch chủ Switch và ma trận IP Camera đắt tiền.

• Linh hoạt quy hoạch đường trục Upstream: Sự lai hợp giữa 2 cổng đồng Gigabit và 2 cổng SFP quang Combo gộp chung dải thông cho phép kỹ sư liên thông nhanh cự ly ngắn hoặc kéo quang hệ cự ly siêu tầng về trung tâm.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Thông số trắc lượng	BDCOM S1226-24P	Sản phẩm khác
Tổng ngân sách PoE	370W dồi dào cực đại	240W
Phòng tuyến xung sét	6KV chuẩn công nghiệp	4KV
Dung lượng Cache	Port cache 4M cực đại	4M
Kiến trúc cổng Uplink	2 GE Đồng + 2 SFP Quang (Combo)	1 cổng Combo (Đồng/Quang)
Khoảng cách truyền xa	250m dứt khoát (10Mbps)	250m

Ưu điểm và nhược điểm

Ưu điểm

• Tổng ngân sách PoE budget 370W đỉnh cao phân khúc, gánh tải mượt mà ma trận thiết bị ngoại vi.

• Tích hợp mạch bảo vệ chống sét lan truyền cao cấp 6KV trên toàn hệ thống cổng vật lý.

• Cấu trúc cổng Uplink dồi dào, tách biệt cổng đồng Gigabit và cổng quang SFP lai Combo linh hoạt.

• Cơ chế gạt Operating Mode thay đổi cấu trúc luồng logic tức thì, không cần cấu hình phần mềm phức tạp.

Nhược điểm

• 24 cổng Downlink giới hạn ở dải băng thông Fast Ethernet 100M, không phù hợp cho việc truyền dữ liệu tệp khổng lồ.

• Hệ thống quạt tản nhiệt chủ động (Has a fan) phát sinh tiếng ồn cơ học, bắt buộc gá lắp bên trong tủ rack kỹ thuật.

Hướng dẫn sử dụng

• Khai thác chế độ truyền xa 250 mét (Long-distance): Khi triển khai các nút IP Camera ở khoảng cách xa vượt ngưỡng 100m (như tường rào nhà xưởng), kỹ sư ngắt nguồn Switch, gạt nút cấu hình Operating mode sang nhãn Long-distance rồi cấp điện lại. Hệ thống cổng Downlink lập tức tự động định hình lại biên độ xung điện, bảo chứng cho dòng công suất PoE và tín hiệu đồ họa truyền tải thông suốt qua 250m cáp Cat6 dứt khoát.

• Triển khai cơ chế phòng vệ cách ly (VLAN isolation): Gạt nút cấu hình sang chế độ VLAN isolation. Thuật toán vi mạch sẽ tự động cắt đứt liên kết ngang giữa 24 cổng Downlink. Khi một camera ở cổng số 1 bị nhiễm mã độc hoặc sinh bão mạng Broadcast, luồng độc hại này bị khóa chặt tại cổng và không thể lây nhiễm sang 23 camera còn lại, bảo toàn an ninh tuyệt đối cho toàn trục mạng.

Lưu ý khi sử dụng

• Tránh vận hành vượt ngưỡng tổng công suất PoE Budget 370W: Kỹ sư bắt buộc phải tính toán tổng tải tiêu thụ định mức của hệ thống thiết bị ngoại vi trước khi kết nối. Việc ép nguồn chạy quá tải kéo dài sẽ kích hoạt mạch bảo vệ quá dòng ngắt nguồn đột ngột.

• Tuyệt đối không cắm đồng thời cả cổng Đồng và cổng SFP trên dải Combo Multiplexed: Do cụm cổng Uplink số 3 và số 4 thiết kế dạng lai Combo chia sẻ dải thông (2GE multiplexed), kỹ sư chỉ được chọn cắm hoặc cáp đồng RJ45 hoặc module quang SFP. Việc cắm đồng thời cả hai giao diện vật lý trên cùng một kênh Combo sẽ gây xung đột phần cứng và làm sập liên kết trục Upstream vĩnh viễn.

Chia sẻ cảm nhận cá nhân

• Chị Ninh, Hưng Yên chia sẻ rằng: "Vận hành trực tiếp thực thể BDCOM S1226-24P tại các dự án nhà xưởng mang lại sự hài lòng rất lớn về tính ổn định cơ điện. Sức mạnh bứt phá của dải nguồn 370W thể hiện rõ khi gánh tải toàn bộ 24 camera hồng ngoại mà không hề có hiện tượng sụt áp hay mất cấu trúc khung hình. Cơ chế gạt VLAN cách ly hoạt động vô cùng hiệu quả, triệt tiêu hoàn toàn hiện tượng lag hình do bão mạng mạng LAN."

Đánh giá chung về sản phẩm

BDCOM S1226-24P là "pháo đài nguồn cấp biên 24 cổng PoE" xuất sắc nhất tầm giá, đạt điểm số tối cao về năng lực chịu tải cơ điện, phòng tuyến kháng xung sét 6KV kiên cố và tính tối giản vận hành dứt khoát.

Lời khuyên lựa chọn sản phẩm phù hợp

• Hệ thống IP camera giám sát nhà xưởng, kho bãi và chu vi diện rộng: Đây là kịch bản ứng dụng xuất sắc nhất của thiết bị. Khả năng cung cấp ngân sách PoE dồi dào lên tới 370W (PoE+ 30W/cổng) bảo chứng cho ma trận 24 Camera hồng ngoại tầm xa luôn vận hành mượt mà ban đêm mà không lo sụt áp nguồn. Đồng thời, mạch Lightning protection 6KV bảo vệ an toàn tuyệt đối cho hệ thống trước nguy cơ xung sét lan truyền từ các camera gá lắp ngoài trời.

• Các nút mạng biên kéo cáp cự ly xa vượt ngưỡng tiêu chuẩn (Lên tới 250m): Tại các khu vực tường rào biệt thự, hành lang nhà máy dài – nơi khoảng cách từ thiết bị về tủ mạng vượt quá giới hạn 100m. Chỉ cần gạt sang chế độ Long-distance transmission, Switch tự động định hình lại biên độ xung điện để đẩy dứt khoát cả dòng điện PoE lẫn tín hiệu đồ họa qua 250 mét cáp mạng, tiết kiệm chi phí mua thêm thiết bị chuyển đổi lặp (Repeater).

• Các dự án giám sát công cộng yêu cầu triệt tiêu bão mạng rác (Broadcast Storm): Tại các vị trí có nguy cơ bị phá hoại hoặc xung đột thiết bị, việc chuyển gạt sang chế độ VLAN isolation sẽ lập tức cô lập logic 24 cổng Downlink. Khi một camera bị lỗi mạch hoặc bị mã độc tấn công sinh bão mạng mạng LAN, luồng rác sẽ bị khóa chặt tại cổng đó và không thể phát tán làm tê liệt 23 cổng còn lại, bảo toàn an ninh tuyệt đối cho trục Upstream.

• Hạ tầng ưu tiên tính tối giản, cắm-là-chạy (Unmanaged), không cần nhân sự cấu hình: Rất phù hợp cho các nhà thầu cơ điện vừa và nhỏ, không có kỹ sư mạng chuyên sâu về CLI. Thiết bị tự động nhận diện tốc độ, tự điều tiết dòng điện PoE và tự tối ưu hóa luồng dữ liệu thông qua bộ đệm Port cache 4M khổng lồ mà không cần bất kỳ thao tác phần mềm phức tạp nào.

Nhìn chung, Switch mạng POE BDCOM S1226-24P khẳng định vị thế dẫn đầu phân khúc Smart Unmanaged bằng một cấu trúc phần cứng lưỡng hợp hoàn mỹ: 24 cổng PoE Fast Ethernet lỳ lợm, cụm cổng Uplink Gigabit lai đồng/quang thông suốt, mạch chống sét 6KV kiên cố song hành cùng hệ nguồn AC 370W đậm đặc và cơ chế gạt chuyển chế độ 250m/VLAN thông minh. Đầu tư vào giải pháp chuyển mạch tối ưu chi phí này của BDCOM chính là bước đi chiến lược đem lại hiệu năng vận hành vượt trội và sự an toàn vĩnh viễn cho hạ tầng cơ điện của doanh nghiệp bạn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
