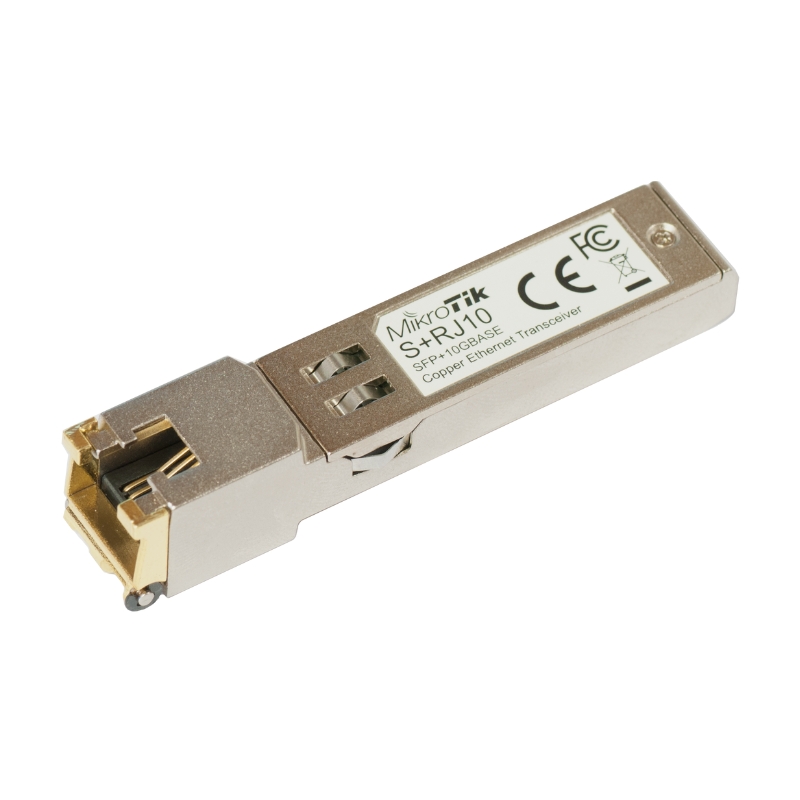

Module quang MikroTik S+RJ10

Thị trường thiết bị chuyển mạch và hạ tầng mạng doanh nghiệp đang chứng kiến sự bùng nổ của chuẩn kết nối Multi-Gigabit và 10 Gigabit Ethernet. Việc nâng cấp từ hệ thống 1Gbps truyền thống lên 10Gbps thường đòi hỏi chi phí đắt đỏ nếu phải thay thế toàn bộ hạ tầng cáp đồng sang cáp quang. Để giải quyết bài toán này, các dòng module thu phát SFP+ sang RJ45 ra đời, tạo bước ngoặt giúp doanh nghiệp khai thác tốc độ 10G trực tiếp trên nền tảng cáp đồng hiện hữu.

MikroTik – thương hiệu thiết bị mạng hàng đầu từ Latvia – đã nghiên cứu và cho ra mắt dòng module MikroTik S+RJ10 nhằm đáp ứng nhu cầu kết nối RJ45 trên các khe cắm SFP+ của các dòng router/switch. Đặc biệt, phiên bản cập nhật (revision r2) của S+RJ10 được nâng cấp vi mã phần cứng, bổ sung tính năng giám sát DDM, sửa lỗi báo tốc độ thực tế và hỗ trợ khung dữ liệu lớn Jumbo Frames, khẳng định vị thế sản phẩm hàng đầu phân khúc.

Tính năng nổi bật

• Linh hoạt 6 mức tốc độ: Tự động đàm thoại ở các mức 10M, 100M, 1G, 2.5G, 5G và 10G theo chuẩn NBASE-T.

• Giám sát chẩn đoán kỹ thuật số (DDM): Theo dõi điện áp nguồn và nhiệt độ biến thiên thời gian thực.

• Khả năng cắm nóng (Hot-Pluggable): Thao tác lắp rút trực tiếp mà không cần khởi động lại router/switch.

• Hỗ trợ Jumbo Frame: Xử lý các khung dữ liệu kích thước lớn lên đến 10218 Bytes ở dải tốc độ từ 2.5G trở lên.

Thiết kế và chất liệu

S+RJ10 sở hữu kết cấu hợp kim mạ kim loại sáng bóng, cứng cáp với kích thước chuẩn SFP+ nhỏ gọn. Lớp vỏ kim loại dày không chỉ tối ưu hóa độ bền cơ học khi cắm rút mà còn đóng vai trò như một bộ tản nhiệt thụ động, giúp dẫn nhiệt trực tiếp từ linh kiện vi mạch ra bên ngoài trong môi trường làm việc khắc nghiệt.

Nguyên lý hoạt động

S+RJ10 tích hợp bộ vi xử lý tín hiệu số (DSP/PHY IC) tiên tiến (Marvell 88X3310P). Khi cắm vào khe SFP+, thiết bị nhận tín hiệu điện chuỗi tốc độ cao (SerDes 10G) từ switch, sau đó thực hiện biến đổi mã hóa tín hiệu tương thích chuẩn NBASE-T và IEEE 802.3an để truyền qua cáp đồng. Module hoạt động theo cơ chế đàm thoại tự động (Autonegotiation), tự điều chỉnh xung nhịp phù hợp với thiết bị đối ứng.

+-------------------------------------------------------------------------+
|                      MikroTik S+RJ10 Architecture                       |
|  +------------------+    +-----------------------+    +---------------+ |
|  |  SFP+ Connector  | <->| Direct Access PHY IC  | <->| RJ45 Connector| |
|  |  (10Gbps SerDes) |    | (Autonegotiation DSP) |    |  (Cat6a/Cat7) | |
|  +------------------+    +-----------------------+    +---------------+ |
+-------------------------------------------------------------------------+

Lợi ích

• Tối ưu ngân sách: Không tốn chi phí thi công lại đường cáp quang, tận dụng tối đa cáp đồng xoắn đôi Cat6a/Cat7 sẵn có.

• Mở rộng kết nối đa dạng: Dễ dàng kết nối các trạm làm việc, máy chủ NAS hoặc Access Point Wi-Fi 6/7 chuẩn Multi-Gigabit vào hạ tầng SFP+.

Bảng so sánh tính năng với sản phẩm cùng phân khúc giá

Ưu điểm và nhược điểm

• Ưu điểm: Hỗ trợ đa tốc độ mượt mà, công suất tiêu thụ điện tối ưu trong nhóm module đồng 10G, tích hợp DDM trên phần mềm RouterOS.

• Nhược điểm: Tỏa nhiệt lớn trong quá trình vận hành (nhiệt độ bề mặt module có thể lên tới 70-90°C), giới hạn khoảng cách 30m-100m tùy chuẩn cáp.

Hướng dẫn sử dụng

1. Sử dụng tính năng Cắm nóng & Kết nối: Đưa module nhẹ nhàng vào khe SFP+ trên thiết bị cho đến khi lẫy cố định khớp lại. Ghim cáp mạng RJ45 Cat6a/Cat7 vào đầu nối.

2. Khai thác đàm thoại tốc độ tự động: Bật giao diện SFP+ tương ứng trong WebFig/WinBox, giữ nguyên thuộc tính Auto-Negotiation để module tự chọn băng thông tối ưu.

3. Giám sát DDM: Truy cập menu Interfaces -> chọn khe SFP+ -> chuyển sang tab SFP để theo dõi chỉ số nhiệt độ (Module Temperature) và điện áp (Supply Voltage).

Lưu ý khi sử dụng

• Tránh cắm liền kề nhiều module: Do tỏa nhiệt cao, tuyệt đối không cắm các module S+RJ10 sát cạnh nhau trên switch (nên cắm cách quãng 1 cổng hoặc gắn thêm quạt tản nhiệt).

• Tránh dùng cáp kém chất lượng: Không dùng cáp Cat5e cho đường truyền 10Gbps vì sẽ gây suy hao tín hiệu và rớt gói.

Chia sẻ cảm nhận cá nhân

• Anh Đại, Hà Nội chia sẻ rằng: "Thực tế triển khai MikroTik S+RJ10 cho thấy module hoạt động cực kỳ ổn định, tốc độ truyền tải thực tế đạt xấp xỉ ngưỡng băng thông lý thuyết 10Gbps với độ trễ thấp. Khả năng tương thích tức thì trên RouterOS giúp tiết kiệm đáng kể thời gian cấu hình thủ công."

Đánh giá chung về sản phẩm

MikroTik S+RJ10 là một sản phẩm phần cứng xuất sắc, có hiệu năng vượt trội so với giá thành. Mặc dù yếu tố nhiệt độ đòi hỏi người dùng cần có giải pháp tản nhiệt hợp lý, nhưng những tiện ích về mặt băng thông và khả năng tương thích hoàn toàn bù đắp được nhược điểm này.

Lời khuyên về cách lựa chọn sản phẩm

• Chọn MikroTik S+RJ10 khi:

  • Cần kết nối hạ tầng cáp đồng sẵn có (Cat6/Cat6a/Cat7) với thiết bị cổng SFP+.

  • Kết nối cự ly ngắn (< 100m) tới máy chủ (Server), NAS, PC Workstation hoặc Wi-Fi 6/7 Access Point chuẩn Multi-Gigabit (2.5G/5G/10G).

  • Cần giải pháp linh hoạt, cắm là chạy và tương thích sâu với hệ điều hành MikroTik RouterOS.

• Nên cân nhắc giải pháp khác khi:

  • Khoảng cách > 100m: Ưu tiên dùng Module quang thuần túy (như S+85DLC03D) kết hợp cáp sợi quang.

  • Mật độ cổng cắm quá dày: Nếu cần cắm liên tục nhiều cổng SFP+ cạnh nhau, hãy dùng cáp gắn trực tiếp DAC (Direct Attach Copper) để tránh bị quá nhiệt.

  • Ngân sách tối ưu tuyệt đối cho kết nối nội tủ Rack (< 5m): Cáp DAC 10G sẽ tiết kiệm chi phí và tiêu thụ ít điện năng hơn S+RJ10.

Nhìn chung, module quang MikroTik S+RJ10 là chiếc "cầu nối" hoàn hảo cho các hệ thống mạng hiện đại đang trong giai đoạn chuyển giao công nghệ. Đầu tư vào S+RJ10 chính là bước đi thông minh giúp nâng cấp hiệu năng hạ tầng mạng lên chuẩn 10G nhanh chóng, linh hoạt và tối ưu chi phí tối đa. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.
