Bộ nối dài HDMI qua cáp mạng 120m ONECAM HDMI-LAN 120KVM

ONECAM HDMI-LAN 120KVM là bậc thầy của giải pháp kéo dài tín hiệu Full HD/KVM ở khoảng cách siêu xa trên nền tảng cáp mạng CAT6.

Tính năng nổi bật

• Khoảng cách vượt trội: Truyền tải tín hiệu Full HD 1080P lên đến 120m qua cáp mạng CAT6.

• Mở rộng KVM: Tích hợp cổng USB trên đầu nhận (RX), cho phép kết nối chuột và bàn phím để điều khiển từ xa thiết bị nguồn, biến giải pháp này thành một KVM Extender hoàn chỉnh.

• Chất lượng độ nét: Hỗ trợ độ phân giải 1920×1080 @60Hz, đảm bảo hình ảnh sắc nét và độ trễ thấp (Low Latency).

• Tương thích rộng: Tuân thủ chuẩn HDMI 1.4 và bảo mật nội dung HDCP 1.4.

Thiết kế và chất liệu

ONECAM HDMI-LAN 120KVM được thiết kế với tiêu chí công nghiệp hóa (Industrial Design):

• Vỏ hợp kim: Thường sử dụng vỏ ngoài bằng hợp kim nhôm hoặc kim loại tĩnh điện, có tác dụng tản nhiệt thụ động vượt trội (Passive Cooling), đảm bảo hoạt động ổn định và kéo dài tuổi thọ linh kiện trong môi trường hoạt động liên tục.

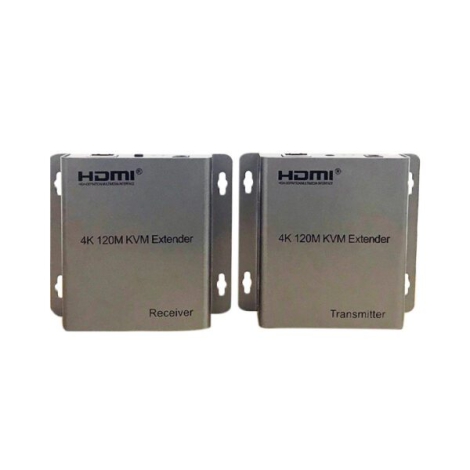

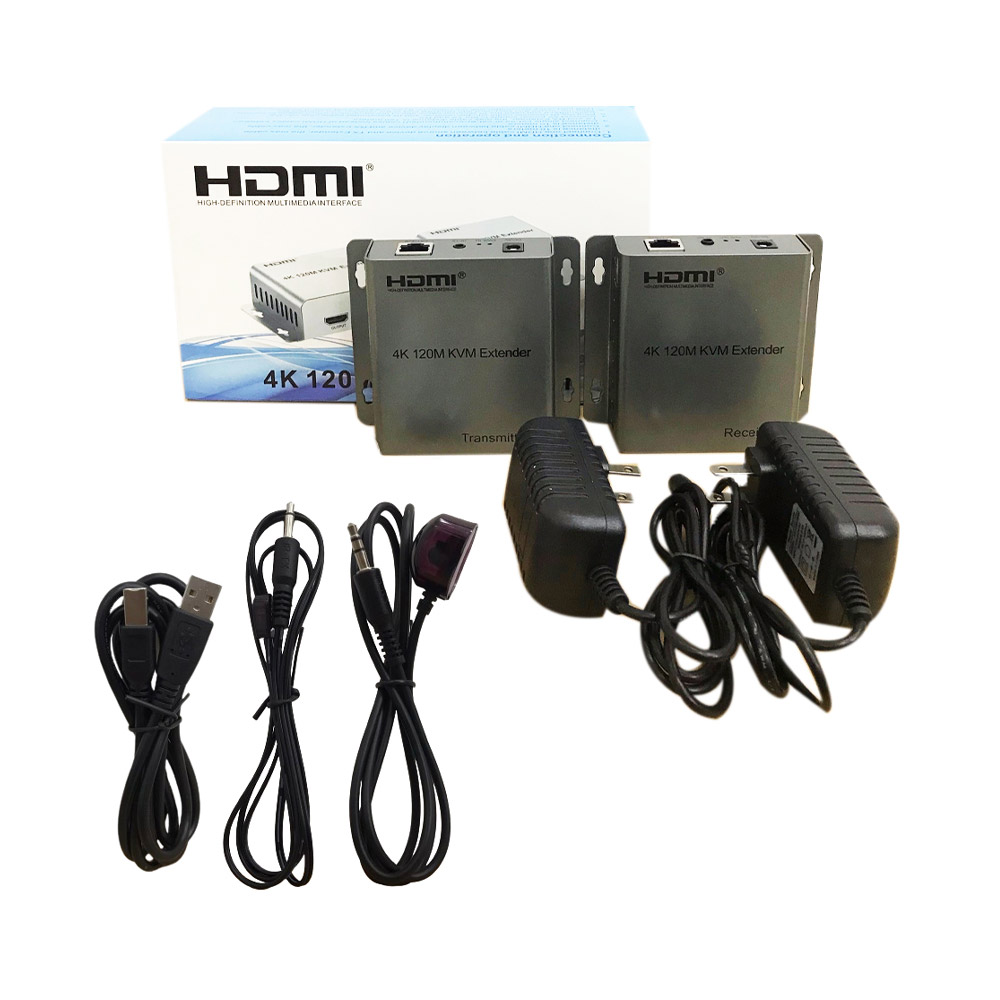

• Tính Mô-đun: Bộ sản phẩm gồm hai mô-đun TX (Bộ Phát) và RX (Bộ Nhận) riêng biệt, kết nối qua cổng RJ45, tạo sự linh hoạt trong lắp đặt và bảo trì.

• Tiêu chuẩn kết nối: Các cổng HDMI và USB được gia công chính xác, chống mài mòn và đảm bảo kết nối tiếp xúc tuyệt vời (optimal contact).

Nguyên lý hoạt động

ONECAM HDMI-LAN 120KVM hoạt động dựa trên tiêu chuẩn TCP/IP (hoặc giao thức tương tự) để đóng gói (encapsulate) và mã hóa (encode) tín hiệu HDMI có tốc độ cao thành luồng dữ liệu Ethernet (IP data stream).

• Bộ phát (TX): Nhận tín hiệu HDMI 1080P@60Hz và dữ liệu USB 2.0 (từ PC/Server), sau đó nén và chuyển đổi chúng thành gói tin IP để truyền qua cáp mạng.

• Đường truyền: Cáp mạng CAT5e/CAT6 đóng vai trò là kênh truyền tải băng thông rộng. Khả năng chống nhiễu và chi phí hiệu quả của cáp mạng là yếu tố then chốt để đạt được cự ly 120m mà vẫn giữ được tính toàn vẹn của dữ liệu (Data Integrity).

• Bộ nhận (RX): Tiếp nhận gói tin IP, tiến hành giải mã (decode) và khôi phục (restore) lại tín hiệu HDMI và USB gốc, xuất ra màn hình và thiết bị ngoại vi tại điểm cuối.

Cơ chế này không chỉ cho phép truyền tải điểm-điểm (Point-to-Point) mà còn mở rộng sang các cấu hình phức tạp hơn như một-điểm-đến-nhiều (One-to-Many) thông qua việc sử dụng Switch mạng (Managed/Unmanaged Switch).

Lợi ích

• Tăng cường tính di động: Cho phép người điều hành làm việc ở vị trí tùy ý (Remote Workplace) cách xa máy chủ/PC nguồn đến 120m, lý tưởng cho trung tâm điều khiển, phòng server hoặc giảng đường lớn.

• Tiết kiệm năng lượng truyền dẫn: Sử dụng cáp mạng CAT6 giúp giảm hao hụt năng lượng và chi phí hạ tầng so với cáp quang hoặc cáp HDMI chủ động ở cùng cự ly.

• Mở rộng mạng lưới: Khả năng hoạt động qua Switch mạng cho phép triển khai giải pháp phân phối nội dung (Content Distribution) một-điểm-đến-nhiều một cách dễ dàng và khả năng mở rộng (Scalability) cao.

Bảng so sánh tính năng với các sản phẩm cùng phân khúc

Tiêu chí kỹ thuật	ONECAM HDMI-LAN 120KVM (1080P)	Sản phẩm khác
Khoảng Cách Tối Đa	120m	120m
Độ Phân Giải Tối Đa	1080P @60Hz	1080P @60Hz
Tính Năng KVM (USB)	CÓ	KHÔNG
Chuẩn HDMI/HDCP	1.4 / 1.4	1.4 / 1.4
Tiềm Năng Nâng Cấp	Thấp (Giới hạn 1080P)	Thấp

Ưu điểm và nhược điểm

Ưu điểm

• Khoảng cách truyền tải vượt trội
• Hỗ trợ KVM tích hợp
• Tối ưu hóa chi phí hạ tầng
• Tính linh hoạt và khả năng mở rộng
• Chất lượng hình ảnh ổn định
• Thiết kế bền bỉ

Nhược điểm

• Giới hạn độ phân giải
• Phụ thuộc vào chất lượng cáp
• Tiềm ẩn độ trễ (Latency)
• Yêu cầu nguồn điện riêng

Hướng dẫn sử dụng

1. Chuẩn bị cáp: Sử dụng cáp mạng CAT6 lõi đồng nguyên chất đã bấm đầu RJ45 chuẩn T568B hoặc T568A để nối giữa TX và RX. Chất lượng cáp là yếu tố tiên quyết để đạt được khoảng cách 120m.

2. Kết nối TX: Nối thiết bị nguồn (PC/Đầu phát) vào cổng HDMI IN và cổng USB HOST (nếu có) của TX.

3. Kết nối RX: Nối màn hình hiển thị vào cổng HDMI OUT và cắm chuột/bàn phím vào cổng USB Device của RX.

4. Cấp nguồn: Cấp nguồn Adapter DC 5V cho cả hai thiết bị TX và RX. Hệ thống sẽ tự động khởi động và thiết lập đường truyền (Auto-Configuration).

Lưu ý khi sử dụng

• Tránh cáp CCA/CCS: Không sử dụng cáp mạng CCA (Copper Clad Aluminum) hoặc CCS (Copper Clad Steel) vì chúng có độ suy hao cao, chắc chắn không đạt được khoảng cách 120m ở độ phân giải 1080P.

• Tránh nối tín hiệu: Hạn chế sử dụng đầu nối cáp mạng (Coupler/Keystone Jack) giữa TX và RX vì chúng là các điểm suy hao tiềm tàng, nên dùng một sợi cáp mạng duy nhất cho toàn bộ 120m.

• Kiểm tra chuẩn bấm dây: Sai sót trong chuẩn bấm dây T568A/B sẽ gây lỗi kết nối hoặc làm giảm tốc độ truyền dẫn (Throughput).

Chia sẻ cảm nhận cá nhân

• Anh Hoàng, Hà Nội chia sẻ rằng: "ONECAM HDMI-LAN 120KVM là một giải pháp xuất sắc và tối ưu chi phí cho các ứng dụng Full HD/KVM tầm xa, truyền tải hình ảnh tốt, dễ dàng điều khiển"

Đánh giá chung về sản phẩm

ONECAM HDMI-LAN 120KVM là một giải pháp Extender KVM có hiệu suất đáng nể trong phân khúc giá. Khả năng truyền tải 1080P ổn định ở cự ly 120m cùng với tính năng KVM làm cho nó trở thành công cụ không thể thiếu cho các dự án yêu cầu điều khiển và giám sát từ xa. Đây là một sự đầu tư thông minh cho các hệ thống đã có sẵn hạ tầng cáp mạng CAT6 và không cần độ phân giải vượt quá Full HD.

Lời khuyên khi lựa chọn sản phẩm

Việc lựa chọn phụ thuộc chủ yếu vào hai yếu tố: (1) Bạn có cần điều khiển thiết bị từ xa không? và (2) Độ phân giải yêu cầu là gì?

• Chọn ONECAM HDMI-LAN 120KVM nếu:

  • Nhu cầu cốt lõi: Bạn cần điều khiển (sử dụng chuột và bàn phím) một máy tính, đầu ghi camera (NVR/DVR), hoặc máy chủ từ một màn hình ở vị trí rất xa (dưới 120m).

  • Kịch bản: Đặt đầu ghi NVR trong phòng máy chủ an toàn và điều khiển nó từ phòng bảo vệ. Đặt máy tính (PC) trong phòng kỹ thuật và vận hành nó từ một quầy Kiosk tương tác.

  • Độ phân giải: Nguồn phát và màn hình của bạn là Full HD (1080p).

• Chọn Bộ nối dài HDMI (Loại Không KVM) nếu:

  • Nhu cầu cốt lõi: Bạn chỉ cần hiển thị (xem) nội dung từ nguồn phát (ví dụ: máy tính, đầu phát HD, Tivi Box) ra một màn hình TV hoặc máy chiếu ở xa.

  • Kịch bản: Trình chiếu slide trong hội trường lớn, phát video quảng cáo lên màn hình ở sảnh. Bạn không cần dùng chuột/bàn phím tại vị trí màn hình đó.

• Chọn Bộ nối dài 4K (Có hoặc không có KVM) nếu:

  • Nhu cầu cốt lõi: Nguồn phát và màn hình của bạn yêu cầu độ phân giải siêu nét 4K.

  • Lưu ý: Ngân sách cho các bộ 4K thường cao hơn đáng kể so với các bộ Full HD 1080p.

Bộ nối dài ONECAM HDMI-LAN 120KVM không chỉ là một phụ kiện thay thế cáp HDMI; nó là một giải pháp hạ tầng IT/AV hoàn chỉnh. Bằng cách tích hợp KVM, nó mở rộng không gian làm việc, tăng cường an ninh cho thiết bị nguồn và tối ưu hóa chi phí lắp đặt. Đối với bất kỳ ai cần điều khiển hệ thống từ xa qua một màn hình Full HD, đây là một khoản đầu tư kỹ thuật hợp lý và hiệu quả. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
