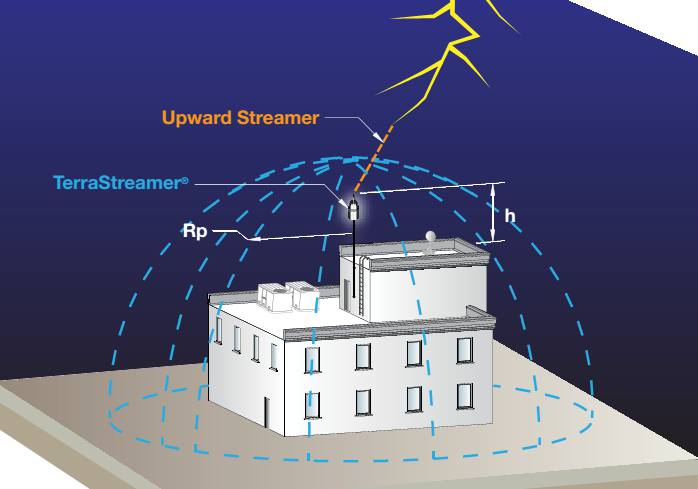

Cách lắp cột chống sét chuẩn kỹ thuật chi tiết từng bước

Việc lắp cột chống sét đúng kỹ thuật giúp công trình an toàn hơn trong mùa mưa giông và là yêu cầu bắt buộc để giảm thiểu thiệt hại do sét đánh gây ra. Một hệ thống chống sét chuẩn sẽ bảo vệ thiết bị điện, tăng tuổi thọ kết cấu và đảm bảo quá trình vận hành ổn định cho nhà ở, nhà xưởng hay các công trình cao tầng. Trong bối cảnh tiêu chuẩn kỹ thuật ngày càng khắt khe, nắm rõ cách lắp cột chống sét theo từng bước là điều cần thiết để thi công chính xác và hiệu quả. Nhật Thực sẽ giúp Khách hàng hiểu rõ quy trình, vật tư cần chuẩn bị và những lưu ý quan trọng để lắp đặt an toàn, bền vững.

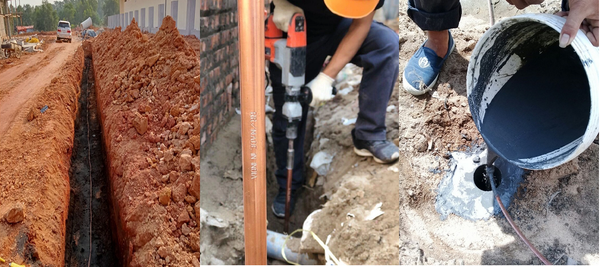

Bước 1: Thi công bãi tiếp địa

Thi công bãi tiếp địa là công đoạn mở đầu trong quá trình lắp đặt hệ thống chống sét, giúp tránh tình trạng khi thi công từ mái xuống, bãi tiếp địa lại không thể thực hiện do vướng các hạng mục hạ tầng bên dưới như dầm móng bê tông, đường ống nước, cáp điện, cống ngầm… Việc triển khai bãi tiếp địa cần được thiết kế phù hợp với loại đất và diện tích khu vực thi công của công trình.

Đối với các công trình nhà phố có diện tích hạn chế, Nhật Thực khuyến nghị sử dụng phương pháp “đóng cọc sâu bằng máy nén đến 10m” hoặc “khoan giếng thả cọc tiếp địa”, vừa đảm bảo an toàn vừa tối ưu không gian.Trong khi đó, những công trình có không gian thi công rộng hoặc địa chất đất cứng, nhiều sỏi, đá, có thể thực hiện theo phương pháp đào rãnh dài từ 5 - 10m, bố trí cọc tiếp địa cách nhau khoảng 2,5m và sử dụng cọc thép mạ đồng đạt tiêu chuẩn Ấn Độ. Sau đó, tiến hành nối các cọc tiếp địa thành dàn trải theo rãnh đã đào

Mục tiêu của việc thi công bãi tiếp địa là đảm bảo điện trở đạt yêu cầu kỹ thuật: càng thấp càng tốt, tối đa không vượt quá 10Ω. Trong quá trình thi công, Nhật Thực tiến hành đo thử điện trở bãi tiếp địa. Theo tiêu chuẩn:

• Hệ thống chống sét: ≤ 10Ω
• Tiếp địa an toàn điện và chống sét lan truyền: ≤ 4Ω
• Tiếp địa an toàn điện nhẹ: < 1Ω
• Một số công trình đặc thù (nhà máy thủy điện, thiết bị y tế): < 0,5Ω

Việc đo điện trở được thực hiện bằng máy đo điện trở đất chuyên dụng, áp dụng phương pháp 3 điểm. Nếu kết quả chưa đạt yêu cầu, cần bổ sung thêm cọc tiếp địa hoặc sử dụng hợp chất GEM để giảm điện trở, đảm bảo hệ thống chống sét hoạt động hiệu quả và an toàn.

Xem thêm: Cách lắp cọc tiếp địa chi tiết chuẩn kỹ thuật cho nhà ở, xưởng

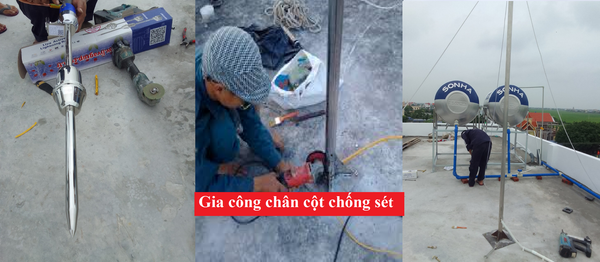

Bước 2: Gia công cột chống sét

Cột chống sét được lắp đặt tại điểm cao nhất của công trình, đảm bảo khả năng đón sét hiệu quả. Vật liệu chế tạo thường là inox hoặc thép mạ kẽm, chống oxy hóa và bền bỉ theo thời gian. Để tăng khả năng chịu lực khi gặp giông bão, cột thường được trang bị dây neo và các biện pháp gia cố phù hợp.

Mỗi công trình có đặc điểm kiến trúc và điều kiện riêng, vì vậy việc thiết kế và gia công cột chống sét cần được tính toán kỹ lưỡng, vừa đảm bảo độ vững chắc, vừa đảm bảo thẩm mỹ, đồng thời giữ an toàn tối đa cho toàn bộ hệ thống.

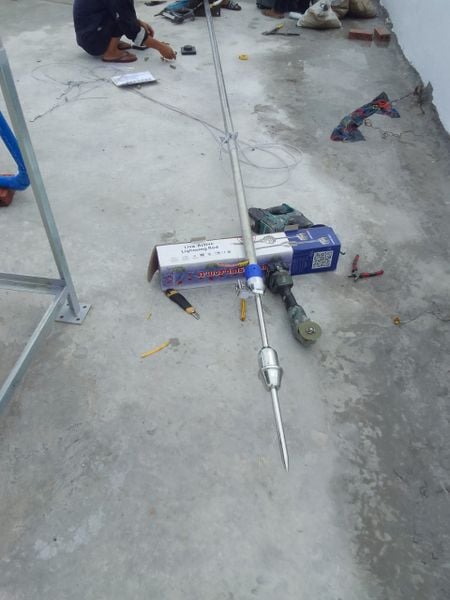

Bước 3: Lắp kim dựng cột

Việc lắp kim thu sét cần thực hiện khi điều kiện thời tiết ổn định, không có mưa hoặc giông bão. Kim thu sét tia tiên đạo được kết nối với cột đỡ thông qua khớp nối cách điện bằng composite. Khi đấu nối, cần ép chặt cốt vào dây dẫn sét bằng đầu cốt thủy lực và siết bulong chắc chắn, đảm bảo tiếp xúc an toàn. Vị trí lắp cột phải được chọn kỹ lưỡng, vừa thuận tiện cho việc đấu nối xuống bãi tiếp địa, vừa đảm bảo thẩm mỹ cho công trình. Khi khoan cố định vào bê tông, cần tính toán tránh thấm dột, đồng thời sử dụng thước livo để cân chỉnh độ thẳng đứng của cột và cố định dây neo với tăng đơ chắc chắn.

Đối với hệ thống chống sét truyền thống, nhiều kim thu được lắp trên mái nhà, khoảng cách giữa các kim khoảng 5m. Vật liệu kim thu phải bền bỉ, chống oxy hóa như kim mạ đồng, mạ kẽm hoặc đồng nguyên chất.

• Nhà mái ngói: Phạm vi bảo vệ nhỏ, chiều cao cột chỉ từ 1 - 2m so với mặt mái. Vị trí lắp kim cần đảm bảo kỹ thuật và thẩm mỹ. Chi phí lắp đặt dao động từ 10 - 15 triệu đồng.
• Nhà phố: Cần lưu ý đường đi dây dẫn sét, có thể đi theo trục hộp kỹ thuật hoặc dọc đường ống nước. Hệ thống tiếp địa có thể thi công trong nhà. Chi phí lắp đặt từ 12 - 16 triệu đồng.
• Nhà xưởng: Kim thu sét cần có bán kính bảo vệ rộng, cột đỡ nên cao khoảng 5m và được gia cố chắc chắn. Sau thi công, công trình nên được cấp giấy kiểm định chống sét và nghiệm thu PCCC định kỳ. Chi phí lắp đặt từ 12–18 triệu đồng.

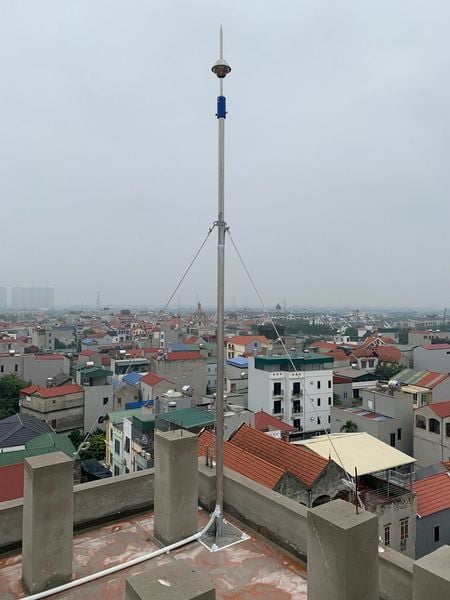

Bước 4: Đi dây thoát sét

Quá trình đi dây thoát sét cần tuân thủ các tiêu chuẩn chống sét hiện hành, hạn chế các đoạn dây gấp khúc quá lớn và giảm thiểu các mối nối hoặc cắt nối không cần thiết để đảm bảo dòng sét truyền dẫn ổn định.

• Với các công trình có chiều cao dưới 28m, có thể sử dụng dây đồng bện 1x50mm, bọc lớp nhựa PVC bảo vệ.
• Đối với công trình cao trên 28m, cần triển khai hai đường dẫn thoát sét riêng biệt hoặc tăng tiết diện dây dẫn lên 1x70mm để đảm bảo khả năng dẫn dòng sét an toàn.

Khi đi dây trong hộp kỹ thuật hoặc dọc theo các đường ống nước, nên luồn dây qua ống ghen PVC từ cột đỡ kim xuống bãi tiếp địa, vừa bảo vệ dây dẫn khỏi môi trường, vừa giữ thẩm mỹ và an toàn cho công trình.

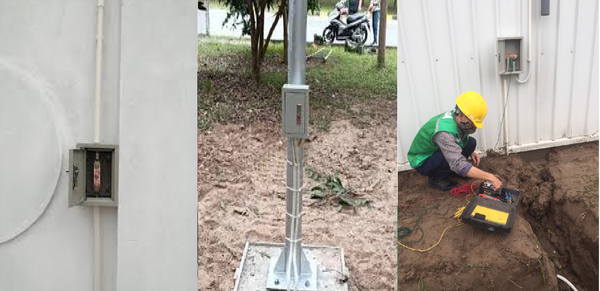

Bước 5: Lắp hộp kiểm tra điện trở

Hộp kiểm tra điện trở thường được áp dụng cho các công trình dự án lớn hoặc những công trình yêu cầu kiểm định hệ thống chống sét định kỳ hàng năm. Hộp kiểm tra nên đặt ở vị trí cách mặt đất khoảng 1,2 - 1,5m để thuận tiện cho việc đo kiểm điện trở bãi tiếp địa.

Hộp kiểm tra điện trở hoạt động như một điểm mối hở, nơi kỹ thuật viên có thể tiến hành đo điện trở một cách chính xác mà không cần phá vỡ kết cấu bãi tiếp địa. Đối với các công trình nhà dân, việc lắp hộp kiểm tra thường không cần thiết, vì có thể đo điện trở trực tiếp tại bất kỳ mối nối nào của bãi tiếp địa mà không ảnh hưởng đến chất lượng hoặc tuổi thọ của công trình.

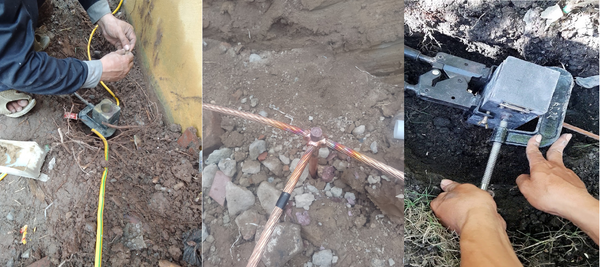

Bước 6: Hàn nối cọc tiếp địa

Để đảm bảo khả năng dẫn điện ổn định và bền bỉ, các cọc tiếp địa được nối với dây thoát sét bằng phương pháp hàn hóa nhiệt. Trong quá trình hàn, bột đồng sẽ nóng chảy và tạo thành khối liên kết chắc chắn, chống oxy hóa và dẫn điện hiệu quả. Sau khi hoàn tất, cần kiểm tra mối hàn về độ ngấu và độ chắc chắn, sau đó tiến hành đo điện trở để đảm bảo hệ thống đạt tiêu chuẩn kỹ thuật.

Trong trường hợp đơn vị thi công không có trang bị khuôn hàn hóa nhiệt, có thể thay thế bằng kẹp tiếp địa đồng chữ U. Mỗi điểm nối giữa cọc và dây dẫn nên sử dụng ít nhất 2 kẹp để đảm bảo liên kết chắc chắn và an toàn cho toàn bộ hệ thống chống sét.

Bước 7: Hoàn thiện hệ thống chống sét

Sau khi hoàn tất 6 bước thi công trước đó, toàn bộ hệ thống chống sét cần được kiểm tra tổng thể. Quá trình này bao gồm đo lại điện trở bãi tiếp địa, kiểm tra liên kết giữa các cọc, dây dẫn, cột và kim thu sét, đảm bảo hệ thống hoạt động ổn định và an toàn.

Tiếp theo, tiến hành hoàn trả mặt bằng bãi tiếp địa, thu dọn vật tư thừa, làm sạch hiện trường và trả lại công trình đúng hiện trạng ban đầu cho chủ đầu tư. Việc này đảm bảo an toàn kỹ thuật và còn giữ mỹ quan và sự chuyên nghiệp của đơn vị thi công.
Việc lắp đặt cột chống sét và hoàn thiện hệ thống chống sét đòi hỏi tuân thủ đúng từng bước kỹ thuật, từ thi công bãi tiếp địa, gia công cột, lắp kim thu sét, đi dây dẫn sét, hàn nối cọc đến nghiệm thu và bàn giao. Mỗi giai đoạn đều ảnh hưởng trực tiếp đến hiệu quả bảo vệ công trình khỏi sét đánh, đảm bảo an toàn điện và tuổi thọ thiết bị. Với kinh nghiệm và quy trình chuẩn mực, Nhật Thực cam kết triển khai hệ thống chống sét chuyên nghiệp, chính xác từng chi tiết, mang đến giải pháp an toàn, bền bỉ và thẩm mỹ cho mọi loại công trình.

---
