Bạn đã đầu tư hàng trăm triệu đồng cho hệ thống điện mặt trời, nhưng có thể chưa biết giàn pin trên mái nhà chính là “cột thu lôi” tự nhiên. Bạn biết không, chỉ một cú sét đánh trực tiếp hoặc lan truyền cũng đủ làm hỏng inverter - thiết bị đắt tiền nhất hệ thống. Thực tế cho thấy, sét đánh là nguyên nhân SỐ 1 gây cháy nổ và hư hỏng hệ thống điện mặt trời tại Việt Nam. Do đó, nếu bạn muốn hệ thống được vận hành an toàn, ổn định và bền bỉ trong nhiều năm thì bạn nên gắn thiết bị chống sét cho điện mặt trời.

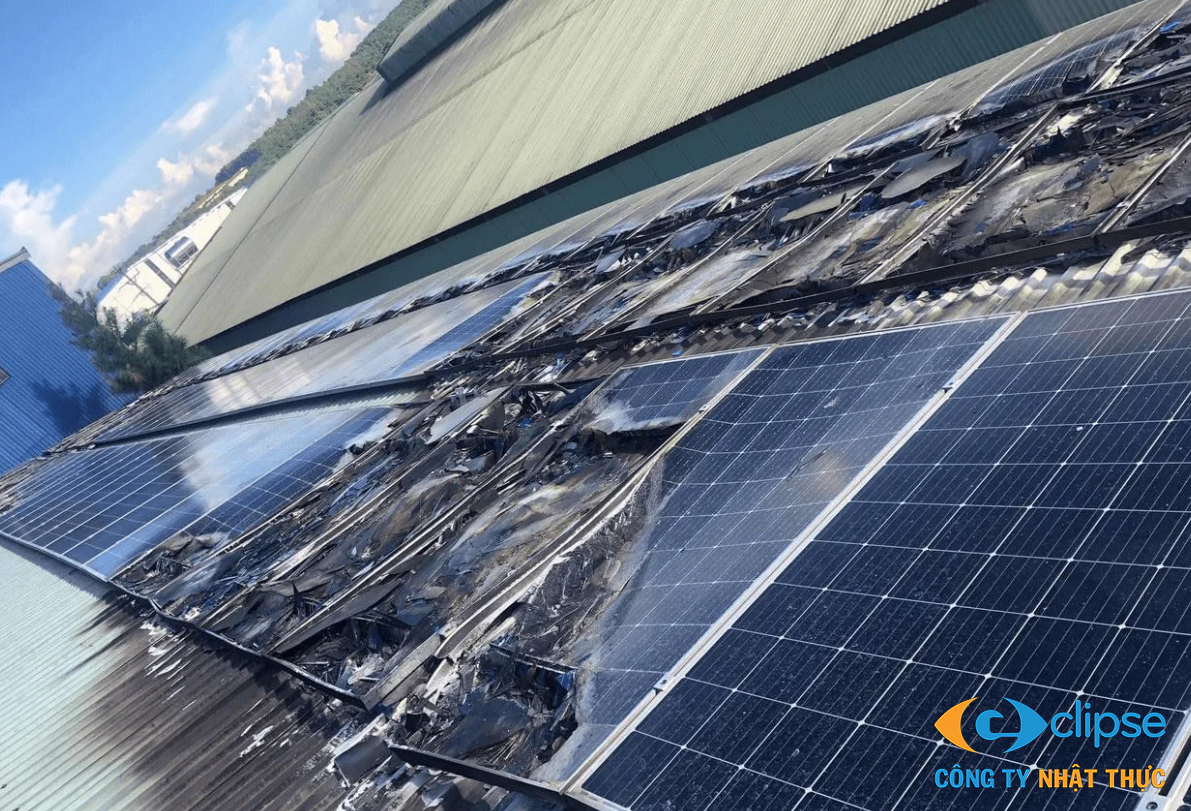

Sét đánh trực tiếp hoặc lan truyền sẽ làm hỏng giàn pin của hệ thống điện mặt trời

3 Rủi ro “chí mạng” khi sét đánh vào hệ thống điện mặt trời

Trước khi thiết bị chống sét cho điện mặt trời chưa có mặt, hệ thống điện mặt trời thường phải đối mặt với nhiều dạng tấn công khác nhau của sét. Nguy hiểm nhất trong số đó là việc người dùng chỉ nghĩ đến sét đánh trực tiếp mà bỏ qua các dạng rủi ro âm thầm nhưng có sức phá hủy rất lớn. Trên thực tế, sét có thể tác động “chí mạng” lên hệ thống điện mặt trời theo ba cách chính dưới đây”

Thứ nhất: Sét đánh trực tiếp vào giàn pin

Giàn pin thường được lắp đặt trên mái cao với khung kim loại lớn nhưng không có che chắn tự nhiên. Vì thế, nó rất dễ trở thành điểm thu hút những tia sét. Khi sét đánh thẳng vào pin, dòng điện cực lớn này có thể gây nứt vỡ tấm pin, làm cháy bề mặt kính và nóng chảy khung nhôm cùng như dây dẫn. Điều này tạo nguy cơ cháy mái nhà.

Trên thực tế đã xảy ra ít nhiều những cơn hỏa hoạn không phải do pin tự cháy mà do sét làm phát sinh tia lửa điện làm nhiệt độ cao đột ngột.

Thứ hai: Sét lan truyền phía DC từ giàn pin về inverter

Đây là nguyên nhân gây hư hỏng inverter phổ biến nhất hiện nay. Ngay cả khi sét không đánh trúng giàn pin thì xung sét vẫn có thể lan truyền theo dây DC chạy từ mái xuống inverter. Dòng xung này sẽ đi thẳng vào cổng DC - nơi kết nối trực tiếp với các linh kiện bán dẫn rất nhạy cảm.

Hậu quả thường gặp của rủi ro này là: Cổng DC inverter bị cháy, bo mạch công suất bị hư hỏng, Inverter chết hoàn toàn hoặc giảm tuổi thọ nhanh chóng.

Chi phí sửa chữa hoặc thay inverter mới trong trường hợp này sẽ rất tốn kém. Chi phí có thể chiếm tới 30–50% giá trị toàn hệ thống.

Sét đánh xuống sẽ dễ gây cháy, vỡ tấm pin, thậm chí gây hỏa hoạn ở mái nhà

Thứ ba: Sét lan truyền phía AC từ lưới điện vào hệ thống.

Rủi ro thứ 3 này ít được nhiều người quan tâm mà thường chỉ tập trung bảo vệ phía pin. Sét có thể đánh vào đường dây điện, trạm biến áp hoặc cột điện khu vực và sau đó lan truyền theo dây AC đi vào inverter.

Lúc này, xung sét sẽ tấn công trực tiếp vào cổng AC và bo mạch điều khiển, gây ra các sự cố như: Cổng AC bị cháy, lỗi hòa lưới liên tục, toàn bộ bo điều khiển trung tâm bị hư hỏng.

Chính vì 3 rủi ro trên mà chống sét AC cho inverter luôn phải được đầu tư song song với chống sét DC thì hệ thống pin mặt trời khi sử dụng mới đảm bảo an toàn toàn diện.

Giải pháp chống sét toàn diện cho điện mặt trời

Để hệ thống vận hành an toàn và bền vững, chống sét cho điện mặt trời bắt buộc phải xây dựng thành một giải pháp tổng thể, không nên làm đơn lẻ từng hạng mục. Giải pháp này bao gồm ba lớp bảo vệ liên hoàn để hỗ trợ lẫn nhau nhằm triệt tiêu sét từ ngoài vào trong hệ thống

Lớp bảo vệ thứ nhất: Chống sét trực tiếp cho giàn pin

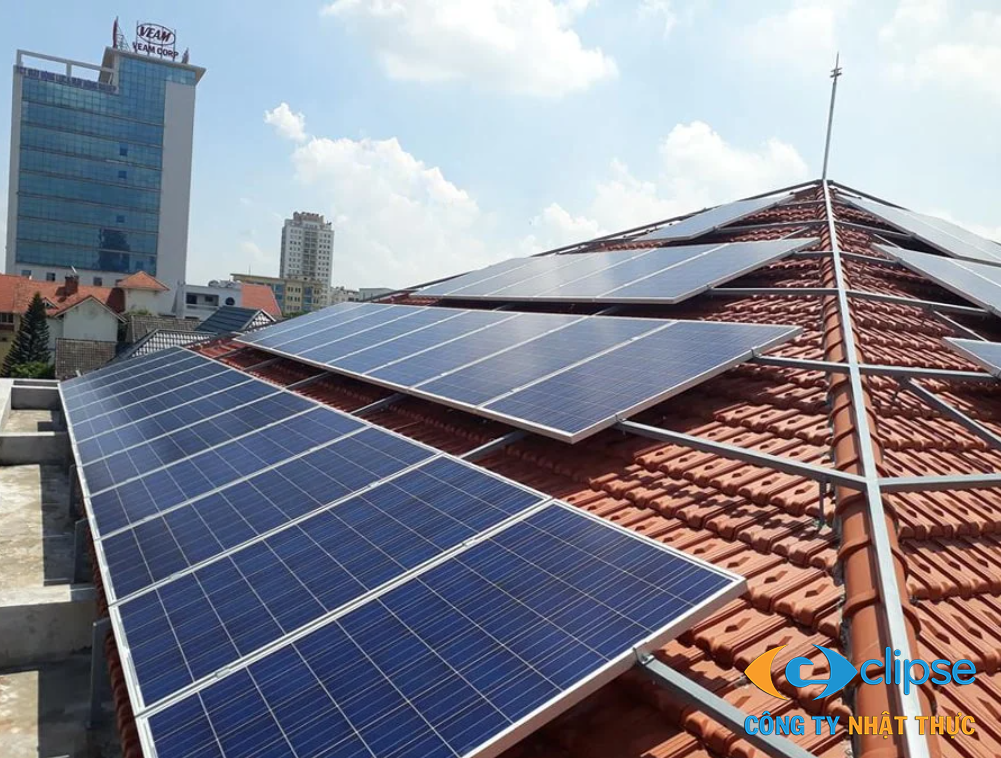

Giải pháp đầu tiên là lắp đặt hệ thống kim thu sét độc lập được tính toán vùng bảo vệ để bao phủ toàn bộ giàn pin. Kim thu sét phải cao hơn giàn pin và có hệ thống tiếp địa riêng nhằm dẫn dòng sét xuống đất nhanh nhất.

Điều quan trọng cần lưu ý ở đây là bạn tuyệt đối không gắn kim thu sét trực tiếp lên khung pin. Lý do là cách làm này có thể vô tình dẫn sét thẳng vào hệ thống điện mặt trời thay vì bảo vệ nó.

Lớp bảo vệ thứ hai: Chống sét lan truyền cho inverter

Đây là lớp quan trọng nhất trong 3 lớp.

Ở phía DC cần được lắp thiết bị cắt sét SPD chuyên dụng cho điện một chiều ngay trước cổng DC của inverter. Thiết bị này có vai trò triệt tiêu xung sét lan theo dây pin, bảo vệ trực tiếp các linh kiện công suất bên trong inverter.

Ở phía AC cần được lắp SPD cho AC tại CB đầu ra của inverter hoặc tủ điện tổng để ngăn xung sét từ lưới điện đi vào hệ thống. Việc kết hợp đồng thời SPD DC và SPD AC sẽ giúp bảo vệ inverter khỏi cả hai hướng tấn công của sét.

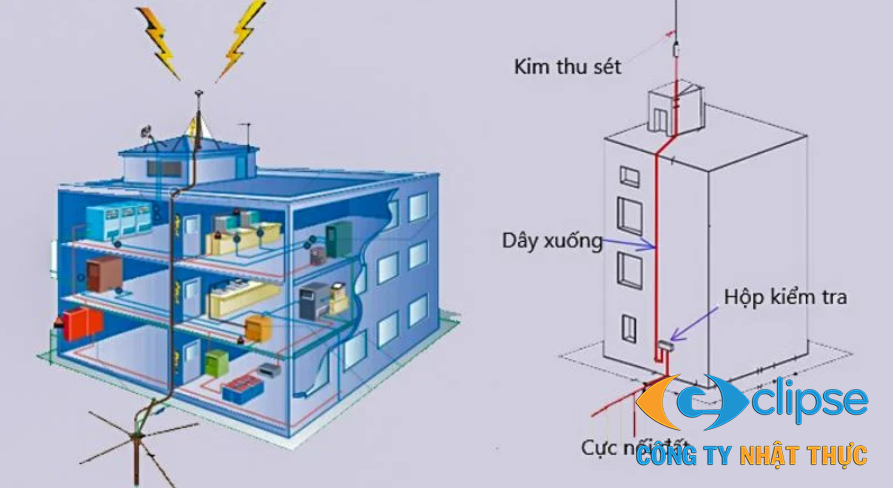

Sơ đồ lắp đặt 3 lớp bảo vệ cho hệ thống điện mặt trời

Lớp bảo vệ thứ ba: Hệ thống tiếp địa

Lớp bảo vệ này được xem là nền tảng của toàn bộ giải pháp chống sét.

Hệ thống điện mặt trời cần có tiếp địa cho kim thu sét. Đồng thời, thiết bị phải nối đất khung giàn pin và vỏ inverter để chống rò điện, chống giật. Hai hệ thống tiếp địa này cần được liên kết nhau để tránh chênh lệch điện áp khi sét đánh. Từ đó hạn chế nguy cơ phóng điện ngược gây hư hỏng thiết bị.

Trường hợp tiếp địa không đạt chuẩn, mọi thiết bị chống sét lắp đặt phía trên hầu như không phát huy được hiệu quả.

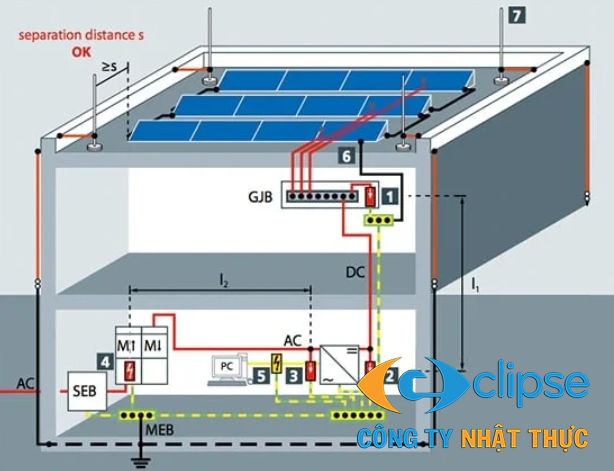

Sơ đồ lắp đặt SPD chống sét lan truyền AC và DC cho Inverter điện mặt trời

Chống sét cho điện mặt trời không phải là chi phí phát sinh mà là hạng mục bảo vệ bắt buộc cho toàn bộ hệ thống điện mặt trời. Khi được triển khai đúng kỹ thuật, giải pháp chống sét sẽ giúp bạn tiết kiệm hơn khi inverter, giàn pin và hệ thống điện được bảo vệ khỏi tia sét đánh trực tiếp và lan truyền DC và AC.

Nhật Thực là một trong số ít đơn vị vừa am hiểu chuyên sâu về điện mặt trời, vừa là chuyên gia hàng đầu trong lĩnh vực dịch vụ chống sét. Chúng tôi cung cấp giải pháp 2 trong 1 từ tư vấn, thiết kế, thi công đến kiểm tra tiếp địa, giúp bảo vệ trọn vẹn khoản đầu tư của bạn trước mọi rủi ro do sét gây ra.

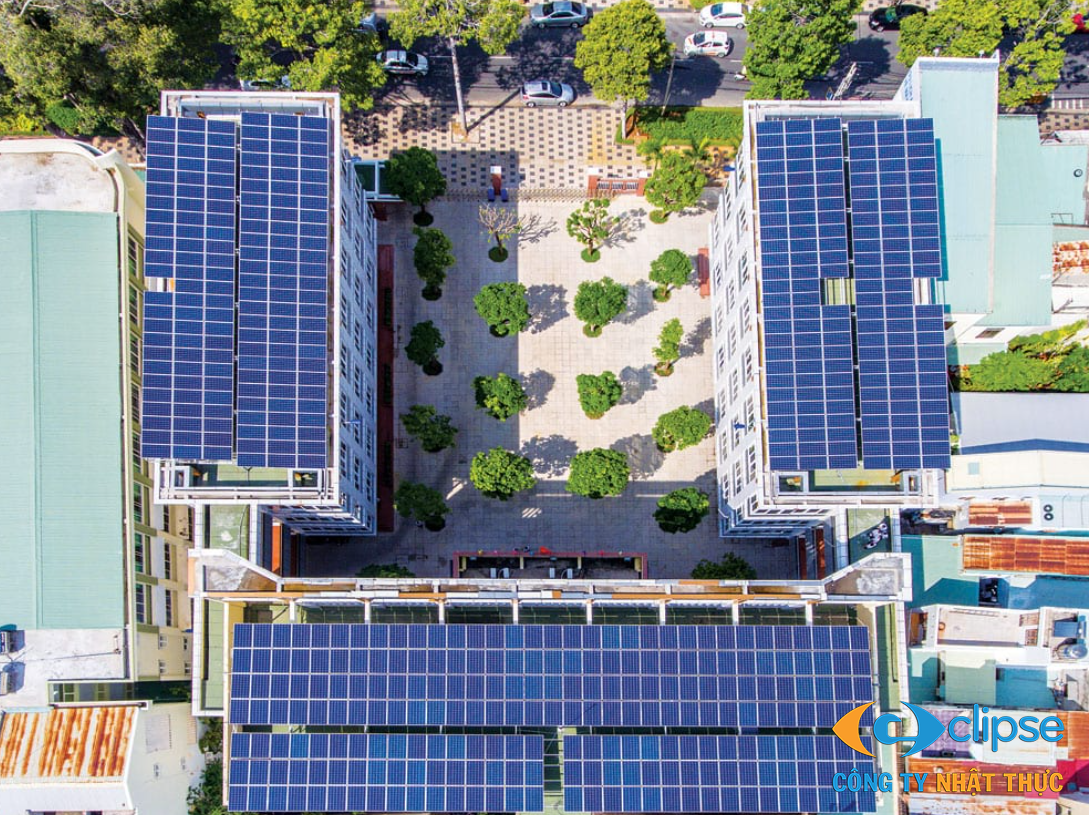

Nhật Thực am hiểu chuyên sâu về điện mặt trời và cung cấp giải pháp 2 trong 1 để bảo vệ khoản đầu tư cho bạn

Hãy liên hệ ngay với Nhật Thực để được tư vấn và khảo sát miễn phí hệ thống điện mặt trời của bạn an toàn, bền vững và lâu dài.
