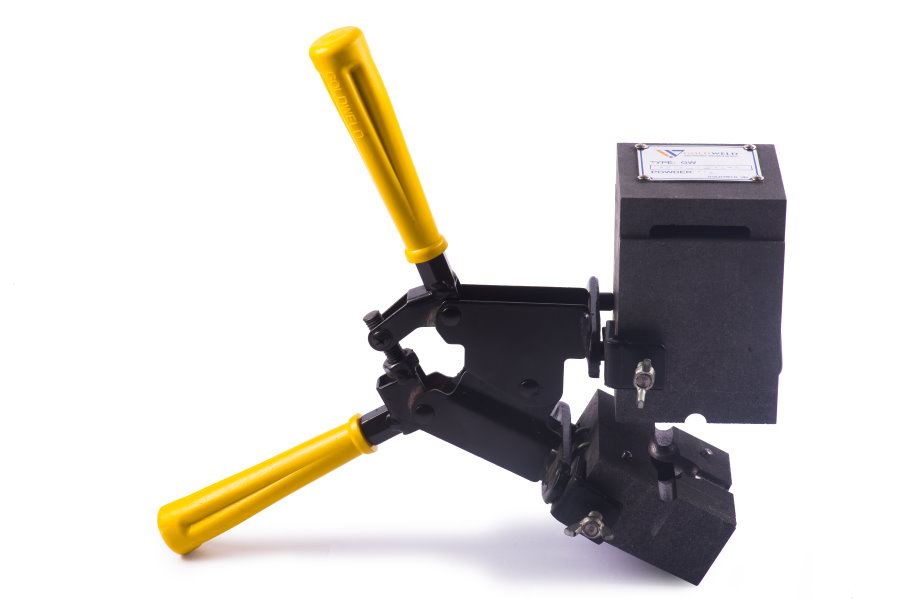

Khuôn hàn hoá nhiệt GOLDWELD theo bộ ( Loại A, N, C,E)

Công nghệ hàn nhiệt nhôm (thermite welding) được phát triển từ cuối thế kỷ 19, ban đầu để hàn đường ray xe lửa. Đến giữa thế kỷ 20, ngành điện, viễn thông nhận ra ưu điểm vượt trội của nó (liên kết phân tử, không ăn mòn) so với kẹp cơ khí. Các khuôn hàn graphite được phát triển để định hình mối hàn cho các kết nối cáp/cọc. Các series A, N, C, E là sự chuẩn hóa kích thước khuôn của các nhà sản xuất (như GOLDWELD) để đồng bộ với các loại tay kẹp, giúp hệ thống trở nên module hóa và an toàn hơn.

Trong kỹ thuật thi công hệ thống tiếp địa (an toàn điện, chống sét), các mối nối cơ khí (dùng ốc siết, kẹp) đã bộc lộ nhược điểm chí mạng: chúng bị ăn mòn, lỏng lẻo theo thời gian và làm tăng điện trở của hệ thống. Thị trường hiện đại xem phương pháp hàn nhiệt nhôm (exothermic welding) là "tiêu chuẩn vàng" để đảm bảo an toàn. Khuôn hàn hóa nhiệt GOLDWELD là thành phần cốt lõi, không thể thay thế, đóng vai trò là buồng phản ứng và khuôn đúc, quyết định trực tiếp đến chất lượng của mối nối vĩnh cửu này.

Tính năng nổi bật

Khuôn hàn GOLDWELD là một công cụ kỹ thuật cao, được thiết kế để tạo ra các mối nối có chất lượng vượt trội.

• Tạo Liên kết Phân tử: Không giống như kẹp cơ khí, khuôn hàn tạo ra một mối nối vĩnh cửu (liên kết phân tử), đảm bảo kết nối đồng nhất, không bị ăn mòn hay ôxy hóa.

• Chịu nhiệt và Độ bền cao: Được chế tạo từ graphite (than chì) mật độ cao, khuôn có khả năng chịu sốc nhiệt đột ngột lên đến 3000°C và có thể tái sử dụng nhiều lần (thường từ 70 lần trở lên), mang lại hiệu quả kinh tế cao.

• Chất lượng Mối hàn Vĩnh cửu: Mối hàn hoàn thiện có khả năng dẫn điện tốt hơn cả dây dẫn, không bị gia tăng điện trở theo thời gian.

• Thiết kế Chính xác: Đảm bảo mối hàn bền đẹp, đúng kỹ thuật, tiết kiệm và ít hao thuốc khi thi công.

Thiết kế và chất liệu

* Chất liệu: Graphite (Than chì)

Khuôn được chế tạo từ các khối graphite đặc, mật độ cao. Vật liệu này được lựa chọn vì nó trơ về mặt hóa học, chịu được sốc nhiệt cực lớn và kim loại nóng chảy (đồng) không bám dính vào bề mặt, giúp dễ dàng tháo khuôn.

* Thiết kế Series (A, N, C, E)

Đây là một đặc điểm kỹ thuật quan trọng. Các ký hiệu "Loại A, N, C, E" không chỉ định loại mối hàn, mà chỉ định series kích thước vật lý của khối khuôn. Mỗi series này sẽ yêu cầu một loại Tay kẹp khuôn hàn (Handle Clamp) chuyên dụng (ví dụ, khuôn Loại C phải dùng tay kẹp Loại C).

* Buồng phản ứng (Crucible)

Mỗi khuôn được gia công CNC chính xác để tạo ra buồng phản ứng (nơi chứa thuốc hàn) và buồng hàn (nơi định hình mối nối). Thiết kế này được tính toán để tương thích với các định lượng thuốc hàn cụ thể (ví dụ: 45g, 65g, 90g, 115g, 150g, 200g) tùy theo kích cỡ mối hàn.

Nguyên lý hoạt động

Khuôn hàn GOLDWELD hoạt động như một hệ thống lò đúc mini (miniature foundry system) di động.

1. Khuôn (đã được sấy khô) được kẹp chặt, cố định các vật tư (cáp, cọc) bên trong.

2. Thuốc hàn (hỗn hợp bột Nhôm và Oxit Đồng) được nạp vào buồng phản ứng.

3. Khi kích hỏa (bằng súng mồi), phản ứng nhiệt nhôm xảy ra, tạo ra đồng nóng chảy (ở nhiệt độ gần 3000°C) và xỉ nhôm oxit.

4. Đồng nóng chảy nặng hơn, chảy qua lỗ dẫn xuống buồng hàn, nung chảy bề mặt của cáp/cọc và hòa tan, liên kết chúng lại thành một khối đồng nhất.

5. Khuôn graphite định hình khối kim loại lỏng này cho đến khi nó nguội và đông đặc, tạo thành mối hàn vĩnh cửu.

Lợi ích

Việc sử dụng khuôn hàn GOLDWELD mang lại những lợi ích kỹ thuật và tài chính không thể thay thế:

• An toàn Hệ thống: Tạo ra mối nối có điện trở bằng không, đảm bảo khả năng tản dòng sét và dòng sự cố một cách hiệu quả nhất, bảo vệ con người và thiết bị.

• Độ bền Vĩnh cửu: Mối hàn là một khối đồng nhất, không bị ăn mòn, oxy hóa hay lỏng lẻo do rung động, đảm bảo tuổi thọ của hệ thống tiếp địa ngang bằng tuổi thọ công trình.

• Hiệu quả Thi công: Mặc dù đòi hỏi kỹ thuật, nhưng khi đã quen, việc thi công rất nhanh chóng và đơn giản.

• Tiết kiệm Chi phí Vòng đời (TCO): Mặc dù chi phí ban đầu cao hơn kẹp cơ khí, nhưng do không cần bảo trì, sửa chữa, chi phí tổng thể cho vòng đời công trình lại thấp hơn rất nhiều.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	Hàn Hóa nhiệt (Dùng Khuôn Goldweld)	Kẹp Cơ khí (Kẹp C, Kẹp tiếp địa)
Bản chất Liên kết	Liên kết phân tử (Molecular bond)	Tiếp xúc bề mặt (Surface contact)
Tính dẫn điện	Rất cao (Thường tốt hơn cả dây dẫn)	Trung bình (Giảm dần theo thời gian)
Khả năng chống ăn mòn	Tuyệt vời (Vĩnh cửu)	Thấp (Bị oxy hóa, rỉ sét)
Độ bền cơ học	Rất cao (Liền khối, vĩnh viễn)	Trung bình (Bị lỏng do rung động, nhiệt)
Điện trở mối nối	Ổn định, không tăng theo thời gian	Tăng dần theo thời gian (rất nguy hiểm)
Yêu cầu bảo trì	Không	Cao (Phải siết lại định kỳ)

Ưu điểm và nhược điểm

Ưu điểm

• Tạo ra mối hàn liên kết phân tử, là giải pháp kỹ thuật tốt nhất.

• Tuổi thọ cao (70+ lần hàn), tối ưu chi phí vận hành.

• Chịu được nhiệt độ phản ứng cực cao mà không biến dạng.

• Tương thích với nhiều loại vật tư (đồng, thép, kẽm...).

Nhược điểm

• Giòn, dễ vỡ nếu bị va đập cơ học hoặc làm rơi.

• Yêu cầu bảo quản khô ráo tuyệt đối và phải sấy kỹ trước khi hàn.

• Yêu cầu kỹ thuật viên phải được đào tạo về quy trình an toàn.

• Tính chuyên dụng cao (Mỗi series khuôn A, N, C, E yêu cầu tay kẹp riêng).

Hướng dẫn sử dụng

Quy trình chuẩn để sử dụng khuôn hàn (ví dụ: Loại C):

1. Vệ sinh: Dùng dụng cụ vệ sinh (bàn chải thép) làm sạch muội than, xỉ hàn cũ trong buồng phản ứng và rãnh cáp.

2. Sấy khuôn (Bắt buộc): Dùng đèn khò gas sấy kỹ khuôn cho đến khi khô tuyệt đối.

3. Kẹp khuôn: Lắp khuôn vào Tay kẹp Loại C chuyên dụng. Đặt cáp/cọc vào rãnh. Kẹp chặt tay kẹp để đảm bảo hai nửa khuôn khít.

4. Làm kín: Dùng đất bịt để bịt các khe hở nếu cáp nhỏ hơn rãnh.

5. Nạp thuốc: Đặt đĩa lót vào đáy buồng phản ứng, đổ thuốc hàn, rắc thuốc mồi.

6. Kích hỏa: Đóng nắp, dùng súng mồi lửa kích hoạt phản ứng (luôn đứng xa và đeo kính bảo hộ).

7. Hoàn tất: Chờ 30-60 giây cho mối hàn đông đặc, sau đó mở tay kẹp và tháo khuôn.

Lưu ý khi sử dụng

• Nguy cơ Nổ (Hơi nước): Tuyệt đối KHÔNG sử dụng khuôn khi còn ẩm. Hơi ẩm bị kẹt lại khi gặp kim loại 3000°C sẽ gây nổ hơi nước (steam explosion), bắn kim loại lỏng cực kỳ nguy hiểm. Luôn sấy khuôn thật kỹ.

• Sử dụng Sai Tay kẹp: Dùng tay kẹp Loại C cho khuôn Loại E (hoặc ngược lại) sẽ không kẹp chặt, gây rò rỉ kim loại nóng chảy, phá hủy khuôn và gây bỏng.

• Rơi vỡ: Graphite rất bền nhiệt nhưng giòn cơ học. Làm rơi khuôn xuống nền cứng gần như chắc chắn sẽ gây vỡ hoặc nứt, làm hỏng khuôn vĩnh viễn.

• Vệ sinh Sai cách: Không dùng dụng cụ kim loại sắc nhọn để cạy xỉ, sẽ làm xước rãnh khuôn, ảnh hưởng đến chất lượng mối hàn sau.

Chia sẻ cảm nhận cá nhân

• Anh Hưng, Hải Phòng chia sẻ rằng: "Từ góc độ chuyên gia, chất lượng của một hệ thống tiếp địa được quyết định bởi điểm yếu nhất của nó – chính là các mối nối. Việc sử dụng kẹp cơ khí là một hành vi "phi kỹ thuật" (non-technical) và tiềm ẩn rủi ro lớn. Khuôn hàn GOLDWELD, với cam kết tuổi thọ 70+ lần hàn, cho thấy đây là một công cụ cấp chuyên nghiệp (professional-grade). Các series (A, N, C, E) là cách phân loại kích thước rõ ràng, giúp chuẩn hóa việc sử dụng tay kẹp, giảm thiểu nhầm lẫn và tăng cường an toàn thi công."

Đánh giá chung về sản phẩm

Khuôn hàn hóa nhiệt GOLDWELD là một hệ thống lò đúc mini được gia công chính xác. Đây là thành phần cốt lõi để tạo ra các mối nối tiếp địa vĩnh cửu, đạt tiêu chuẩn kỹ thuật cao nhất. Việc cam kết tuổi thọ 70+ lần hàn và phân loại rõ ràng theo series (A, N, C, E) thể hiện đây là một sản phẩm cấp chuyên nghiệp, đáng tin cậy.

Lời khuyên về cách lựa chọn sản phẩm

Việc lựa chọn khuôn hàn là một quy trình kỹ thuật chính xác, phải tuân theo 2 bước:

1. Xác định Cấu hình Mối hàn (Bắt buộc): Bạn cần hàn gì? Ví dụ: Hàn chữ T (Tee) giữa cáp 70mm² và cáp 70mm²; hay hàn cáp 50mm² vào cọc D16? Mỗi cấu hình này sẽ có một mã khuôn (mold part number) riêng biệt.

2. Xác định Series Tay kẹp (Bắt buộc): Bạn đang sở hữu Tay kẹp (Handle Clamp) loại nào (A, N, C, hay E)? Bạn phải mua khuôn hàn thuộc đúng series đó để đảm bảo tương thích.

Nhìn chung, Khuôn hàn hóa nhiệt GOLDWELD (Loại A, N, C, E) không chỉ là một dụng cụ, mà là một giải pháp kỹ thuật cho sự an toàn vĩnh cửu của hệ thống điện. Nó đại diện cho phương pháp tiên tiến nhất để tạo ra các mối nối tiếp địa, đảm bảo tính toàn vẹn về cơ học và dẫn điện, loại bỏ hoàn toàn rủi ro từ ăn mòn và tăng điện trở theo thời gian. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
