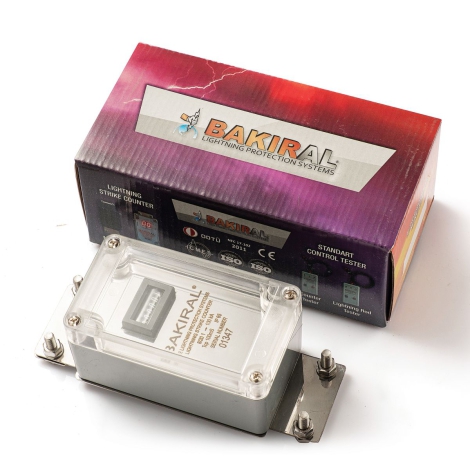

Bộ đếm sét Bakiral

Bộ đếm sét Bakiral là một thiết bị chẩn đoán kỹ thuật, được thiết kế để cung cấp dữ liệu thực nghiệm về hiệu suất của một hệ thống chống sét trực tiếp (LPS). Thay vì hoạt động "trong im lặng", thiết bị này ghi lại mỗi sự kiện phóng điện, cho phép các kỹ sư và chủ sở hữu công trình định lượng được tần suất rủi ro và xác minh hiệu quả bảo vệ.

Các hệ thống giám sát sét đã phát triển từ các khe hở phóng điện đơn giản (spark gaps) đến các bộ đếm cảm ứng cơ điện (như Bakiral) và hiện đại nhất là các hệ thống giám sát thông minh (ghi lại thời gian, biên độ, dạng sóng và kết nối từ xa). Bakiral thuộc thế hệ thiết bị thứ hai: đáng tin cậy, đã được chứng minh và hiệu quả về chi phí.

Thị trường thiết bị chống sét (LPS) không chỉ dừng lại ở kim thu sét và hệ thống tiếp địa. Nhu cầu về bảo trì dự đoán (predictive maintenance) và xác minh hệ thống đã thúc đẩy sự phát triển của các thiết bị giám sát. Bộ đếm sét là thành phần không thể thiếu trong các hệ thống LPS hiện đại, đặc biệt tại các cơ sở hạ tầng quan trọng. Các nhà sản xuất Thổ Nhĩ Kỳ, như Bakiral, đã chiếm lĩnh thị trường tầm trung nhờ cung cấp các sản phẩm tuân thủ tiêu chuẩn quốc tế với độ bền cao và chi phí hợp lý.

Tính năng nổi bật

• Chịu dòng 100KA: Đảm bảo bản thân thiết bị không bị phá hủy bởi chính sự kiện sét mà nó đang đo lường.

• Vận hành không cần pin: Cơ chế cảm ứng từ giúp thiết bị hoạt động hoàn toàn tự động, loại bỏ rủi ro hết pin và chi phí bảo trì thay thế pin.

• Dải đếm lớn (6 chữ số): Cung cấp vòng đời sử dụng cực kỳ lâu dài, ghi lại đến 999.999 sự kiện.

• Cài đặt không xâm lấn: Thiết kế kẹp bên ngoài dây dẫn, không cần cắt, khoan hay làm gián đoạn tính liên tục của hệ thống thoát sét, giữ nguyên vẹn khả năng dẫn truyền sét.

Thiết kế và chất liệu

Bộ đếm sét Bakiral được thiết kế cho mục đích lắp đặt ngoài trời, trực tiếp trên đường truyền sét.

• Vật liệu: Cấu trúc vỏ là sự kết hợp giữa Nhựa kỹ thuật (Polycarbonate) và Kim loại. Vỏ nhựa có khả năng kháng tia UV, chống va đập và đạt tiêu chuẩn kín nước (thường là IP65 - IP67), bảo vệ hoàn toàn cơ cấu bên trong khỏi mưa và độ ẩm.

• Trọng lượng: Với trọng lượng 830G, thiết bị cho cảm giác rất chắc chắn, đầm tay, đảm bảo độ ổn định cơ học khi lắp đặt trên cáp.

• Cơ cấu kẹp: Thiết kế thông minh cho phép lắp đặt không xâm lấn, tương thích với dải cáp thoát sét rộng từ M50 ($50mm^2$) đến M95 ($95mm^2$), phù hợp với hầu hết các tiêu chuẩn cáp đồng trần tại Việt Nam.

Nguyên lý hoạt động

Bakiral là một thiết bị thụ động, không cần nguồn cấp năng lượng (như pin hay điện lưới). Nó hoạt động dựa trên nguyên lý cảm ứng điện từ (electromagnetic induction).

1. Phát hiện xung: Khi một tia sét bị thu bởi kim thu sét, một dòng điện xung khổng lồ (vài chục đến 100KA) di chuyển với tốc độ cực nhanh qua dây thoát sét.

2. Cảm ứng từ: Dòng điện biến thiên tức thời này tạo ra một trường điện từ cường độ cao, bùng nổ trong một khoảnh khắc (micro giây) xung quanh dây dẫn.

3. Kích hoạt bộ đếm: Bộ đếm Bakiral, được kẹp trực tiếp vào dây dẫn, sử dụng một cuộn cảm (inductive sensor) để "bắt" lấy trường điện từ này. Xung cảm ứng tự nó tạo ra đủ năng lượng để kích hoạt bộ đếm cơ điện (electro-mechanical) bên trong, khiến chỉ số trên màn hình tăng lên một đơn vị.

Thiết bị được hiệu chỉnh để chỉ kích hoạt với các xung cường độ cao (thường từ 1kA trở lên), bỏ qua các nhiễu điện từ thông thường.

Lợi ích

1. Xác minh hiệu quả hệ thống: Cung cấp bằng chứng thực tế, không thể chối cãi, rằng hệ thống chống sét đang hoạt động và đang bảo vệ công trình.

2. Hỗ trợ bảo trì dự đoán: Dữ liệu về tần suất sét đánh (ví dụ: 5 lần trong một mùa mưa) giúp các kỹ sư lập kế hoạch bảo trì (như đo lại điện trở tiếp địa) một cách chủ động, thay vì chờ đợi sự cố.

3. Phân tích rủi ro: Giúp định lượng mật độ sét đánh tại khu vực, cung cấp dữ liệu đầu vào quan trọng cho việc nâng cấp hệ thống hoặc đánh giá rủi ro cho các thiết bị nhạy cảm.

4. Cung cấp dữ liệu cho bảo hiểm: Là hồ sơ khách quan về các sự kiện sét đánh, rất hữu ích trong các yêu cầu bồi thường bảo hiểm liên quan đến hư hỏng thiết bị điện tử.



Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	Bộ đếm sét Bakiral (Thổ Nhĩ Kỳ)	Sản phẩm khác
Nguyên lý	Cảm ứng điện từ (Inductive)	Cảm ứng điện từ (Inductive)
Dòng tối đa	100 kA	100 kA
Dải cáp	M50 - M95 (Rất linh hoạt)	Cáp tròn (đến $\Phi$15mm)
Nguồn cấp	Không cần	Không cần
Màn hình	6 chữ số (Cơ)	6 chữ số (Cơ)
Cấp bảo vệ	IP65 - IP67	IP65
Điểm mạnh	Giá thành/hiệu năng, dải cáp rộng	Phổ biến, giá tốt

Ưu điểm và nhược điểm

Ưu điểm

• Độ tin cậy cao: Hoạt động không cần nguồn ngoài, loại bỏ hoàn toàn rủi ro hết pin hoặc lỗi điện tử phức tạp.

• Bền bỉ: Thiết kế "nồi đồng cối đá" với vỏ nhựa kỹ thuật dày, kháng UV và IP cao.

• Giá trị thực tiễn: Cung cấp thông tin quan trọng (data-driven) cho việc bảo trì với chi phí đầu tư thấp.

• Linh hoạt: Tương thích với dải cáp rất rộng (M50-M95).

Nhược điểm

• Dữ liệu cơ bản: Chỉ cung cấp số lần đếm (event counter). Nó không ghi lại thời gian (timestamp), cường độ chính xác (magnitude) hay dạng sóng (waveform) của cú sét.

• Không cảnh báo từ xa: Người dùng phải kiểm tra trực quan tại chỗ để đọc chỉ số, không có khả năng kết nối IoT hay BMS.

Hướng dẫn sử dụng

"Sử dụng" bộ đếm sét Bakiral chính là việc lắp đặt và đọc chỉ số.

* Hướng dẫn lắp đặt

1. Chọn vị trí: Chọn một điểm trên dây thoát sét chính. Vị trí lý tưởng là ở độ cao khoảng 1.5m - 2m so với mặt đất để dễ dàng kiểm tra, đọc chỉ số.

2. Đảm bảo vị trí thẳng: Chỉ lắp đặt trên một đoạn dây dẫn thẳng. Tránh lắp đặt ngay tại một góc uốn (điểm gập khúc) vì có thể ảnh hưởng đến độ chính xác của cảm ứng từ.

3. Lắp đặt: Tháo các ốc vít cố định trên vỏ bọc của bộ đếm. Đặt dây thoát sét vào đúng rãnh kẹp được thiết kế sẵn bên trong.

4. Cố định: Đóng chặt vỏ bọc, siết lại các ốc vít. Đảm bảo dây dẫn nằm chắc chắn bên trong và vỏ bọc kín hoàn toàn để chống nước.

5. Ghi lại chỉ số: Ghi lại chỉ số ban đầu (thường là 000000) và ngày lắp đặt vào sổ nhật ký hệ thống.

* Đọc chỉ số

Việc đọc chỉ số là kiểm tra trực quan màn hình 6 số. Mỗi khi hệ thống hứng chịu một cú sét, chỉ số sẽ tự động tăng thêm 1 đơn vị.

Lưu ý khi sử dụng

• Không lắp lỏng lẻo: Nếu bộ đếm không kẹp chặt vào dây dẫn, cảm ứng điện từ sẽ yếu, có thể dẫn đến việc bỏ sót sự kiện (không đếm).

• Tránh lắp gần các thiết bị gây nhiễu: Không lắp gần các nguồn phát điện từ mạnh khác (như tủ điện công suất lớn, máy biến áp) có thể gây kích hoạt giả (false trigger).

• Không cắt dây dẫn: Tuyệt đối không được cắt dây thoát sét để "luồn" qua bộ đếm. Thiết kế của nó là kẹp bên ngoài. Việc cắt dây dẫn là vi phạm nghiêm trọng tiêu chuẩn chống sét.

• Không lắp tại điểm phân nhánh: Chỉ lắp trên 1 dây thoát sét chính để đảm bảo đếm được toàn bộ dòng phóng.

Chia sẻ cảm nhận cá nhân

• Anh Quân, Hà Nội chia sẻ rằng: "Từ góc độ chuyên môn, bộ đếm sét Bakiral là một thiết bị "làm việc thầm lặng" nhưng không thể thiếu. Nó là công cụ chẩn đoán cơ bản nhất, xác nhận khoản đầu tư vào hệ thống chống sét là đúng đắn và đang hoạt động. Sự đơn giản chính là ưu điểm lớn nhất của nó: không pin, không vi mạch phức tạp, chỉ có cơ chế cảm ứng cơ điện bền bỉ."

Đánh giá chung về sản phẩm

Bakiral là một lựa chọn xuất sắc trong phân khúc bộ đếm sét tầm trung. Nó cung cấp chính xác những gì một hệ thống LPS cơ bản cần: đếm sự kiện. Với khả năng chịu dòng 100KA và độ bền vật liệu cao, nó cung cấp giá trị sử dụng lâu dài với chi phí đầu tư ban đầu rất hợp lý.

Lời khuyên khi lựa chọn sản phẩm

1. Đối với cơ sở hạ tầng quan trọng (Critical Infrastructure): Như trạm viễn thông (BTS), trung tâm dữ liệu (Data Center), nhà máy điện, bộ đếm sét là bắt buộc. Bakiral là lựa chọn tối ưu về chi phí/hiệu năng.

2. Đối với tòa nhà thương mại, nhà xưởng: Rất khuyến khích lắp đặt để theo dõi hiệu suất LPS và lập kế hoạch bảo trì.

3. Đối với nhà dân, biệt thự: Mặc dù không bắt buộc, nhưng lắp đặt bộ đếm sét (với chi phí không quá cao) sẽ mang lại sự an tâm tuyệt đối, xác nhận hệ thống kim thu sét đang bảo vệ gia đình bạn.

4. Khi nào không chọn Bakiral? Nếu bạn cần dữ liệu chi tiết (thời gian, cường độ sét) để tích hợp vào hệ thống Quản lý Tòa nhà (BMS) hoặc phục vụ nghiên cứu khoa học, bạn cần nâng cấp lên các bộ đếm thông minh (smart lightning counters) có giá thành cao hơn nhiều.

Bộ đếm sét Bakiral là một thành phần thiết yếu, cung cấp "tiếng nói" cho một hệ thống chống sét vốn dĩ thụ động. Với khả năng chịu dòng 100KA, cơ chế hoạt động cảm ứng không cần bảo trì, và cài đặt đơn giản, nó cung cấp dữ liệu vô giá để xác minh hiệu suất bảo vệ và tối ưu hóa lịch trình bảo trì, đảm bảo an toàn liên tục cho công trình với một mức đầu tư hiệu quả. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
