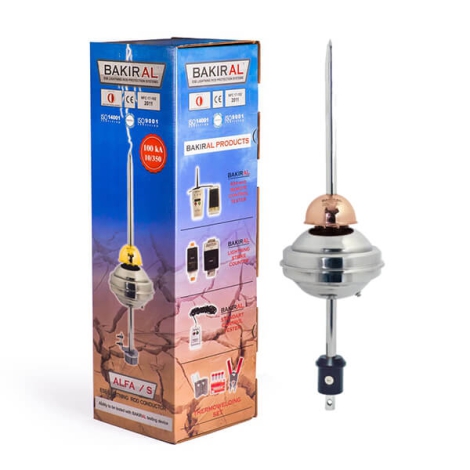

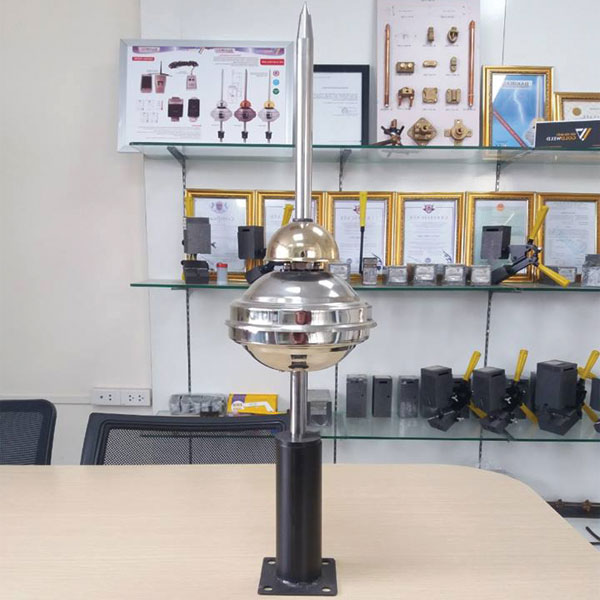

Kim thu sét BAKIRAL ALFA S ESE15

Thị trường hệ thống chống sét (LPS) toàn cầu đã chứng kiến sự chuyển dịch rõ rệt từ các giải pháp thụ động (kim Franklin) sang các hệ thống chủ động (ESE). Nhu cầu bảo vệ các cơ sở hạ tầng trọng yếu (critical infrastructure) và các kiến trúc phức hợp đòi hỏi các thiết bị có khả năng "chủ động" can thiệp.

Dòng ALFAS của Bakiral là kết quả của quá trình R&D chuyên sâu, tập trung vào việc tối ưu hóa bộ phận kích hoạt ESE. Model ESE15 (Delta t = 15 mu s) được phát triển để cung cấp một bán kính bảo vệ hiệu quả cho các công trình tiêu chuẩn, dựa trên nền tảng tiêu chuẩn NFC 17-102:2011 của Pháp.

BAKIRAL ALFAS ESE15 là một thiết bị thu sét chủ động (ESE) hiệu suất cao, được chế tạo tại Thổ Nhĩ Kỳ. Với thời gian kích hoạt sớm Delta t = 15 mu s, đây là model ESE nền tảng của Bakiral, cung cấp vùng bảo hộ (Zone of Protection) lên đến 65 mét, tuân thủ nghiêm ngặt tiêu chuẩn quốc tế NFC 17-102:2011.

Tính năng nổi bật

• Hiệu suất ESE (Delta t = 15 mu s): Cung cấp bán kính bảo vệ 65m, lý tưởng cho nhà ở, biệt thự, và các công trình thương mại quy mô vừa và nhỏ.

• Tuổi thọ 30+ năm: Vật liệu Inox 304 cao cấp đảm bảo độ bền cơ học và khả năng kháng ăn mòn trong thời gian dài.

• Chứng nhận toàn diện: Đạt tiêu chuẩn an toàn CE của Châu Âu và các ISO 9001, 14001, OHSAS 18001, đảm bảo chất lượng và tuân thủ pháp lý.

Thiết kế và chất liệu

Với trọng lượng 3.5kg và đường kính bầu Phi 190 mm, ALFAS ESE15 là một thiết bị cơ khí hạng nặng (heavy-duty), được chế tạo để đảm bảo tính toàn vẹn tuyệt đối trong các điều kiện khắc nghiệt.

• Chất liệu: Thân kim được chế tạo từ Inox 304 (Thép không gỉ 304). Đây là vật liệu tiêu chuẩn công nghiệp, cung cấp khả năng kháng ăn mòn (corrosion resistance) vượt trội, đảm bảo kim vận hành ổn định trong môi trường công nghiệp hoặc ven biển (nhiễm mặn).

• Độ bền: Thiết bị được thiết kế cho dải nhiệt độ hoạt động cực đoan (từ -40°C đến +120°C) và tuổi thọ thiết kế trên 30 năm.

• Hoàn thiện: Cung cấp 3 tùy chọn màu sắc (Bạc – đồng – vàng), cho phép tích hợp thẩm mỹ vào các công trình kiến trúc.



Nguyên lý hoạt động

Không giống như kim Franklin cổ điển hoạt động thụ động, ALFAS ESE15 vận hành một cách chủ động. Khi một cơn dông hình thành, điện trường khí quyển (ambient electric field) tại mặt đất tăng lên đột ngột. Bộ phận kích hoạt ESE bên trong kim sẽ cảm nhận sự biến thiên này và bắt đầu quá trình ion hóa không khí tại đầu kim.

Điểm mấu chốt của công nghệ này là thời gian kích hoạt sớm (Initiation Advance Time) Delta t = 15 mu s (micro giây). Đây là mức Delta t tiêu chuẩn, có nghĩa là ESE15 chủ động phóng một tia tiên đạo đi lên (upward streamer) sớm hơn 15 micro giây so với một vật dẫn thông thường. Khoảng thời gian này cho phép nó tạo ra một kênh dẫn ưu tiên, "bắt" tia sét đi xuống (downward leader) từ đám mây ở độ cao an toàn hơn, tạo ra bán kính bảo vệ 65 mét.

 Lợi ích

1. Tối ưu hóa tổng chi phí sở hữu (TCO): Lợi ích kinh tế lớn nhất. Một kim ESE15 duy nhất có thể bảo vệ một khu vực rộng lớn. Điều này giúp:

   • Giảm số lượng kim thu sét cần thiết.

   • Giảm mạnh số lượng dây dẫn thoát sét (down-conductors).

   • Đơn giản hóa đáng kể hệ thống tiếp địa phức tạp.

2. An toàn chủ động: Bằng cách "bắt" sét từ xa, ESE15 giảm thiểu nguy cơ sét đánh tạt (side flash) vào các thiết bị hoặc kết cấu bên hông công trình.

3. Độ bền đã được chứng minh: Tuổi thọ thiết kế 30+ năm và vật liệu Inox 304 gần như loại bỏ hoàn toàn chi phí bảo trì hoặc thay thế kim.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	BAKIRAL ALFAS ESE15	Kim Cổ Điển (Franklin)
Công nghệ	ESE (Chủ động)	Thụ động
Thời gian (Delta t)	15 mu s	Không có
Bán kính (Cấp IV, h=5m)	~ 65 m	Rất hẹp (chỉ bảo vệ chính nó)
Xuất xứ	Thổ Nhĩ Kỳ	Đa dạng
Vật liệu	Inox 304	Thường là Đồng / Thép mạ
Tiêu chuẩn	NFC 17-102:2011	Không (chỉ theo lý thuyết)
Phân khúc	ESE Phổ thông	Cổ điển / Giá rẻ

Ưu điểm và nhược điểm

Ưu điểm

• Giá thành hiệu quả (cost-effective) cho một giải pháp ESE tuân thủ NFC 17-102.

• Bán kính bảo vệ 65m là lý tưởng cho phần lớn công trình dân dụng và thương mại nhỏ.

• Vật liệu Inox 304 siêu bền, tuổi thọ thiết kế 30+ năm, kháng ăn mòn.

• Giảm đáng kể tổng chi phí thi công hệ thống LPS (ít dây, ít cọc, ít kim hơn).

Nhược điểm

• Bán kính 65m là không đủ cho các nhà máy, khu công nghiệp, hoặc các dự án quy mô lớn.

• Phụ thuộc tuyệt đối vào chất lượng của hệ thống tiếp địa. Hiệu suất của kim sẽ bằng không nếu tiếp địa không đạt chuẩn (Rđất > 10 Omega).

Hướng dẫn sử dụng

"Sử dụng" một kim thu sét ESE đồng nghĩa với việc lắp đặt (installation) đúng tiêu chuẩn kỹ thuật.

1. Vị trí (Location): Kim phải được lắp đặt tại vị trí cao nhất của công trình. Nó phải cao hơn ít nhất 2 mét so với bất kỳ cấu trúc nào khác (ăng-ten, bồn nước, mái nhà).

2. Cố định (Mounting): Lắp kim lên cột đỡ (khuyến nghị Phi 54-60mm) và kết nối thông qua ren Phi 54 mm. Lắp đặt ở độ cao khuyến nghị 5 mét (so với mặt phẳng cần bảo vệ) để đạt bán kính bảo vệ tối ưu (65m ở Cấp IV).

3. Dây dẫn (Down Conductors): Kết nối kim với dây thoát sét (khuyến nghị cáp đồng C50 hoặc C70).

Lưu ý khi sử dụng

• Lỗi tiếp địa (Grounding Failure): Đây là lỗi nghiêm trọng nhất. Một hệ thống tiếp địa có điện trở cao (>10 Omega) sẽ khiến toàn bộ hệ thống ESE (bất kể kim đắt tiền thế nào) trở nên vô dụng và cực kỳ nguy hiểm.

• Lỗi đi dây (Routing Errors): Tránh tuyệt đối việc đi dây thoát sét có các góc uốn 90 độ (sharp bends) hoặc các vòng lặp (loops). Điều này có thể gây ra hiện tượng phóng điện tạt (side flash), làm hỏng các thiết bị điện tử bên trong công trình.

• Lắp đặt sai độ cao: Lắp kim quá thấp hoặc bị che khuất bởi các vật thể khác (như bồn nước, ăng-ten) sẽ làm giảm đáng kể bán kính bảo vệ thực tế.

Chia sẻ cảm nhận cá nhân

• Anh Hiếu, Hải Phòng chia sẻ rằng: "Từ góc độ kỹ thuật, ALFAS ESE15 là mô hình "đầu vào" (entry-level) cho công nghệ ESE chuyên nghiệp. Nó là lựa chọn hoàn hảo cho những ai muốn nâng cấp từ kim cổ điển lên một giải pháp tuân thủ NFC 17-102. Delta t = 15 mu s và Rp = 65m là thông số rất thực tế, đáp ứng 80% nhu cầu của các công trình dân dụng và thương mại tại Việt Nam. Trọng lượng 3.5kg và chất liệu Inox 304 dày dặn mang lại sự tin cậy."

Đánh giá chung về sản phẩm

BAKIRAL ALFAS ESE15 là một giải pháp kỹ thuật cao cấp, cân bằng hoàn hảo giữa hiệu suất (Rp=65m) và chi phí đầu tư. Chất lượng chế tạo cơ khí (3.5kg, Inox 304) và tuổi thọ thiết kế 30+ năm định vị đây là một khoản đầu tư dài hạn cho các tài sản có giá trị.

Lời khuyên khi lựa chọn sản phẩm

Bạn cần bảo vệ các công trình có diện tích vừa phải:

• Nhà ở dân dụng, biệt thự, nhà vườn.

• Văn phòng nhỏ, nhà xưởng quy mô nhỏ.

• Bệnh viện, trường học (quy mô nhỏ).

Nhìn chung, Kim thu sét BAKIRAL ALFAS ESE15 là một khoản đầu tư chiến lược vào an toàn phòng chống cháy nổ. Với bán kính bảo vệ 65 mét, thời gian kích hoạt sớm Delta t = 15 mu s, và tuổi thọ thiết kế vượt trội 30 năm, nó cung cấp cấp độ bảo vệ cao theo tiêu chuẩn NFC 17-102:2011, đảm bảo an toàn tuyệt đối cho các tài sản và cơ sở hạ tầng. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
