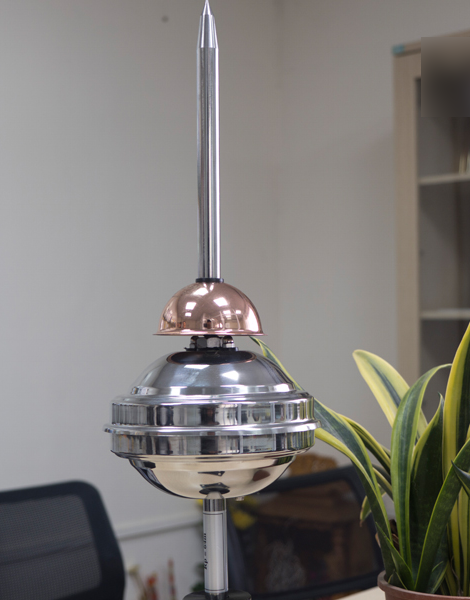

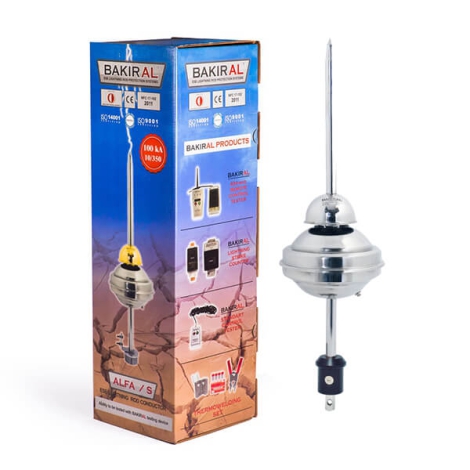

Kim thu sét BAKIRAL ALFAS ESE50

BAKIRAL ALFAS ESE50 là một thiết bị thu sét chủ động (ESE) hiệu suất cao, được chế tạo tại Thổ Nhĩ Kỳ. Với thời gian kích hoạt sớm Delta t = 50 mu s, model này cung cấp một vùng bảo hộ (Zone of Protection) quy mô lớn, lên đến 98 mét, tuân thủ nghiêm ngặt tiêu chuẩn quốc tế NFC 17-102:2011.

Thị trường hệ thống chống sét (LPS) toàn cầu đã chứng kiến sự chuyển dịch rõ rệt từ các giải pháp thụ động (kim Franklin cổ điển) sang các hệ thống chủ động (ESE - Early Streamer Emission). Nhu cầu bảo vệ các cơ sở hạ tầng trọng yếu (critical infrastructure) và các kiến trúc phức hợp đòi hỏi các thiết bị có khả năng "chủ động" can thiệp và cung cấp vùng bảo vệ rộng. Các nhà sản xuất Thổ Nhĩ Kỳ, như Bakiral, đang giữ vị thế dẫn đầu trong phân khúc này.

Dòng ALFAS của Bakiral là kết quả của quá trình R&D chuyên sâu, tập trung vào việc tối ưu hóa bộ phận kích hoạt ESE. Model ESE50 (Delta t = 50 mu s) được phát triển để cung cấp một bán kính bảo vệ lớn, giải quyết bài toán an toàn cho các công trình quy mô vừa và lớn, dựa trên nền tảng tiêu chuẩn NFC 17-102:2011 của Pháp. Nó đại diện cho phân khúc hiệu suất cao, cân bằng giữa bán kính bảo vệ và chi phí đầu tư.

Tính năng nổi bật

• Hiệu suất Delta t = 50 mu s: Cung cấp bán kính bảo vệ vượt trội, tối ưu cho các dự án lớn, vượt xa các dòng ESE tiêu chuẩn.

• Vùng bảo hộ vĩ mô (Rp = 98m): Cho phép bảo vệ các khu vực có diện tích hàng nghìn mét vuông chỉ với một điểm lắp đặt duy nhất.

• Tuổi thọ 30+ năm: Vật liệu Inox cao cấp đảm bảo độ bền cơ học và khả năng kháng ăn mòn trong thời gian dài.

• Chứng nhận toàn diện: Đạt tiêu chuẩn an toàn CE của Châu Âu và các ISO 9001, 14001, OHSAS 18001, đảm bảo chất lượng và tuân thủ pháp lý.

Thiết kế và chất liệu

Với trọng lượng 3.5kg và đường kính bầu Phi 190 mm, ALFAS ESE50 là một thiết bị cơ khí hạng nặng (heavy-duty), được chế tạo để đảm bảo tính toàn vẹn tuyệt đối.

• Chất liệu: Thân kim được chế tạo từ Inox 504. Đây là mác thép không gỉ cao cấp, chuyên dụng của nhà sản xuất, được thiết kế để cung cấp khả năng kháng ăn mòn (corrosion resistance) vượt trội, đảm bảo kim vận hành ổn định trong các môi trường khắc nghiệt nhất (ven biển, nhà máy hóa chất).

• Hoàn thiện: Cung cấp 3 tùy chọn màu sắc (Bạc – đồng – vàng), cho phép tích hợp thẩm mỹ vào các công trình kiến trúc.

Nguyên lý hoạt động

Không giống như kim Franklin cổ điển hoạt động thụ động, ALFAS ESE50 vận hành một cách chủ động. Khi một cơn dông hình thành, điện trường khí quyển (ambient electric field) tại mặt đất tăng lên đột ngột. Bộ phận kích hoạt ESE bên trong kim sẽ cảm nhận sự biến thiên này và bắt đầu quá trình ion hóa không khí tại đầu kim.

Điểm mấu chốt của công nghệ này là thời gian kích hoạt sớm (Initiation Advance Time) Delta t = 50 mu s (micro giây). Điều này có nghĩa là ESE50 chủ động phóng một tia tiên đạo đi lên (upward streamer) sớm hơn 50 micro giây so với một vật dẫn thông thường. Khoảng thời gian "gian lận" mang tính quyết định này cho phép nó tạo ra một kênh dẫn ưu tiên, "bắt" tia sét đi xuống (downward leader) từ đám mây ở độ cao an toàn hơn và từ một phạm vi xa hơn, tạo ra bán kính bảo vệ khổng lồ 98 mét.

Lợi ích

1. Tối ưu hóa tổng chi phí sở hữu (TCO): Lợi ích kinh tế lớn nhất. Mặc dù chi phí ban đầu của kim ESE50 cao, nhưng một kim duy nhất có thể bảo vệ một khu vực khổng lồ. Điều này giúp:

   • Giảm số lượng kim thu sét cần thiết.

   • Giảm mạnh số lượng dây dẫn thoát sét (down-conductors).

   • Đơn giản hóa đáng kể hệ thống tiếp địa phức tạp.

2. An toàn chủ động: Bằng cách "bắt" sét từ xa, ESE50 giảm thiểu nguy cơ sét đánh tạt (side flash) vào các thiết bị hoặc kết cấu bên hông công trình.

3. Độ bền vô song: Tuổi thọ thiết kế 30+ năm và vật liệu Inox 504 gần như loại bỏ hoàn toàn chi phí bảo trì hoặc thay thế kim trong suốt vòng đời công trình.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	BAKIRAL ALFAS ESE50	Liva LAP-BX175
Thời gian (Delta t)	50 mu s	52 mu s
Bán kính (Cấp IV, h=5m)	~ 97 m	~ 95 m
Vật liệu	Inox 504 (Cao cấp)	Thép không gỉ
Phân khúc	Hiệu suất cao, Giá cạnh tranh	Phổ thông, Giá cạnh tranh
Tuổi thọ (Thiết kế)	30+ năm	30+ năm

Ưu điểm và nhược điểm

Ưu điểm

• Bán kính bảo vệ rất rộng (lên đến 98m), lý tưởng cho các dự án quy mô vừa và lớn.

• Tuân thủ tiêu chuẩn khắt khe NFC 17-102:2011.

• Vật liệu siêu bền (Inox 504), tuổi thọ thiết kế 30+ năm, kháng ăn mòn.

• Giảm đáng kể tổng chi phí thi công hệ thống LPS (ít dây, ít cọc, ít kim hơn).

Nhược điểm

• Phụ thuộc tuyệt đối vào chất lượng của hệ thống tiếp địa. Hiệu suất của kim sẽ bằng không nếu tiếp địa không đạt chuẩn (Rđất > 10 Omega).

Hướng dẫn sử dụng

"Sử dụng" một kim thu sét ESE đồng nghĩa với việc lắp đặt (installation) đúng tiêu chuẩn kỹ thuật.

1. Vị trí (Location): Kim phải được lắp đặt tại vị trí cao nhất của công trình. Nó phải cao hơn ít nhất 2 mét so với bất kỳ cấu trúc nào khác (ăng-ten, bồn nước, mái nhà).

2. Cố định (Mounting): Lắp kim lên cột đỡ (khuyến nghị Phi 54-60mm) và kết nối thông qua ren Phi 54 mm. Lắp đặt ở độ cao khuyến nghị 5 mét (so với mặt phẳng cần bảo vệ) để đạt bán kính bảo vệ tối ưu (97m ở Cấp IV).

3. Dây dẫn (Down Conductors): Kết nối kim với tối thiểu 02 dây thoát sét (khuyến nghị cáp đồng C50 hoặc C70).

4. Tiếp địa (Earthing System): Đây là yếu tố then chốt. Hệ thống tiếp địa phải được thi công chuyên nghiệp và đo đạc, đảm bảo trở kháng đất (ground impedance) Rđất < Omega.

Lưu ý khi sử dụng

• Lỗi tiếp địa (Grounding Failure): Đây là lỗi nghiêm trọng nhất. Một hệ thống tiếp địa có điện trở cao (>10 Omega) sẽ khiến toàn bộ hệ thống ESE (bất kể kim đắt tiền thế nào) trở nên vô dụng và cực kỳ nguy hiểm.

• Lỗi đi dây (Routing Errors): Tránh tuyệt đối việc đi dây thoát sét có các góc uốn 90 độ (sharp bends) hoặc các vòng lặp (loops). Điều này có thể gây ra hiện tượng phóng điện tạt (side flash), làm hỏng các thiết bị điện tử bên trong công trình.

• Lắp đặt sai độ cao: Lắp kim quá thấp hoặc bị che khuất bởi các vật thể khác (như bồn nước, ăng-ten) sẽ làm giảm đáng kể bán kính bảo vệ thực tế.

Chia sẻ cảm nhận cá nhân

• Anh Hải, Đà Nẵng chia sẻ rằng: "Từ góc độ kỹ thuật, ALFAS ESE50 là một thiết bị "cân bằng" hoàn hảo. Nó không đạt đến mức Delta t = 60 mu s cao nhất, nhưng 50 mu s đã là một con số hiệu suất cực kỳ cao, cung cấp bán kính gần 100m. Trọng lượng 3.5kg và chất liệu Inox 504 dày dặn mang lại sự tin cậy tuyệt đối. Đây là lựa chọn "điểm ngọt" (sweet spot) cho các dự án thương mại và công nghiệp lớn, nơi cần vùng phủ rộng mà không nhất thiết phải trả chi phí cho model flagship cao cấp nhất."

Đánh giá chung về sản phẩm

BAKIRAL ALFAS ESE50 là một giải pháp kỹ thuật cao cấp, nằm ở phân khúc hiệu suất cao. Với Delta t = 50 mu s, nó cung cấp khả năng bảo vệ vượt trội so với các dòng ESE tiêu chuẩn. Chất lượng chế tạo cơ khí (3.5kg, Inox 504) và tuổi thọ thiết kế 30+ năm định vị đây là một khoản đầu tư dài hạn cho các tài sản có giá trị lớn.

Lời khuyên khi lựa chọn sản phẩm

Nếu bạn cần bảo vệ các công trình có diện tích lớn hoặc tầm quan trọng cao:

• Nhà máy, nhà xưởng, khu công nghiệp.

• Tòa nhà văn phòng, chung cư cao tầng.

• Khu nghỉ dưỡng, sân golf, trang trại quy mô lớn.

Nhìn chung, Kim thu sét BAKIRAL ALFAS ESE50 là một khoản đầu tư chiến lược vào an toàn phòng chống cháy nổ. Với bán kính bảo vệ vĩ mô 98 mét, thời gian kích hoạt sớm Delta t = 50 mu s, và tuổi thọ thiết kế vượt trội 30 năm, nó cung cấp cấp độ bảo vệ cao nhất theo tiêu chuẩn NFC 17-102:2011, đảm bảo an toàn tuyệt đối cho các tài sản và cơ sở hạ tầng quy mô lớn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
