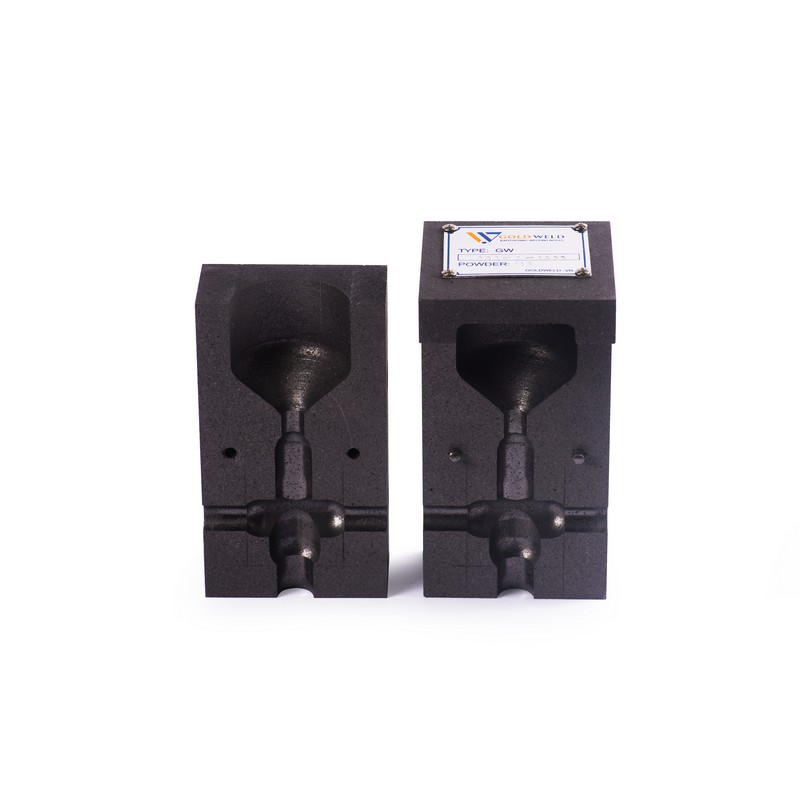

Khuôn hàn loại D, N, C,E

Công nghệ hàn hóa nhiệt (nhiệt nhôm) được phát triển từ đầu thế kỷ 20. Ban đầu, nó chủ yếu dùng để hàn đường ray xe lửa. Sau đó, ngành điện và viễn thông nhận ra ưu điểm vượt trội của nó (liên kết phân tử) so với kẹp cơ khí. Các khuôn hàn graphite được phát triển để định hình mối hàn cho các kết nối cáp/cọc. Các series D, N, C, E là sự chuẩn hóa kích thước khuôn của các nhà sản xuất (như Goldweld) để đồng bộ với các loại tay kẹp, giúp hệ thống trở nên module hóa và an toàn hơn.

Trong kỹ thuật tiếp địa và chống sét hiện đại, việc tạo ra các mối nối vĩnh cửu là yêu cầu bắt buộc. Thị trường đã hoàn toàn loại bỏ các mối kẹp cơ khí (dễ bị ăn mòn, tăng điện trở) để chuyển sang phương pháp hàn nhiệt nhôm (exothermic welding). Khuôn hàn hóa nhiệt Graphite (Series D, N, C, E) là thành phần cốt lõi, không thể thay thế của công nghệ này, đóng vai trò là buồng phản ứng và khuôn đúc, quyết định trực tiếp đến chất lượng của mối hàn.

Tính năng nổi bật

Các khuôn hàn (như của thương hiệu Goldweld) được thiết kế cho hiệu suất cao nhất:

• Độ bền Nhiệt Vượt trội: Được chế tạo từ graphite cao cấp, khuôn chịu được mức nhiệt tức thời của phản ứng nhiệt nhôm, lên đến 3000°C, mà không bị biến dạng hay nứt vỡ.

• Tuổi thọ Cao (Độ bền): Thiết kế từ graphite mật độ cao, được gia công chính xác, cho phép hàn được nhiều lần (từ 70 lần trở lên), tối ưu hóa chi phí trên mỗi mối hàn.

• Đa dạng Kết nối: Dùng để hàn nối đa dạng các cấu phần của hệ thống tiếp địa, bao gồm cọc – cọc, cọc – cáp, và cáp – cáp, đảm bảo tính toàn vẹn của toàn bộ mạng lưới.

Thiết kế và chất liệu

• Chất liệu: Graphite (Than chì): Đây là vật liệu lý tưởng duy nhất. Nó trơ về mặt hóa học, chịu được sốc nhiệt cực lớn, và kim loại nóng chảy (đồng) không bám dính vào bề mặt, giúp dễ dàng tháo khuôn sau khi hàn.

• Thiết kế Series (D, N, C, E): Các ký hiệu D, N, C, E không chỉ định loại mối hàn, mà chỉ định kích thước vật lý (form factor) của khối khuôn. Mỗi series này sẽ yêu cầu một loại Tay kẹp khuôn hàn (Handle Clamp) chuyên dụng (ví dụ: Tay kẹp Loại D chỉ dùng cho khuôn Loại D). Khuôn được gia công CNC chính xác để tạo ra buồng phản ứng và rãnh chứa vật tư (cáp/cọc).

Nguyên lý hoạt động

Khuôn hàn graphite đóng hai vai trò đồng thời: buồng phản ứng (crucible) và khuôn đúc (mold).

1. Chuẩn bị: Khuôn được kẹp chặt (bằng tay kẹp chuyên dụng) và các vật tư (cáp, cọc) được đặt vào đúng vị trí.

2. Phản ứng: Thuốc hàn (hỗn hợp bột nhôm và oxit đồng) được nạp vào buồng phản ứng và kích hỏa bằng thuốc mồi.

3. Hàn nhiệt nhôm: Phản ứng tạo ra đồng nóng chảy (ở 3000°C) và xỉ nhôm oxit.

4. Định hình: Đồng nóng chảy nặng hơn, chảy xuống buồng hàn bên dưới, bao bọc và nung chảy các vật tư, tạo thành một mối hàn đồng nhất. Xỉ nhẹ nổi lên trên.

5. Hoàn tất: Khuôn graphite giữ cho đồng lỏng ở đúng vị trí cho đến khi nó nguội và đông đặc.

Lợi ích

Lợi ích của việc sử dụng khuôn hàn graphite không chỉ là một "mối nối", mà là một "liên kết phân tử" (molecular bond) vĩnh cửu.

• Tính Dẫn điện Vượt trội: Mối hàn là đồng khối, có khả năng dẫn điện tốt hơn cả bản thân dây dẫn.

• Chống Ăn mòn Tuyệt đối: Mối hàn không bị ăn mòn điện hóa, không bị lỏng lẻo theo thời gian như các mối kẹp cơ khí.

• Độ bền Vĩnh cửu: Mối hàn có độ bền cơ học cao, chịu được các dòng sét lặp lại mà không suy giảm chất lượng.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	Khuôn Goldweld (D, N, C, E)	Khuôn Kumwell (Thái Lan)
Chất liệu	Graphite mật độ cao	Graphite mật độ cao
Tuổi thọ (Số lần hàn)	70 - 100+	60 - 80+
Độ chính xác CNC	Cao	Cao
Chứng nhận (Tiêu biểu)	TCVN, Tiêu chuẩn nhà sản xuất	IEC

Hướng dẫn sử dụng

Quy trình chuẩn để sử dụng khuôn hàn (ví dụ: Loại D):

1. Vệ sinh: Dùng dụng cụ vệ sinh (bàn chải thép, chổi lông) làm sạch muội than và xỉ hàn cũ trong buồng phản ứng và các rãnh cáp.

2. Sấy khuôn (Bắt buộc): Dùng đèn khò gas sấy kỹ khuôn cho đến khi khô tuyệt đối.

3. Kẹp khuôn: Lắp khuôn vào Tay kẹp Loại D chuyên dụng. Đặt cáp/cọc vào rãnh. Kẹp chặt tay kẹp để đảm bảo hai nửa khuôn khít vào nhau.

4. Làm kín: (Nếu cần) Dùng đất bịt để bịt các khe hở nếu cáp nhỏ hơn rãnh.

5. Nạp thuốc: Đặt đĩa lót (baffle disk) vào đáy buồng phản ứng, đổ thuốc hàn, rắc thuốc mồi.

6. Kích hỏa: Đóng nắp, dùng súng mồi lửa kích hoạt phản ứng (luôn đứng xa và đeo kính bảo hộ).

7. Hoàn tất: Chờ 30-60 giây cho mối hàn đông đặc, sau đó mở tay kẹp và tháo khuôn.

Lưu ý khi sử dụng

• Nguy cơ Nổ (Hơi nước): Tuyệt đối KHÔNG sử dụng khuôn khi còn ẩm. Hơi ẩm gặp kim loại 3000°C sẽ gây nổ hơi nước (steam explosion), bắn kim loại lỏng cực kỳ nguy hiểm. Luôn sấy khuôn thật kỹ.

• Sử dụng Sai Tay kẹp: Dùng tay kẹp Loại C cho khuôn Loại D (hoặc ngược lại) sẽ không kẹp chặt, gây rò rỉ kim loại nóng chảy, phá hủy khuôn và gây bỏng.

• Rơi vỡ: Graphite rất bền nhiệt nhưng giòn cơ học. Làm rơi khuôn xuống nền cứng gần như chắc chắn sẽ gây vỡ hoặc nứt, làm hỏng khuôn vĩnh viễn.

Ưu điểm và nhược điểm

Ưu điểm

• Tạo ra mối hàn liên kết phân tử vĩnh cửu.

• Tuổi thọ cao (70+ lần hàn), tối ưu chi phí vận hành.

• Chịu được nhiệt độ phản ứng cực cao.

• Không bám dính, dễ dàng tháo dỡ sau khi hàn.

Nhược điểm

• Giòn, dễ vỡ nếu bị va đập cơ học.

• Yêu cầu bảo quản khô ráo tuyệt đối.

• Yêu cầu kỹ thuật viên phải được đào tạo về quy trình an toàn.

• Tính chuyên dụng cao (Khuôn nào, tay kẹp đó).

Chia sẻ cảm nhận cá nhân

• Anh Quyền, Hải Phòng chia sẻ rằng: "Từ góc độ chuyên gia, chất lượng của một khuôn hàn được quyết định bởi mật độ của khối graphite. Các khuôn giá rẻ (thường chỉ hàn 30-50 lần) có mật độ graphite thấp, bị mài mòn và nứt vỡ rất nhanh."

Đánh giá chung về sản phẩm

Việc một khuôn hàn (như Goldweld) cam kết tuổi thọ 70 lần trở lên là một bảo chứng cho chất lượng vật liệu. Nó cho thấy đây là một công cụ cấp chuyên nghiệp (professional-grade). Các series D, N, C, E là cách phân loại kích thước vật lý rõ ràng, giúp chuẩn hóa việc sử dụng tay kẹp, giảm thiểu nhầm lẫn và tăng cường an toàn thi công.

Lời khuyên khi lựa chọn sản phẩm

Việc lựa chọn khuôn hàn phải tuân theo 3 tiêu chí kỹ thuật:

1. Loại mối hàn (Bắt buộc): Bạn cần hàn gì? (Ví dụ: Cáp 50mm² vào Cọc D16). Bạn phải chọn đúng mã khuôn cho cấu hình đó.

2. Series Tay kẹp (Bắt buộc): Bạn đang sở hữu Tay kẹp loại nào (D, N, C, hay E)? Bạn phải mua khuôn hàn thuộc đúng series đó để đảm bảo tương thích.

3. Chất lượng (Tuổi thọ): Nếu thi công dự án lớn, hãy ưu tiên các thương hiệu cam kết tuổi thọ cao (70+ lần) để tối ưu chi phí dài hạn.

Nhìn chung, Khuôn hàn hóa nhiệt Graphite (Series D, N, C, E) không chỉ là một dụng cụ, mà là một hệ thống lò đúc mini (miniature foundry system) được gia công chính xác. Nó là thành phần cốt lõi, không thể thiếu để tạo ra các mối nối tiếp địa vĩnh cửu, có tính toàn vẹn về cơ học và dẫn điện. Việc lựa chọn đúng series (D, N, C, E) để tương thích với tay kẹp là yêu cầu an toàn kỹ thuật bắt buộc. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
