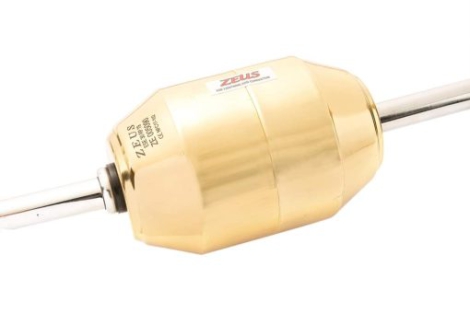

Kim thu sét ZEUS ESE60

Kim thu sét ZEUS ESE60 là một thiết bị chống sét chủ động, sử dụng công nghệ Phát xạ sớm (Early Streamer Emission - ESE). Đây là giải pháp kỹ thuật tiên tiến, thay thế cho hệ thống Franklin cổ điển, được thiết kế để cung cấp vùng bảo vệ rộng lớn (lên đến 107 mét) cho các công trình xây dựng, nhà xưởng và cơ sở hạ tầng quan trọng.

Tính năng nổi bật

* Bán kính bảo vệ tối đa 107m

Đây là thông số ấn tượng nhất. Bán kính bảo vệ ($R_p$) lên đến 107 mét không phải là một con số cố định. Nó được tính toán dựa trên 3 yếu tố:

• Thời gian phát xạ sớm ($\Delta T = 60 \mu s$).

• Cấp độ bảo vệ yêu cầu của công trình (I, II, III, hay IV).

• Chiều cao thực tế của kim ($h$) so với mặt phẳng cần bảo vệ.

Giá trị 107m là bán kính bảo vệ tối đa, đạt được ở Cấp độ bảo vệ IV (Level IV) và độ cao lắp đặt $h$ lớn (ví dụ $h \geq 20m$).

* Tuân thủ Tiêu chuẩn NFC 17-102:2011

Đây là sự đảm bảo về chất lượng. NFC 17-102:2011 là tiêu chuẩn quốc gia của Pháp, được coi là "tiêu chuẩn vàng" quốc tế cho công nghệ ESE. Việc ZEUS ESE60 tuân thủ tiêu chuẩn này đồng nghĩa với việc:

• Giá trị $\Delta T$ đã được thử nghiệm và chứng nhận trong phòng thí nghiệm cao áp.

• Công thức tính toán bán kính bảo vệ là đáng tin cậy.

• Sản phẩm đã vượt qua các bài kiểm tra cơ khí và môi trường khắc nghiệt.

Thiết kế và chất liệu

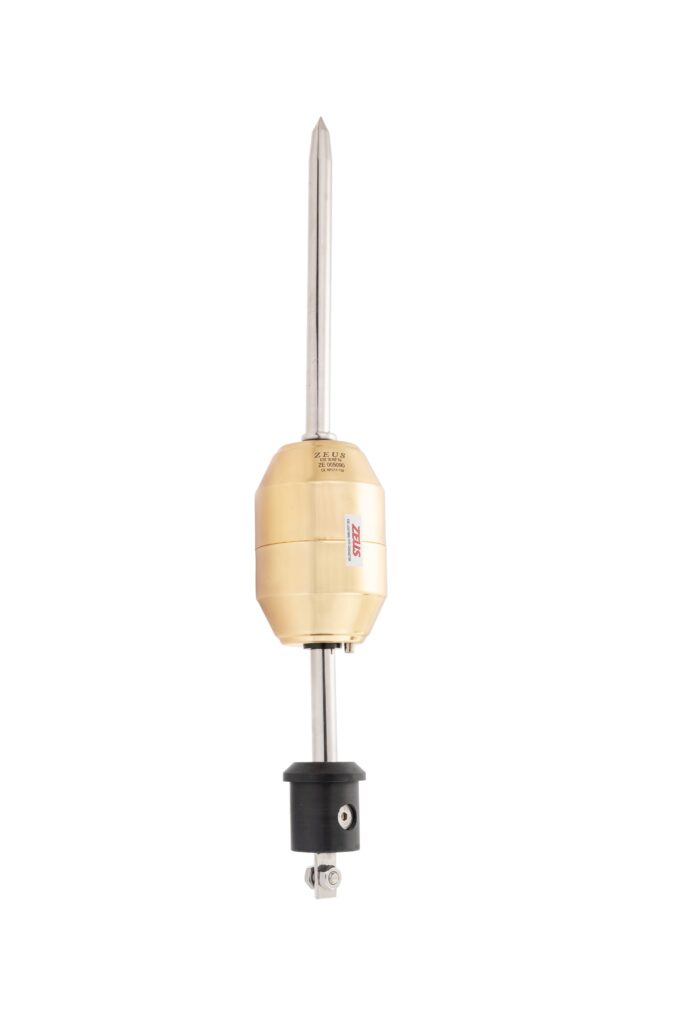

Kim ZEUS ESE60 có thiết kế khí động học (aerodynamic) với kích thước lớn (dài 650mm), tạo nên sự bề thế và chắc chắn. Thân kim thường được chế tạo từ thép không gỉ cao cấp (Inox 316L), cho khả năng chống ăn mòn tuyệt đối, chịu được môi trường công nghiệp ô nhiễm hoặc vùng ven biển.

Một phụ kiện quan trọng đi kèm là khớp nối cách điện. Khớp nối này dùng để lắp đặt kim vào trụ đỡ, đảm bảo cách ly hoàn toàn kim thu sét với kết cấu kim loại của cột, buộc 100% dòng sét phải đi qua dây thoát sét chuyên dụng, tối ưu hóa hiệu quả của hệ thống.

Nguyên lý hoạt động

Không giống như kim Franklin (chỉ hoạt động thụ động), kim ZEUS ESE60 là một thiết bị "chủ động" (active).

Nguyên lý cốt lõi của nó dựa trên việc tạo ra một "tiên đạo hướng lên" (upward streamer) sớm hơn bất kỳ vật thể nào khác trong vùng lân cận.

1. Tích tụ Năng lượng: Khi một cơn dông hình thành, điện trường khí quyển ($E$) tăng mạnh. Bộ phận cảm biến bên trong kim ZEUS ESE60 sẽ tích tụ năng lượng từ chính điện trường này.

2. Phát xạ Sớm ($\Delta T$): Ngay trước khi tia sét đánh xuống, kim sẽ sử dụng năng lượng tích tụ để ion hóa không khí xung quanh đầu kim, chủ động phóng ra một tiên đạo hướng lên.

3. Thu bắt Sét: Tiên đạo hướng lên này di chuyển với vận tốc cao, gặp tia sét đi xuống ở một điểm xa hơn và cao hơn, "bắt" lấy tia sét và định hướng nó đi theo một lộ trình an toàn duy nhất là dây thoát sét.

Yếu tố then chốt là $\Delta T$ (Delta T), hay "Thời gian phát xạ sớm". Đối với model ESE60, giá trị này là $\Delta T = 60 \mu s$ (60 micro-giây). Đây là giá trị $\Delta T$ tối đa được quy định bởi tiêu chuẩn, cho phép kim tạo ra bán kính bảo vệ rộng nhất có thể.

Lợi ích

• Bảo vệ Vùng Rộng (Wide Area Protection): Chỉ với một kim duy nhất, ZEUS ESE60 có thể bảo vệ toàn bộ một nhà máy, nhà xưởng, hoặc tòa nhà cao tầng, thay vì phải dùng hệ thống lồng Faraday (Faraday cage) phức tạp.

• Tối ưu Chi phí: Giảm đáng kể chi phí vật tư và nhân công lắp đặt so với hệ thống cổ điển (ít dây dẫn hơn, ít cọc tiếp địa hơn).

• An toàn Chủ động: Tăng cường mức độ an toàn bằng cách chủ động "bắt" sét ở độ cao lớn, giảm nguy cơ sét đánh lan (side flash) vào công trình.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Ưu điểm và nhược điểm

Ưu điểm

• Hiệu suất/Giá thành (Price/Performance): Cung cấp hiệu suất tối đa ($\Delta T=60\mu s$, $R_p=107m$) với mức giá rất cạnh tranh (nhờ xuất xứ Thổ Nhĩ Kỳ).

• Đạt chuẩn Quốc tế: Tuân thủ 100% tiêu chuẩn NFC 17-102:2011.

• Chất lượng Bền bỉ: Thường được làm từ Inox 316L, chống ăn mòn cao.

• Phụ kiện đi kèm: Tích hợp sẵn khớp nối cách điện, một chi tiết kỹ thuật quan trọng.

Nhược điểm

• Thương hiệu: Mức độ nhận diện thương hiệu toàn cầu chưa thể so sánh với các hãng G7 (Pháp, Tây Ban Nha, Úc) như Indelec, Ingesco, LPI.

Hướng dẫn sử dụng

1. Khảo sát và lắp đặt Kim (Đầu thu)

• Vị trí: Kim ZEUS ESE60 phải được lắp đặt ở vị trí cao nhất của công trình.

• Độ cao Tối thiểu: Kim phải cao hơn ít nhất 2 mét so với bất kỳ điểm nào khác trên mái hoặc cấu trúc mà nó bảo vệ (bao gồm ăng-ten, bồn nước, cục nóng máy lạnh).

• Lắp đặt: Cố định kim vào trụ đỡ (thường là cột thép mạ kẽm hoặc inox).

• Khớp nối Cách điện: Sử dụng khớp nối cách điện (đi kèm) để kết nối giữa kim và trụ đỡ. Điều này bắt buộc 100% dòng sét phải đi qua dây thoát sét, ngăn chặn hiện tượng phóng điện lan (side flash) vào kết cấu cột đỡ.

2. Thi công hệ thống dây thoát sét (Down Conductor)

• Tiêu chuẩn: Tiêu chuẩn NFC 17-102:2011 yêu cầu sử dụng ít nhất 2 dây thoát sét (đặc biệt cho các công trình cao hoặc rộng).

• Vật liệu: Sử dụng cáp đồng chuyên dụng, tiết diện tối thiểu 50mm² (M50) hoặc 70mm² (M70), tùy thuộc vào cấp độ bảo vệ và kết cấu công trình.

• Lộ trình: Dây thoát sét phải đi theo con đường ngắn nhất, thẳng nhất từ kim xuống hệ thống tiếp địa. Hạn chế tối đa các mối nối và các góc uốn cong (nếu uốn, bán kính cong phải lớn).

3. Thi công hệ thống tiếp địa (Earthing System)

Đây là thành phần quan trọng nhất, quyết định hiệu quả của toàn bộ hệ thống.

• Đo đạc: Kiểm tra điện trở suất của đất tại vị trí thi công.

• Thi công bãi cọc: Dựa trên kết quả đo, kỹ sư sẽ quyết định số lượng cọc tiếp địa (ví dụ: 5, 10, 15 cọc D16, dài 2.4m) và phương thức đóng (thẳng hàng, tam giác, hoặc mạng lưới).

• Liên kết: Sử dụng hàn hoá nhiệt (ví dụ: thuốc hàn GOLDWELD) để liên kết tất cả các cọc tiếp địa với nhau và với dây thoát sét, tạo thành một hệ thống đồng nhất.

• Kiểm tra: Sau khi hoàn thành, sử dụng máy đo điện trở chuyên dụng. Điện trở của hệ thống tiếp địa bắt buộc phải nhỏ hơn $10 \Omega$ ($R < 10 \Omega$) theo tiêu chuẩn. Nếu cao hơn, phải thi công thêm cọc hoặc sử dụng hóa chất giảm điện trở đất.

4. Liên kết đẳng thế (Equipotential Bonding)

Kết nối hệ thống tiếp địa chống sét với các hệ thống kim loại khác trong công trình (hệ thống tiếp địa điện, ống nước, khung thép...) để triệt tiêu chênh lệch điện áp khi sét đánh, tránh phóng điện ngược.

Lưu ý khi sử dụng

Việc lắp đặt kim ESE là một công tác kỹ thuật chuyên nghiệp, tuyệt đối không tự ý lắp đặt.

• Chiều cao: Kim phải được lắp đặt ở vị trí cao nhất, và cao hơn ít nhất 2m so với bất kỳ cấu trúc nào khác trong vùng bảo vệ (kể cả ăng-ten, máy lạnh).

• Hệ thống Dây dẫn: Bắt buộc sử dụng ít nhất 2 dây thoát sét (cho công trình trên 28m) với tiết diện phù hợp (thường là cáp đồng 50mm² hoặc 70mm²).

• Hệ thống Tiếp địa: Đây là phần quan trọng nhất. Hệ thống tiếp địa (bãi cọc) phải được thi công chuẩn, đảm bảo điện trở suất đất $< 10 \Omega$. Nếu điện trở cao hơn, kim thu sét sẽ mất tác dụng.

• Liên kết Đẳng thế: Toàn bộ hệ thống (kim, dây, cọc, kết cấu thép của tòa nhà, hệ thống điện) phải được liên kết đẳng thế để triệt tiêu chênh lệch điện áp khi sét đánh.

Chia sẻ cảm nhận cá nhân

• Anh Hiệp, Hải Dương chia sẻ rằng: "Cá nhân tôi đánh giá ZEUS ESE60 là một lựa chọn "thông minh" và cực kỳ hiệu quả về mặt kinh tế. Nó cung cấp hiệu suất kỹ thuật tối đa ($\Delta T = 60 \mu s$, bán kính bảo vệ 107m) theo đúng tiêu chuẩn NFC 17-102 của Pháp, tương đương với các thương hiệu cao cấp nhất từ Châu Âu."

Đánh giá chung về sản phẩm

ZEUS ESE60 là một lựa chọn "thông minh" về mặt kinh tế. Nó cung cấp công nghệ ESE 60$\mu s$ (đã được kiểm chứng) với chi phí của Thổ Nhĩ Kỳ, thay vì chi phí cao cấp của các thương hiệu Pháp. Đây là giải pháp "hiệu suất/giá thành" xuất sắc cho các nhà thầu và chủ đầu tư.

Lời khuyên về cách lựa chọn sản phẩm phù hợp

Để xác định liệu kim thu sét ZEUS ESE60 có phải là lựa chọn tối ưu cho công trình của bạn hay không, hãy xem xét các kịch bản sau:

1. Khi bạn cần bảo vệ Vùng Rộng (Wide Area):

   • Đây là lựa chọn lý tưởng cho các công trình có diện tích mái lớn như nhà xưởng, nhà máy, kho bãi, tòa nhà văn phòng, khu nghỉ dưỡng, hoặc sân vận động. Với bán kính bảo vệ tối đa 107m, chỉ một kim ESE60 có thể bao phủ một khu vực rộng lớn, thay vì phải dùng hàng chục kim Franklin cổ điển.

2. Khi bạn muốn Tối ưu hóa Chi phí (Hiệu suất/Giá thành):

   • Nếu ngân sách của bạn cạnh tranh, ZEUS ESE60 cung cấp hiệu suất kỹ thuật tối đa ($\Delta T = 60 \mu s$) với chi phí thấp hơn đáng kể so với các thương hiệu cao cấp từ Pháp (như Indelec). Đây là giải pháp "hiệu suất/giá thành" xuất sắc.

3. Khi bạn muốn một Hệ thống Chủ động và Tin cậy:

   • Nếu bạn muốn một hệ thống "chủ động" bắt sét ở độ cao an toàn, thay vì chờ sét đánh "thụ động" như kim cổ điển, công nghệ ESE là vượt trội. ZEUS ESE60 tuân thủ tiêu chuẩn NFC 17-102:2011, đảm bảo các thông số kỹ thuật đã được kiểm chứng.

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
