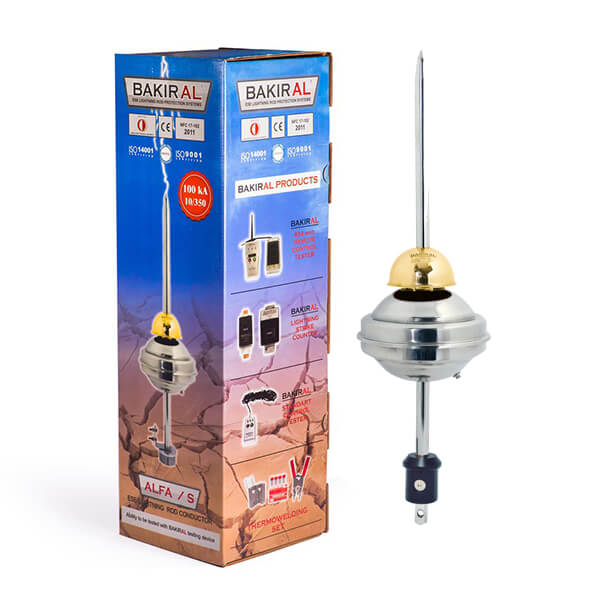

Kim thu sét BAKIRAL ALFAS ESE60SM

BAKIRAL ALFAS ESE60SM là thiết bị thu sét chủ động (ESE) hiệu suất cao, đại diện cho giải pháp kỹ thuật hàng đầu từ Thổ Nhĩ Kỳ. Được thiết kế cho các ứng dụng cơ sở hạ tầng trọng yếu, model ESE60SM cung cấp vùng bảo hộ (Zone of Protection) quy mô vĩ mô, dựa trên thời gian kích hoạt sớm $Delta t = 60 \mu s$ và tuân thủ tuyệt đối tiêu chuẩn NFC 17-102:2011.

Thị trường hệ thống chống sét (LPS) toàn cầu đã chứng kiến một sự dịch chuyển công nghệ mang tính kiến tạo. Các giải pháp thụ động (kim Franklin cổ điển) đang dần nhường chỗ cho các hệ thống chủ động (ESE - Early Streamer Emission). Nhu cầu bảo vệ các công trình có diện tích cực lớn và kiến trúc phức tạp—như khu công nghiệp, sân bay, sân vận động—đã thúc đẩy sự thống trị của các thiết bị ESE có $Delta t$ (thời gian phát sớm) cao, trong đó các nhà sản xuất Thổ Nhĩ Kỳ, như Bakiral, đang giữ vị thế dẫn đầu.

Sự phát triển của kim thu sét ESE bắt nguồn từ việc chuẩn hóa phương pháp thử nghiệm, được quy định trong tiêu chuẩn NFC 17-102 của Pháp. Dòng ALFAS của Bakiral là kết quả của quá trình R&D chuyên sâu nhằm tối đa hóa hiệu suất của bộ kích hoạt ESE. Model ESE60SM ($Delta t = 60 \mu s$) là sản phẩm chủ lực (flagship), được phát triển để cung cấp bán kính bảo vệ rộng lớn nhất có thể, cạnh tranh trực tiếp trong phân khúc hiệu suất cao nhất.

Tính năng nổi bật

Tính năng kỹ thuật định giá của ALFAS ESE60SM là thời gian kích hoạt sớm $Delta t = 60 \mu s$ (micro giây). Đây là thông số cốt lõi quyết định hiệu suất:

• Bán kính bảo vệ cực đại: Cung cấp vùng bảo hộ rộng lớn, dao động từ 97 mét (Cấp I) đến 147 mét (Cấp IV), tùy thuộc vào cấp độ bảo vệ và chiều cao lắp đặt.

• Tuân thủ tiêu chuẩn: Được kiểm định và chứng nhận đầy đủ theo NFC 17-102:2011, CE, ISO 9001, ISO 14001, và OHSAS 18001.

• Độ bền vật liệu: Được thiết kế cho tuổi thọ hoạt động trên 30 năm trong các điều kiện môi trường khắc nghiệt nhất.

Thiết kế và chất liệu

Với trọng lượng 3.5kg và chiều dài 660mm, ESE60SM là một thiết bị cơ khí được chế tạo chính xác, ưu tiên độ bền.

• Vật liệu: Thân kim được chế tạo từ Inox 60 SM4. Đây là loại thép không gỉ cao cấp, đảm bảo khả năng kháng ăn mòn tuyệt đối, chống lại sự oxy hóa trong môi trường công nghiệp ô nhiễm hoặc ven biển (nhiễm mặn).

• Độ bền: Thiết bị được thiết kế để chịu được dải nhiệt độ vận hành cực đoan, từ -40°C đến +120°C.

• Hoàn thiện: Cung cấp các tùy chọn màu sắc (Bạc, Đồng, Vàng), cho phép tích hợp thẩm mỹ vào các công trình kiến trúc cao cấp.

• Kết nối: Sử dụng ren kết nối trụ đỡ tiêu chuẩn $\Phi$ 54 mm.

Nguyên lý hoạt động

BAKIRAL ALFAS ESE60SM không hoạt động thụ động. Khi một cơn dông hình thành, điện trường khí quyển (ambient electric field) tại mặt đất tăng lên. Ngay trước khi một tia sét đánh xuống, bộ phận kích hoạt ESE bên trong kim sẽ cảm nhận sự biến thiên này và chủ động ion hóa không khí tại đầu kim, phóng một tia tiên đạo đi lên (upward streamer).

$Delta t = 60 \mu s$ chính là "thời gian gian lận" (initiation advance time) mà ESE60SM tạo ra—nó phóng tia tiên đạo sớm hơn 60 micro giây so với một kim Franklin cổ điển. Khoảng thời gian cực ngắn nhưng mang tính quyết định này cho phép nó tạo ra một kênh dẫn ưu tiên, "bắt" tia sét từ đám mây ở độ cao an toàn hơn và từ một phạm vi rộng hơn, tạo ra bán kính bảo vệ 147 mét.

Lợi ích

1. Bảo vệ quy mô vĩ mô: Lợi ích lớn nhất là khả năng bảo vệ các diện tích cực lớn (sân bay, khu công nghiệp, sân golf) chỉ với một kim thu sét duy nhất.

2. Tối ưu hóa chi phí hệ thống: Mặc dù chi phí ban đầu của kim ESE60SM cao, tổng chi phí dự án (Total Cost of Ownership) lại thấp hơn. Nó giúp giảm mạnh số lượng kim, giảm số lượng dây dẫn thoát sét và đơn giản hóa đáng kể hệ thống tiếp địa phức tạp.

3. Độ tin cậy tuyệt đối: Tuổi thọ vật liệu 30+ năm và các chứng nhận (CE, ISO) đảm bảo tuân thủ các quy định kỹ thuật và bảo hiểm khắt khe nhất.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	BAKIRAL ALFAS ESE60SM	Liva LAP-AX210
Thời gian ($\Delta t$)	60 $\mu s$	60 $\mu s$
Bán kính (Cấp IV, h=5m)	~ 107 m	~ 107 m
Xuất xứ	Thổ Nhĩ Kỳ	Thổ Nhĩ Kỳ
Vật liệu	Inox 60 SM4 (Cao cấp)	Thép không gỉ
Phân khúc	Hiệu suất cao, Giá cạnh tranh	Phổ thông, Giá cạnh tranh
Chứng nhận	CE, ISOs, OHSAS	CE, ISOs

Ưu điểm và nhược điểm

Ưu điểm

• Hiệu suất bảo vệ tối đa: Bán kính $R_p$ lên đến 147m là thông số hàng đầu thị trường.

• Chất lượng vật liệu thượng hạng: Inox 60 SM4 đảm bảo tuổi thọ 30+ năm, kháng ăn mòn tuyệt đối.

• Chứng nhận đầy đủ: Đạt chuẩn CE và các ISO quan trọng, đảm bảo tuân thủ pháp lý và yêu cầu bảo hiểm.

• Hiệu quả kinh tế tổng thể: Giảm mạnh chi phí cho hệ thống phụ trợ (dây, cọc, nhân công) cho các dự án lớn.

Nhược điểm

• Yêu cầu thi công chuẩn: Hiệu suất của kim phụ thuộc tuyệt đối vào chất lượng của hệ thống tiếp địa (bắt buộc $R_{đất} \leq 10 \Omega$).

Hướng dẫn sử dụng

"Sử dụng" một kim thu sét ESE đồng nghĩa với việc lắp đặt đúng kỹ thuật.

1. Vị trí: Kim phải được lắp đặt tại vị trí cao nhất của công trình. Nó phải cao hơn ít nhất 2 mét so với bất kỳ cấu trúc nào khác (ăng-ten, bồn nước, mái nhà).

2. Cố định: Sử dụng cột đỡ (khuyến nghị $\Phi$ 54-60mm) và kết nối kim thông qua ren $\Phi$ 54 mm. Lắp đặt ở độ cao 5 mét (so với mặt phẳng cần bảo vệ) để đạt bán kính tối ưu theo tiêu chuẩn.

3. Dây dẫn: Kết nối kim với tối thiểu 02 dây thoát sét (khuyến nghị cáp đồng $C50$ hoặc $C70$).

4. Tiếp địa (Then chốt): Đây là yếu tố quan trọng nhất. Hệ thống tiếp địa phải được thi công chuyên nghiệp, đảm bảo trở kháng đất (ground impedance) $R_{đất} \leq 10 \Omega$ (đo bằng máy đo điện trở chuyên dụng).

Lưu ý khi sử dụng

• Lỗi tiếp địa: Một hệ thống tiếp địa có điện trở cao ($>10 \Omega$) sẽ khiến toàn bộ hệ thống ESE (bất kể kim đắt tiền thế nào) trở nên vô dụng.

• Lỗi đi dây: Tránh tuyệt đối việc đi dây thoát sét có các góc uốn 90 độ (sharp bends) hoặc các vòng lặp (loops). Điều này có thể gây ra hiện tượng phóng điện ngang (side flash), cực kỳ nguy hiểm cho các thiết bị điện tử bên trong công trình.

• Lắp đặt sai độ cao: Lắp kim quá thấp hoặc bị che khuất bởi các vật thể khác sẽ làm giảm đáng kể bán kính bảo vệ thực tế.

Chia sẻ cảm nhận cá nhân

• Anh Bách, Thái Bình chia sẻ rằng: "Từ góc độ kỹ thuật, ALFAS ESE60SM là một thiết bị "hạng nặng" (heavy-duty) thực sự. Trọng lượng 3.5kg và chất liệu Inox 60 SM4 dày dặn mang lại sự tin cậy tuyệt đối. Đây không phải là một giải pháp ngân sách, mà là một tài sản kỹ thuật cấp cơ sở hạ tầng. $Delta t = 60 \mu s$ là thông số kỹ thuật cao nhất, được thiết kế cho các dự án mà ở đó, rủi ro là không thể chấp nhận (zero-tolerance risk)."

Đánh giá chung về sản phẩm

BAKIRAL ALFAS ESE60SM là một sản phẩm ESE đầu bảng (flagship), kết hợp thành công giữa hiệu suất đỉnh cao ($Delta t = 60 \mu s$, $R_p = 147m$) và chất lượng chế tạo bền bỉ của Thổ Nhĩ Kỳ. Nó đại diện cho cấp độ bảo vệ cao nhất theo tiêu chuẩn NFC 17-102:2011.

Lời khuyên khi lựa chọn sản phẩm

Nếu bạn cần bảo vệ các cơ sở hạ tầng trọng yếu (critical infrastructure) hoặc các công trình có diện tích cực lớn:

• Khu công nghiệp (KCN), nhà máy, kho bãi quy mô lớn.

• Sân bay, bến cảng.

• Sân vận động, sân golf, khu nghỉ dưỡng phức hợp.

• Trung tâm dữ liệu (Data Center), trạm biến áp, nhà máy điện.

Kim thu sét BAKIRAL ALFAS ESE60SM là một khoản đầu tư chiến lược vào an toàn phòng chống cháy nổ. Với bán kính bảo vệ vĩ mô 147 mét và thời gian kích hoạt sớm $Delta t = 60 \mu s$, nó cung cấp cấp độ bảo vệ cao nhất theo tiêu chuẩn NFC 17-102:2011, đảm bảo an toàn tuyệt đối cho các tài sản và cơ sở hạ tầng quy mô lớn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
