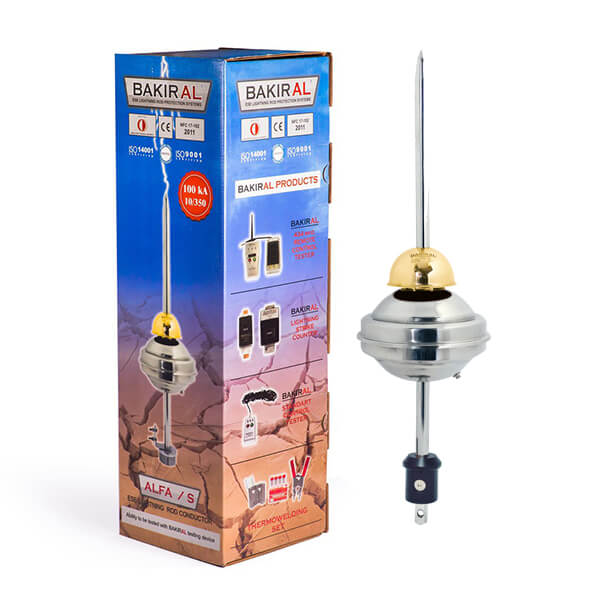

Kim thu sét BAKIRAL ALFAS ESE60SJ

BAKIRAL ALFAS ESE60SJ là một thiết bị thu sét chủ động (ESE) hiệu suất cao, đại diện cho giải pháp kỹ thuật hàng đầu từ Thổ Nhĩ Kỳ. Được thiết kế cho các ứng dụng cơ sở hạ tầng trọng yếu, model ESE60SJ cung cấp một vùng bảo hộ (Zone of Protection) quy mô vĩ mô, dựa trên thời gian kích hoạt sớm Delta t = 60 mu s  và tuân thủ tuyệt đối tiêu chuẩn NFC 17-102:2011.

Thị trường hệ thống chống sét (LPS) toàn cầu đã chứng kiến sự chuyển dịch rõ rệt từ các giải pháp thụ động (kim Franklin) sang các hệ thống chủ động (ESE). Nhu cầu bảo vệ các cơ sở hạ tầng trọng yếu (critical infrastructure) và các kiến trúc phức hợp đòi hỏi các thiết bị có khả năng "chủ động" can thiệp.

Dòng ALFAS của Bakiral là kết quả của quá trình R&D chuyên sâu, tập trung vào việc tối ưu hóa bộ phận kích hoạt ESE. Model ESE60SJ (Delta t = 60 mu s) được phát triển để cung cấp một trong những bán kính bảo vệ rộng nhất trong ngành, giải quyết bài toán an toàn cho các công trình quy mô lớn, dựa trên nền tảng tiêu chuẩn NFC 17-102:2011 của Pháp.

Thiết kế và chất liệu

Với trọng lượng 3.5kg và chiều dài 660mm, ALFAS ESE60SJ là một thiết bị cơ khí hạng nặng (heavy-duty engineering).

• Vật liệu: Thân kim được chế tạo từ Inox 60 SJ4. Đây là một mác thép không gỉ cao cấp, chuyên dụng, đảm bảo khả năng kháng ăn mòn (corrosion resistance) tuyệt đối, chống lại sự oxy hóa ngay cả trong môi trường công nghiệp ô nhiễm hoặc ven biển (nhiễm mặn).

• Độ bền: Thiết bị được thiết kế cho tuổi thọ hoạt động trên 30 năm và chịu được dải nhiệt độ vận hành cực đoan, từ -40°C đến +120°C.

• Hoàn thiện: Cung cấp 3 tùy chọn màu sắc (Bạc – đồng – vàng), cho phép tích hợp thẩm mỹ vào các công trình kiến trúc cao cấp.

• Kết nối: Sử dụng ren kết nối trụ đỡ tiêu chuẩn $\Phi$ 54 mm, tương thích với hầu hết các cột đỡ kim thu sét.

Tính năng nổi bật

Tính năng kỹ thuật định giá của ALFAS ESE60SJ là hiệu suất bảo vệ của nó, được quyết định bởi Delta t = 60 mu s:

• Bán kính bảo vệ cực đại: Cung cấp vùng bảo hộ rộng lớn, đạt tối đa 126 mét (ở Cấp độ bảo vệ IV, h=10m+), lý tưởng cho các khuôn viên rộng lớn.

• Tuân thủ tiêu chuẩn quốc tế: Được kiểm định và chứng nhận đầy đủ theo NFC 17-102:2011, CE, và các hệ thống quản lý chất lượng ISO, OHSAS.

• Vận hành tự động: Không cần nguồn cấp năng lượng bên ngoài, tự kích hoạt dựa trên sự biến thiên điện trường khí quyển.

Nguyên lý hoạt động

Không giống như một kim thu sét thụ động (kim Franklin) chỉ hoạt động dựa trên hiệu ứng mũi nhọn, BAKIRAL ALFAS ESE60SJ vận hành một cách chủ động.

Khi một cơn dông hình thành, điện trường khí quyển (ambient electric field) tại mặt đất tăng lên đột ngột. Bộ phận kích hoạt ESE bên trong kim sẽ cảm nhận sự biến thiên này và bắt đầu quá trình ion hóa không khí tại đầu kim.

Điểm cốt lõi của ESE60SJ là thời gian kích hoạt sớm (Initiation Advance Time) Delta t = 60 mu s (micro giây). Điều này có nghĩa là nó chủ động phóng một tia tiên đạo đi lên (upward streamer) sớm hơn 60 micro giây so với một vật dẫn thông thường. Khoảng thời gian "gian lận" mang tính quyết định này cho phép nó tạo ra một kênh dẫn ưu tiên, "bắt" tia sét đi xuống (downward leader) từ đám mây ở độ cao an toàn hơn và từ một phạm vi xa hơn, tạo ra một bán kính bảo vệ khổng lồ lên đến 126 mét.

Lợi ích

1. Bảo vệ quy mô vĩ mô: Lợi ích lớn nhất là khả năng bảo vệ các diện tích cực lớn (sân bay, khu công nghiệp, sân golf) chỉ với một kim thu sét duy nhất.

2. Tối ưu hóa tổng chi phí sở hữu (TCO): Mặc dù chi phí ban đầu của kim ESE60SJ cao, tổng chi phí dự án lại thấp hơn đáng kể. Nó giúp giảm mạnh số lượng kim cần thiết, giảm số lượng dây dẫn thoát sét và đơn giản hóa hệ thống tiếp địa phức tạp.

3. Độ tin cậy tuyệt đối: Tuổi thọ vật liệu 30+ năm và các chứng nhận quốc tế đảm bảo tuân thủ các quy định kỹ thuật và bảo hiểm khắt khe nhất.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	BAKIRAL ALFAS ESE60SJ	Sản phẩm khác
Thời gian ($\Delta t$)	60 mu s	60 mu s
Bán kính (Cấp IV, h=5m)	~ 107 m (lưu ý: 125m tại Cấp IV, h=5m theo TC)	~ 107 m
Xuất xứ	Thổ Nhĩ Kỳ	Thổ Nhĩ Kỳ
Vật liệu	Inox 60 SJ4	Thép không gỉ
Phân khúc	Hiệu suất cao, Giá cạnh tranh	Phổ thông, Giá cạnh tranh
Chứng nhận	CE, ISOs, OHSAS	CE, ISOs

Ưu điểm và nhược điểm

Ưu điểm

• Bán kính bảo vệ cực rộng (lên đến 126m), lý tưởng cho các dự án quy mô lớn.

• Tuân thủ tiêu chuẩn khắt khe NFC 17-102:2011.

• Vật liệu siêu bền (Inox 60 SJ4), tuổi thọ thiết kế 30+ năm, kháng ăn mòn.

• Giảm đáng kể tổng chi phí thi công hệ thống LPS (ít dây, ít cọc, ít kim hơn).

• Đa dạng màu sắc, phù hợp với yêu cầu thẩm mỹ.

Nhược điểm

• Phụ thuộc tuyệt đối vào chất lượng của hệ thống tiếp địa. Hiệu suất của kim sẽ bằng không nếu tiếp địa không đạt chuẩn (R_{đất} > 10 Omega).

Hướng dẫn sử dụng

"Sử dụng" một kim thu sét ESE đồng nghĩa với việc lắp đặt (installation) đúng tiêu chuẩn kỹ thuật.

1. Vị trí (Location): Kim phải được lắp đặt tại vị trí cao nhất của công trình. Nó phải cao hơn ít nhất 2 mét so với bất kỳ cấu trúc nào khác (ăng-ten, bồn nước, mái nhà).

2. Cố định (Mounting): Lắp kim lên cột đỡ (khuyến nghị Phi 54-60mm) và kết nối thông qua ren Phi 54 mm. Lắp đặt ở độ cao khuyến nghị 5 mét (so với mặt phẳng cần bảo vệ) để đạt bán kính bảo vệ tối ưu.

3. Dây dẫn (Down Conductors): Kết nối kim với tối thiểu 02 dây thoát sét (khuyến nghị cáp đồng C50 hoặc C70).

4. Tiếp địa (Earthing System): Đây là yếu tố then chốt. Hệ thống tiếp địa phải được thi công chuyên nghiệp và đo đạc, đảm bảo trở kháng đất (ground impedance) R_{đất} > 10 Omega.

Lưu ý khi sử dụng

• Lỗi tiếp địa: Một hệ thống tiếp địa có điện trở cao (>10 Omega) sẽ khiến toàn bộ hệ thống ESE (bất kể kim đắt tiền thế nào) trở nên vô dụng và cực kỳ nguy hiểm.

• Lỗi đi dây (Routing Errors): Tránh tuyệt đối việc đi dây thoát sét có các góc uốn 90 độ (sharp bends) hoặc các vòng lặp (loops). Điều này có thể gây ra hiện tượng phóng điện tạt (side flash), làm hỏng các thiết bị điện tử bên trong công trình.

• Lắp đặt sai độ cao: Lắp kim quá thấp hoặc bị che khuất bởi các vật thể khác (như bồn nước, ăng-ten) sẽ làm giảm đáng kể bán kính bảo vệ thực tế.

Chia sẻ cảm nhận cá nhân

• Anh Thắng, Khánh Hoà chia sẻ rằng: "Từ góc độ kỹ thuật, ALFAS ESE60SJ là một "tài sản cơ sở hạ tầng" (infrastructure asset) chứ không đơn thuần là một phụ kiện. Trọng lượng 3.5kg và chất liệu Inox 60 SJ4 dày dặn mang lại sự tin cậy tuyệt đối. Delta t = 60 mu s là thông số kỹ thuật cao cấp, được thiết kế cho các dự án mà ở đó, rủi ro là không thể chấp nhận (zero-tolerance risk)."

Đánh giá chung về sản phẩm

BAKIRAL ALFAS ESE60SJ là một sản phẩm ESE đầu bảng (flagship), kết hợp thành công giữa hiệu suất đỉnh cao (Delta t = 60 mu s, Rp = 126m) và chất lượng chế tạo bền bỉ của Thổ Nhĩ Kỳ. Nó đại diện cho cấp độ bảo vệ cao nhất theo tiêu chuẩn NFC 17-102:2011.

Lời khuyên khi lựa chọn sản phẩm

Nếu bạn cần bảo vệ các cơ sở hạ tầng trọng yếu (critical infrastructure) hoặc các công trình có diện tích cực lớn:

• Khu công nghiệp (KCN), nhà máy, kho bãi quy mô lớn.

• Sân bay, bến cảng.

• Sân vận động, sân golf, khu nghỉ dưỡng phức hợp.

• Trung tâm dữ liệu (Data Center), trạm biến áp, nhà máy điện.

Nhìn chung, Kim thu sét BAKIRAL ALFAS ESE60SJ là một khoản đầu tư chiến lược vào an toàn phòng chống cháy nổ. Với bán kính bảo vệ vĩ mô 126 mét và thời gian kích hoạt sớm $Delta t = 60 \mu s$, nó cung cấp cấp độ bảo vệ cao nhất theo tiêu chuẩn NFC 17-102:2011, đảm bảo an toàn tuyệt đối cho các tài sản và cơ sở hạ tầng quy mô lớn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
