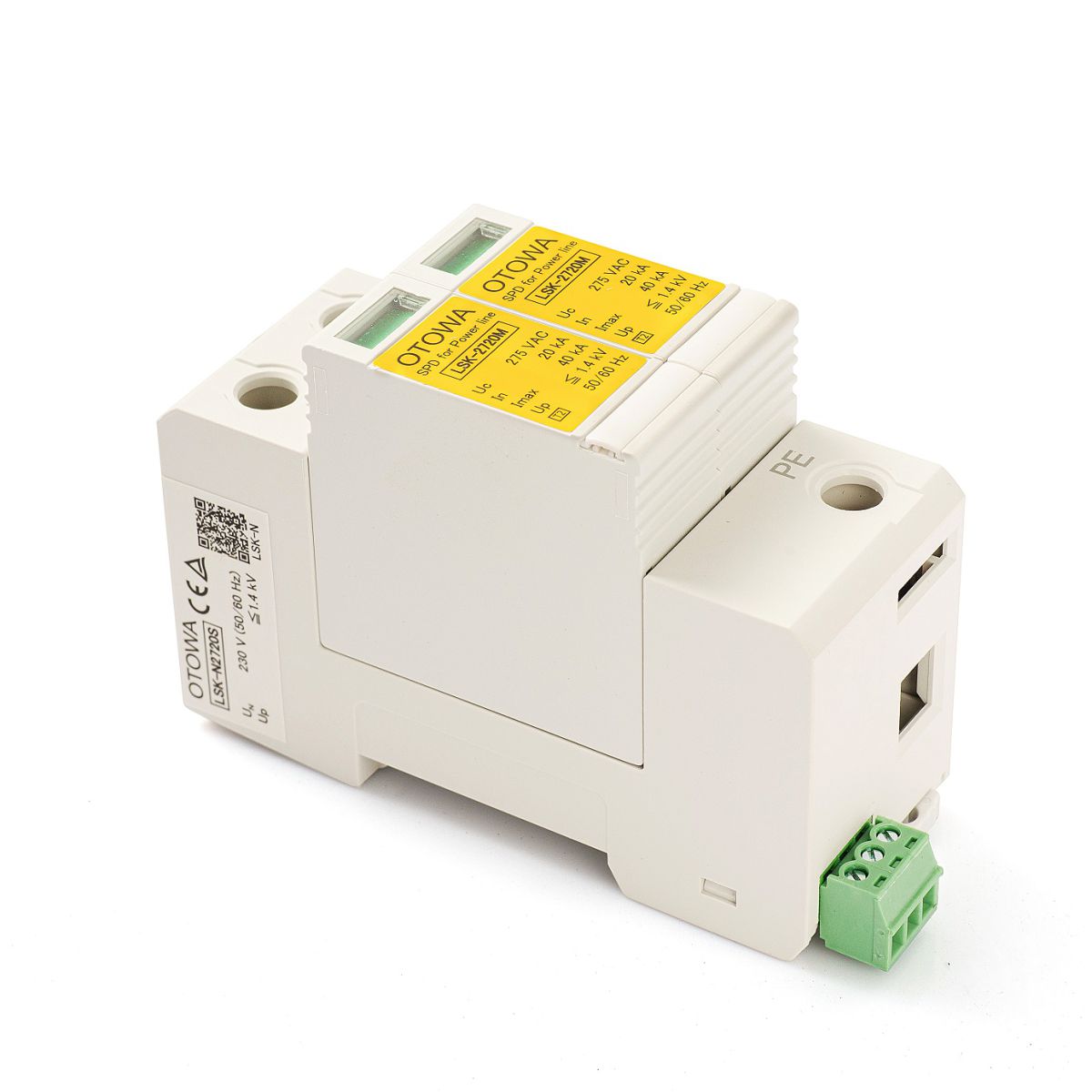

Thiết bị chống sét cho đường nguồn LSK-N2720S (1 pha 2 cực)

Thị trường thiết bị chống sét (SPD) Type 2 cho nguồn 1 pha đang trải qua một giai đoạn "nâng cấp" về chất lượng. Không còn là các thiết bị bảo vệ thụ động, người dùng hiện nay yêu cầu các giải pháp có khả năng giám sát, độ tin cậy cao và cơ chế ngắt an toàn tuyệt đối (fail-safe). Các thiết bị đầu cuối 1 pha (như hệ thống điều khiển, máy chủ, thiết bị y tế) ngày càng đắt đỏ và nhạy cảm với các hiện tượng quá áp tức thời (transient overvoltages). OTOWA LSK-N2720S, với xuất xứ từ Nhật Bản, nhắm thẳng vào phân khúc cao cấp này, nơi độ tin cậy được ưu tiên hàng đầu.

Lịch sử của SPD đường nguồn đã phát triển từ các khe hở phóng điện (spark gaps) đơn giản đến công nghệ Varistor Oxit Kim loại (MOV) hiệu suất cao. Tuy nhiên, thách thức lớn nhất của MOV không nằm ở khả năng dập xung, mà là ở trạng thái "cuối vòng đời" (end-of-life). Một MOV khi bị suy thoái (degradation) có xu hướng đoản mạch, gây ra nguy cơ hỏa hoạn. Sự phát triển của các SPD hiện đại tập trung vào việc giải quyết vấn đề này. OTOWA LSK-N2720S đại diện cho bước tiến hóa này với công nghệ ngắt kết nối độc quyền, ưu tiên sự an toàn tuyệt đối khi thiết bị hỏng hóc.

Tính năng nổi bật

• Công nghệ "Điều khiển Nhiệt động": Đảm bảo độ tin cậy cao nhất và cơ chế ngắt an toàn tuyệt đối, loại bỏ nguy cơ cháy nổ do SPD.

• Độ bền Cơ học Vượt trội (EN 60068-2): Sản phẩm đã vượt qua các thử nghiệm rung và sốc khắc nghiệt. Tính năng này làm cho nó lý tưởng cho các tủ điện công nghiệp, tủ điều khiển gắn trên máy móc hoặc trạm biến áp, nơi rung động là không thể tránh khỏi.

• Hiệu suất Phóng điện Cao: Sử dụng các khối MOV chịu tải nặng (heavy-duty) cho khả năng dập xung mạnh mẽ (Imax lên đến 40kA).

• Giám sát Từ xa (Remote Signaling): Tích hợp sẵn tiếp điểm báo hiệu từ xa (dạng tiếp điểm khô C-NO-NC), không phải là một tùy chọn (option) mua thêm.

• Thiết kế Mô-đun Cắm-rút: Cho phép bảo trì nhanh chóng, dễ dàng thay thế mô-đun hỏng mà không cần ngắt điện hệ thống.

Thiết kế và chất liệu

LSK-N2720S sở hữu thiết kế kỹ thuật cao, tập trung vào hiệu quả và an toàn:

• Cấu trúc Mô-đun 2 thành phần: Gồm một giá đỡ (base) được lắp cố định trên thanh DIN 35mm và một mô-đun bảo vệ dạng cắm-rút (plug-in).

• Vật liệu: Vỏ được làm từ nhựa nhiệt dẻo (thermoplastic) cao cấp, đạt tiêu chuẩn chống cháy (ví dụ: UL 94 V-0), không duy trì sự cháy và tự dập tắt, đảm bảo an toàn khi có sự cố.

• Cơ chế khóa: Thiết kế cho phép thay thế mô-đun dễ dàng mà không cần dụng cụ, nhưng vẫn đảm bảo kết nối chắc chắn, chống rung động.

Nguyên lý hoạt động

LSK-N2720S vận hành dựa trên hai nguyên lý cốt lõi:

1. Dập xung (Clamping): Ở trạng thái bình thường, các Varistor Oxit Kẽm (MOV) chịu tải nặng bên trong có trở kháng vô hạn. Khi một xung quá áp xuất hiện, trong vài nano giây, trở kháng của MOV giảm đột ngột, "kẹp" (clamp) điện áp ở mức an toàn ($U_p$) và chuyển hướng dòng xung (surge current) xuống đất (PE).

2. Ngắt kết nối an toàn (Fail-Safe Disconnection): Đây là điểm ưu việt của OTOWA. Khi MOV bị "lão hóa" do dập xung nhiều lần, công nghệ "Điều khiển Nhiệt động" (Thermo-Dynamic Control) sẽ giám sát liên tục. Đây không phải là cầu chì nhiệt (thermal fuse) đơn giản. Nó là một bộ ngắt kết nối cơ-nhiệt, theo dõi cả nhiệt độ và động lực học dòng điện. Trước khi MOV đạt đến trạng thái đoản mạch nguy hiểm (có thể gây cháy), cơ chế này sẽ ngắt hoàn toàn mô-đun ra khỏi mạch điện, đồng thời kích hoạt cờ báo và tiếp điểm từ xa.

Lợi ích

• An toàn Vận hành Tối cao: Bảo vệ cơ sở hạ tầng khỏi nguy cơ hỏa hoạn do chính SPD gây ra khi hỏng hóc.

• Tối đa hóa Thời gian hoạt động (Uptime): Tiếp điểm từ xa cho phép bảo trì tiên đoán (predictive maintenance). Hệ thống (BMS/SCADA) sẽ biết chính xác khi nào SPD cần thay thế, thay vì chờ đợi nó hỏng và gây gián đoạn.

• Hoạt động Ổn định trong Môi trường Khắc nghiệt: Chứng nhận EN 60068-2 đảm bảo SPD không bị hỏng hóc cơ khí hoặc mất kết nối do rung động.

• Giảm Chi phí Vòng đời (TCO): Chỉ cần thay thế mô-đun plug-in nhỏ, không phải toàn bộ thiết bị, giúp giảm chi phí bảo trì.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	OTOWA LSK-N2720S	Sản phẩm khác
Công nghệ Ngắt An toàn	Điều khiển Nhiệt động (Độc quyền)	Cầu chì nhiệt (Tiêu chuẩn)
Tiêu chuẩn Rung/Sốc	Đạt EN 60068-2	Không công bố
Báo hiệu Từ xa	Tích hợp tiêu chuẩn	Tùy chọn (Mã "r")
Xuất xứ (Tiêu biểu)	Nhật Bản	Châu Âu (Pháp)
Ưu điểm Cốt lõi	An toàn ngắt mạch, độ bền cơ học	Hệ sinh thái rộng, phổ biến

Ưu điểm và nhược điểm

Ưu điểm

• An toàn Fail-Safe: Công nghệ "Điều khiển Nhiệt động" là ưu điểm tuyệt đối.

• Chất lượng Nhật Bản: Độ hoàn thiện cao, đáng tin cậy.

• Độ bền Cơ học Cao: Chứng nhận EN 60068-2 hiếm thấy ở các SPD thông thường.

• Giám sát Tích hợp: Có sẵn tiếp điểm từ xa, không tốn thêm chi phí.

• Dễ bảo trì: Thiết kế mô-đun cắm-rút.

* Nhược điểm

• Tính sẵn có: Thương hiệu OTOWA ít phổ biến hơn các đối thủ Châu Âu (Schneider, Phoenix Contact), có thể cần thời gian đặt hàng.

Hướng dẫn sử dụng

*  Hướng dẫn lắp đặt

1. Vị trí: LSK-N2720S là SPD Type 2, lắp đặt tại tủ phân phối nhánh (SDB) hoặc gần thiết bị đầu cuối.

2. Cố định: Gắn phần giá đỡ (base) lên thanh DIN rail 35mm trong tủ điện.

3. Đấu dây (Quan trọng):

   • Kết nối các dây L, N, PE vào các cọc tương ứng trên đế.

   • Nguyên tắc Vàng: Chiều dài tổng cộng của dây dẫn (từ thanh cái đến SPD và từ SPD đến thanh PE) phải ngắn nhất có thể, lý tưởng là dưới 0.5 mét. Dây dài sẽ làm tăng điện cảm (inductance) và làm giảm hiệu quả bảo vệ.

4. Bảo vệ Ngược dòng (Backup Protection): Luôn lắp đặt một MCB hoặc cầu chì có giá trị phù hợp (theo khuyến cáo của OTOWA) nối tiếp trước SPD.

5. Cắm Mô-đun: Sau khi hoàn tất đấu dây đế, cắm mô-đun bảo vệ vào đế cho đến khi nghe tiếng "click".

* Hướng dẫn giám sát

• Giám sát tại chỗ: Kiểm tra cửa sổ chỉ báo cơ khí trên mô-đun.

  • Màu Xanh/Trắng: Tốt, đang hoạt động.

  • Màu Đỏ: Hỏng. Mô-đun đã bị ngắt kết nối an toàn và cần được thay thế.

• Giám sát Từ xa: Đấu nối 3 cọc của tiếp điểm báo hiệu (C, NO, NC) vào hệ thống PLC, BMS hoặc đèn báo. Khi mô-đun chuyển sang Đỏ, tiếp điểm sẽ đổi trạng thái, kích hoạt cảnh báo từ xa.

Lưu ý khi sử dụng

• Bỏ qua Bảo vệ Ngược dòng: Không lắp MCB/Cầu chì bảo vệ ngược dòng là lỗi nghiêm trọng, có thể dẫn đến sự cố khi SPD hết tuổi thọ.

• Đấu dây quá dài: Đây là lỗi lắp đặt phổ biến nhất. Dây dài > 1m có thể làm tăng điện áp bảo vệ ($U_p$) lên gấp đôi, khiến SPD gần như vô tác dụng.

• Bỏ qua Cảnh báo Đỏ: Khi mô-đun báo Đỏ, hệ thống của bạn không còn được bảo vệ. Phải thay thế ngay lập tức.

• Thay thế không tương thích: Tuyệt đối không dùng mô-đun của hãng khác cắm vào đế OTOWA hoặc ngược lại.

Chia sẻ cảm nhận cá nhân

• Anh Bảo, Hà Nội chia sẻ rằng: "Từ góc độ của một chuyên gia kỹ thuật, LSK-N2720S là một sản phẩm "thượng hạng". Thị trường có rất nhiều SPD với chỉ số Imax (dòng xả tối đa) cao, nhưng đó chỉ là một phần câu chuyện. OTOWA tập trung vào vấn đề nhức nhối hơn: "Điều gì xảy ra khi SPD hỏng?". Công nghệ "Điều khiển Nhiệt động" và chứng nhận EN 60068-2 cho thấy đây là một thiết bị được thiết kế cho các ứng dụng công nghiệp và viễn thông khắc nghiệt, nơi mà độ tin cậy được tính bằng năm và an toàn là không thỏa hiệp."

Đánh giá chung về sản phẩm

OTOWA LSK-N2720S là một thiết bị chống sét Type 2, 1 pha, cao cấp, được thiết kế cho các ứng dụng quan trọng (mission-critical). Giá trị của nó không nằm ở mức giá ban đầu, mà nằm ở độ tin cậy, khả năng giám sát và cơ chế an toàn fail-safe vượt trội, được chứng minh bằng các tiêu chuẩn kỹ thuật khắt khe.

Lời khuyên khi lựa chọn sản phẩm

• Bạn cần bảo vệ các thiết bị 1 pha có giá trị rất cao (thiết bị y tế, máy chủ, PLC điều khiển).

• Tủ điện lắp đặt trong môi trường rung động (nhà máy, gần động cơ, trạm BTS).

• An toàn phòng chống cháy nổ là yêu cầu bắt buộc.

• Cần tích hợp giám sát trạng thái SPD vào hệ thống BMS/SCADA.

Nhìn chung, OTOWA LSK-N2720S không phải là một SPD thông thường, mà là một sự đầu tư vào sự ổn định (uptime) và an toàn (safety). Bằng cách kết hợp hiệu suất dập xung mạnh mẽ với cơ chế ngắt kết nối thông minh và độ bền cơ học đã được kiểm chứng, nó cung cấp sự an tâm kỹ thuật tuyệt đối cho các hệ thống điện 1 pha quan trọng. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
