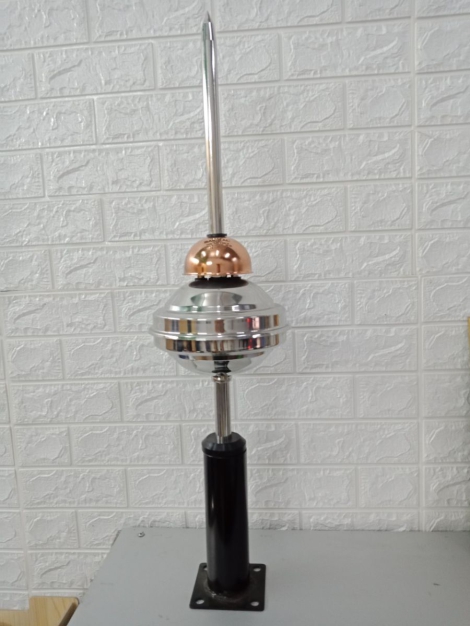

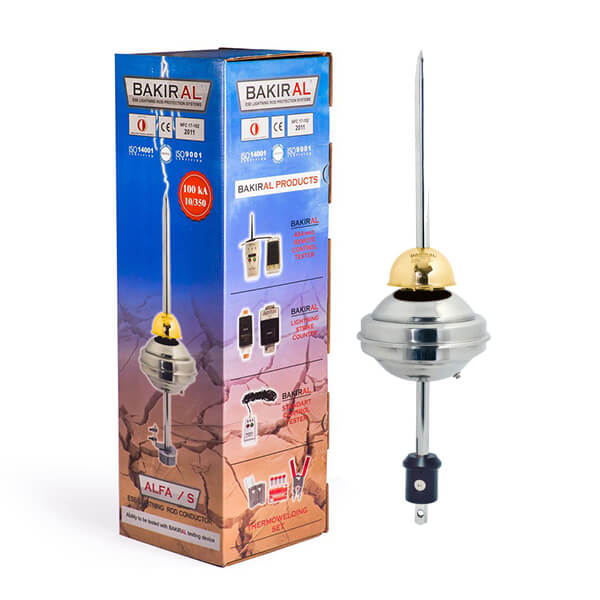

Kim thu sét BAKIRAL ALFAS ESE60

Thị trường hệ thống chống sét (LPS) toàn cầu đã chứng kiến sự chuyển dịch rõ rệt từ các giải pháp thụ động (kim Franklin) sang các hệ thống chủ động (ESE). Nhu cầu bảo vệ các cơ sở hạ tầng trọng yếu (critical infrastructure) và các kiến trúc phức hợp đòi hỏi các thiết bị có khả năng "chủ động" can thiệp.

Dòng ALFAS của Bakiral là kết quả của quá trình R&D chuyên sâu, tập trung vào việc tối ưu hóa bộ phận kích hoạt ESE. Model ESE60 (Delta t = 60 mu s) được phát triển để cung cấp một trong những bán kính bảo vệ rộng nhất trong ngành, giải quyết bài toán an toàn cho các công trình quy mô lớn, dựa trên nền tảng tiêu chuẩn NFC 17-102:2011 của Pháp.

BAKIRAL ALFAS ESE60 là một thiết bị thu sét chủ động (ESE) hiệu suất cao, được chế tạo tại Thổ Nhĩ Kỳ. Với thời gian kích hoạt sớm Delta t = 60 mu s, đây là model chủ lực (flagship) của Bakiral, cung cấp vùng bảo hộ (Zone of Protection) quy mô lớn lên đến 109 mét, tuân thủ nghiêm ngặt tiêu chuẩn quốc tế NFC 17-102:2011.

Tính năng nổi bật

• Hiệu suất Delta t = 60 mu s: Đây là thông số kỹ thuật cao cấp nhất trong dòng ALFAS, cung cấp bán kính bảo vệ tối đa cho các công trình quy mô lớn.

• Vùng bảo hộ vĩ mô (Rp = 109m): Cho phép bảo vệ các khu vực có diện tích cực lớn, điều mà hệ thống cổ điển đòi hỏi một lưới kim phức tạp.

• Tuổi thọ 60+ năm: Một cam kết ấn tượng về độ bền, vượt xa hầu hết các đối thủ, đảm bảo chi phí vòng đời (lifecycle cost) cực thấp.

• Chứng nhận toàn diện: Đạt tiêu chuẩn an toàn CE của Châu Âu và các ISO 9001, ISO 14001, OHSAS 18001, đảm bảo chất lượng và tuân thủ pháp lý.

Thiết kế và chất liệu

Với trọng lượng 3.6kg và đường kính bầu Phi 190 mm, ALFAS ESE60 là một thiết bị cơ khí hạng nặng (heavy-duty), được chế tạo để đảm bảo tính toàn vẹn tuyệt đối.

• Chất liệu: Thân kim được chế tạo từ Thép không gỉ cao cấp (Inox). Mặc dù thông số ghi "Inox 604" (có thể là mã nội bộ của nhà sản xuất), vật liệu này về bản chất là thép không gỉ chuyên dụng (tương đương 304/316), đảm bảo khả năng kháng ăn mòn (corrosion resistance) vượt trội.

• Độ bền: Thiết bị được thiết kế cho dải nhiệt độ hoạt động cực đoan (từ -40°C đến +120°C), cho phép vận hành trong các điều kiện khí hậu khắc nghiệt nhất.

• Hoàn thiện: Cung cấp 3 tùy chọn màu sắc (Bạc – đồng – vàng), cho phép tích hợp thẩm mỹ vào các công trình kiến trúc.

Nguyên lý hoạt động

Không giống như kim Franklin cổ điển hoạt động thụ động, ALFAS ESE60 vận hành một cách chủ động. Khi một cơn dông hình thành, điện trường khí quyển (ambient electric field) tại mặt đất tăng lên đột ngột. Bộ phận kích hoạt ESE bên trong kim sẽ cảm nhận sự biến thiên này và bắt đầu quá trình ion hóa không khí tại đầu kim.

Điểm mấu chốt của công nghệ này là thời gian kích hoạt sớm (Initiation Advance Time) Delta t = 60 mu s (micro giây). Điều này có nghĩa là ESE60 chủ động phóng một tia tiên đạo đi lên (upward streamer) sớm hơn 60 micro giây so với một vật dẫn thông thường. Khoảng thời gian "gian lận" mang tính quyết định này cho phép nó tạo ra một kênh dẫn ưu tiên, "bắt" tia sét đi xuống (downward leader) từ đám mây ở độ cao an toàn hơn và từ một phạm vi xa hơn, tạo ra bán kính bảo vệ khổng lồ 109 mét.

Lợi ích

1. Tối ưu hóa tổng chi phí sở hữu (TCO): Đây là lợi ích kinh tế lớn nhất. Mặc dù chi phí ban đầu của kim ESE60 cao, nhưng một kim duy nhất có thể bảo vệ một khu vực khổng lồ. Điều này giúp:

   • Giảm số lượng kim thu sét cần thiết.

   • Giảm mạnh số lượng dây dẫn thoát sét (down-conductors).

   • Đơn giản hóa đáng kể hệ thống tiếp địa phức tạp.

2. An toàn chủ động: Bằng cách "bắt" sét từ xa, ESE60 giảm thiểu nguy cơ sét đánh tạt (side flash) vào các thiết bị hoặc kết cấu bên hông công trình.

3. Độ bền vô song: Tuổi thọ thiết kế 60+ năm gần như loại bỏ hoàn toàn chi phí bảo trì hoặc thay thế kim trong suốt vòng đời công trình.

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	BAKIRAL ALFAS ESE60	Liva LAP-AX210
Thời gian (Delta t)	60 mu s	60 mu s
Bán kính (Cấp IV, h=5m)	~ 107 m	~ 107 m
Xuất xứ	Thổ Nhĩ Kỳ	Thổ Nhĩ Kỳ
Vật liệu	Thép không gỉ cao cấp	Thép không gỉ
Tuổi thọ (Thiết kế)	60+ năm	30+ năm
Phân khúc	Hiệu suất cao, Siêu bền	Phổ thông, Giá cạnh tranh
Chứng nhận	CE, ISOs, OHSAS	CE, ISOs

Ưu điểm và nhược điểm

Ưu điểm

• Bán kính bảo vệ cực rộng (lên đến 109m), lý tưởng cho các dự án quy mô lớn.

• Tuân thủ tiêu chuẩn khắt khe NFC 17-102:2011.

• Vật liệu siêu bền, tuổi thọ thiết kế 60+ năm, kháng ăn mòn.

• Giảm đáng kể tổng chi phí thi công hệ thống LPS (ít dây, ít cọc, ít kim hơn).

Nhược điểm

• Phụ thuộc tuyệt đối vào chất lượng của hệ thống tiếp địa. Hiệu suất của kim sẽ bằng không nếu tiếp địa không đạt chuẩn (Rđất > 10 Omega).

Hướng dẫn sử dụng

"Sử dụng" một kim thu sét ESE đồng nghĩa với việc lắp đặt (installation) đúng tiêu chuẩn kỹ thuật.

1. Vị trí (Location): Kim phải được lắp đặt tại vị trí cao nhất của công trình. Nó phải cao hơn ít nhất 2 mét so với bất kỳ cấu trúc nào khác (ăng-ten, bồn nước, mái nhà).

2. Cố định (Mounting): Lắp kim lên cột đỡ (khuyến nghị Phi 54-60mm) và kết nối thông qua ren Phi 54 mm. Lắp đặt ở độ cao khuyến nghị 5 mét (so với mặt phẳng cần bảo vệ) để đạt bán kính bảo vệ tối ưu (107m ở Cấp IV).

3. Dây dẫn (Down Conductors): Kết nối kim với tối thiểu 02 dây thoát sét (khuyến nghị cáp đồng C50 hoặc C70).

4. Tiếp địa (Earthing System): Đây là yếu tố then chốt. Hệ thống tiếp địa phải được thi công chuyên nghiệp và đo đạc, đảm bảo trở kháng đất (ground impedance) Rđất < 10 Omega.

Lưu ý khi sử dụng

• Lỗi tiếp địa (Grounding Failure): Đây là lỗi nghiêm trọng nhất. Một hệ thống tiếp địa có điện trở cao (>10 Omega) sẽ khiến toàn bộ hệ thống ESE (bất kể kim đắt tiền thế nào) trở nên vô dụng và cực kỳ nguy hiểm.

• Lỗi đi dây (Routing Errors): Tránh tuyệt đối việc đi dây thoát sét có các góc uốn 90 độ (sharp bends) hoặc các vòng lặp (loops). Điều này có thể gây ra hiện tượng phóng điện tạt (side flash), làm hỏng các thiết bị điện tử bên trong công trình.

• Lắp đặt sai độ cao: Lắp kim quá thấp hoặc bị che khuất bởi các vật thể khác (như bồn nước, ăng-ten) sẽ làm giảm đáng kể bán kính bảo vệ thực tế.

Chia sẻ cảm nhận cá nhân

• Anh Toàn, Hải Dương chia sẻ rằng: "Từ góc độ kỹ thuật, ALFAS ESE60 là một "tài sản cơ sở hạ tầng" (infrastructure asset) chứ không đơn thuần là một phụ kiện. Trọng lượng 3.6kg và vật liệu Inox cao cấp dày dặn mang lại sự tin cậy tuyệt đối. Delta t = 60 mu s là thông số kỹ thuật cao cấp, được thiết kế cho các dự án mà ở đó, rủi ro là không thể chấp nhận (zero-tolerance risk). Cam kết tuổi thọ 60+ năm là một tuyên bố mạnh mẽ về chất lượng vật liệu."

Đánh giá chung về sản phẩm

BAKIRAL ALFAS ESE60 là một sản phẩm ESE đầu bảng (flagship), kết hợp thành công giữa hiệu suất đỉnh cao (Delta t = 60 mu s, Rp = 109m) và chất lượng chế tạo siêu bền (tuổi thọ 60+ năm) của Thổ Nhĩ Kỳ.

Lời khuyên khi lựa chọn sản phẩm

Nếu bạn cần bảo vệ các cơ sở hạ tầng trọng yếu hoặc các công trình có diện tích cực lớn:

• Khu công nghiệp (KCN), nhà máy, kho bãi quy mô lớn.

• Sân bay, bến cảng.

• Sân vận động, sân golf, khu nghỉ dưỡng phức hợp.

• Trung tâm dữ liệu (Data Center), trạm biến áp, nhà máy điện..

Nhìn chung, Kim thu sét BAKIRAL ALFAS ESE60 là một khoản đầu tư chiến lược vào an toàn phòng chống cháy nổ. Với bán kính bảo vệ vĩ mô 109 mét, thời gian kích hoạt sớm Delta t = 60 mu s, và tuổi thọ thiết kế vượt trội 60 năm, nó cung cấp cấp độ bảo vệ cao nhất theo tiêu chuẩn NFC 17-102:2011, đảm bảo an toàn tuyệt đối cho các tài sản và cơ sở hạ tầng quy mô lớn. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---

Đơn vị bảo hành và chịu trách nhiệm về hàng hoá: Công Ty Cổ Phần Công Nghệ Nhật Thực - Địa chỉ: 100B Nguyễn Lương Bằng, Phù Liễn, Hải Phòng
