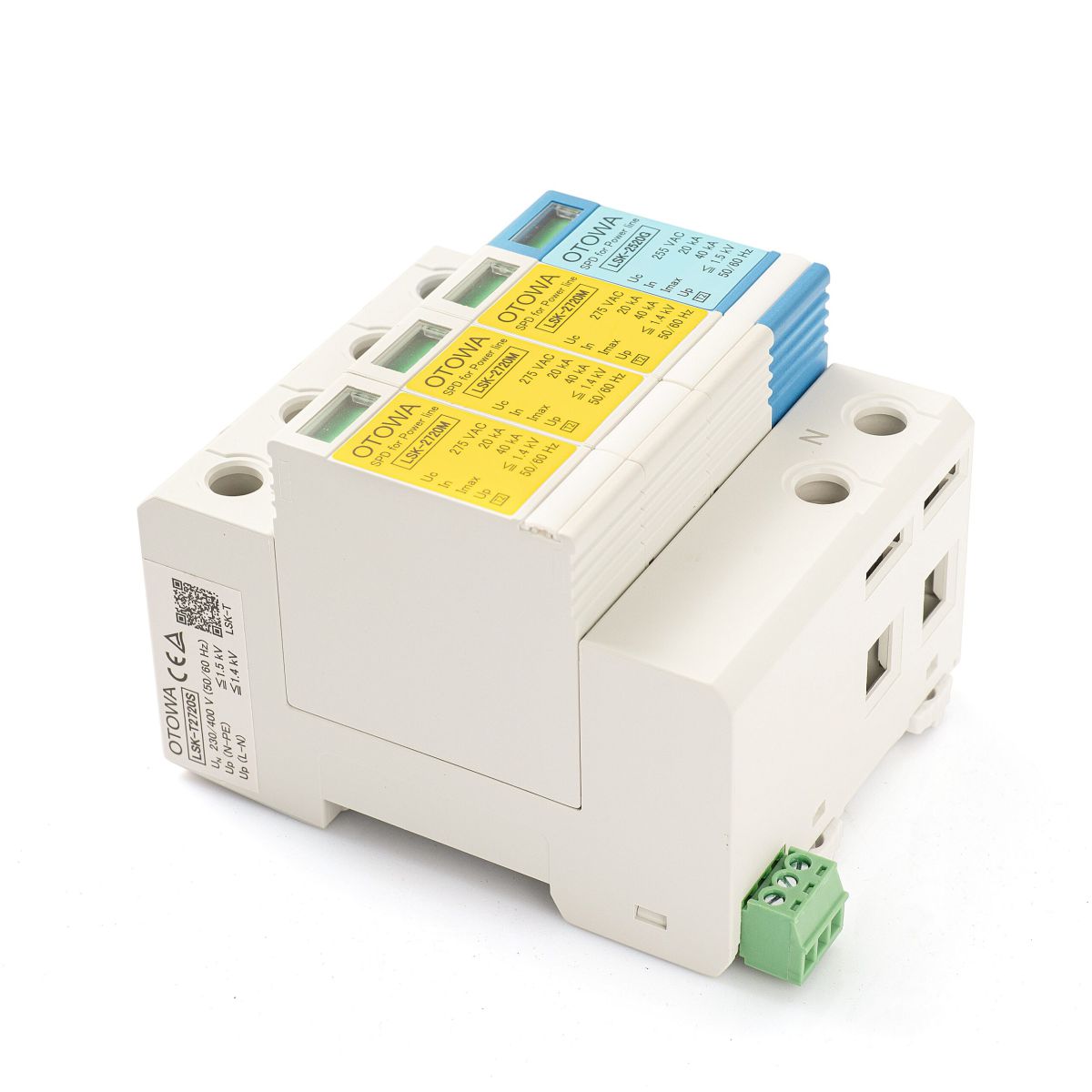

Thiết bị chống sét cho đường nguồn LSK-T2720S (3 pha 4 cực)

Thị trường thiết bị bảo vệ nguồn điện (SPD - Surge Protective Devices) đang chứng kiến sự tăng trưởng mạnh mẽ, tỷ lệ thuận với mức độ tự động hóa và số hóa trong các ngành công nghiệp. Các hệ thống 3 pha, vốn là xương sống của hạ tầng công nghiệp và thương mại, ngày càng tích hợp nhiều vi mạch và linh kiện bán dẫn nhạy cảm. Điều này tạo ra một nhu cầu cấp thiết về các giải pháp bảo vệ chống xung lan truyền (transient surges) có độ tin cậy cao, khả năng dự báo hỏng hóc và cơ chế ngắt an toàn tuyệt đối (fail-safe). OTOWA LSK-T2720S được định vị chính xác trong phân khúc cao cấp này, nhắm đến các ứng dụng trọng yếu (mission-critical).

Lịch sử của thiết bị chống sét đường nguồn phát triển từ các khe hở phóng điện (spark gaps) sơ khai đến ống phóng điện khí (GDT) và sau đó là Varistor Oxit Kim loại (MOV) - công nghệ thống trị hiện nay nhờ khả năng phản ứng nhanh và tiêu tán năng lượng lớn. Sự tiến hóa tiếp theo tập trung vào vấn đề "an toàn cuối vòng đời" (end-of-life safety). OTOWA, một nhà sản xuất chuyên biệt từ Nhật Bản, đã đi tiên phong với việc phát triển cơ chế ngắt kết nối nhiệt động, giải quyết triệt để rủi ro hỏa hoạn do SPD gây ra khi bị suy thoái, một bước tiến vượt bậc so với cầu chì nhiệt đơn giản.

Tính năng nổi bật

OTOWA LSK-T2720S là một hệ thống bảo vệ Type 2, được thiết kế với các tính năng kỹ thuật ưu việt:

• Bảo vệ 3 Pha 4 Cực: Tối ưu hóa cho các hệ thống điện 3 pha (L1, L2, L3, N) tại tủ phân phối.

• Công nghệ "Điều khiển Nhiệt động" (Thermo-Dynamic Control): Cơ chế giám sát và ngắt kết nối độc quyền, có độ tin cậy cao, đảm bảo ngắt mạch an toàn khi SPD hết tuổi thọ, loại bỏ nguy cơ đoản mạch.

• Hiệu suất Phóng điện Cao: Sử dụng các Varistor Oxit Kẽm (MOV) chịu tải nặng, cho phép hấp thụ và tiêu tán các xung điện áp tức thời cường độ cao.

• Giám sát Từ xa: Tích hợp sẵn tiếp điểm báo hiệu từ xa (Remote Signaling Contact), cho phép kết nối với hệ thống BMS hoặc SCADA để cảnh báo ngay lập tức khi mô-đun bị lỗi.

• Độ bền Cơ học Vượt trội: Sản phẩm đã được thử nghiệm rung và sốc theo tiêu chuẩn khắt khe EN 60068-2, đảm bảo hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.

Thiết kế và chất liệu

LSK-T2720S sở hữu thiết kế mô-đun thông minh, bao gồm hai phần chính:

1. Giá đỡ (Base): Phần đế cố định, được lắp trên thanh DIN rail và là nơi đấu nối dây vĩnh viễn (L1, L2, L3, N, PE).

2. Mô-đun bảo vệ (Pluggable Module): Các khối bảo vệ dạng cắm-rút (plug-in) cho từng pha. Vỏ mô-đun được làm từ vật liệu polyamide chống cháy, tự dập tắt. Thiết kế này cho phép thay thế nóng (hot-swap) mô-đun bị hỏng mà không cần ngắt điện toàn bộ tủ.

Nguyên lý hoạt động

LSK-T2720S hoạt động dựa trên hai cơ chế song song:

• Dập xung (Clamping): Ở điều kiện điện áp bình thường, các MOV bên trong có trở kháng vô hạn. Khi xuất hiện một xung quá áp tức thời (ví dụ: sét lan truyền), trở kháng của MOV giảm đột ngột xuống gần bằng 0 trong vài nano giây. Nó "kẹp" (clamps) điện áp ở mức an toàn ($U_p$) và chuyển hướng dòng xung (surge current) xuống đất (PE) một cách an toàn.

• Giám sát & Ngắt (Disconnection): Khi MOV bị suy thoái (degradation) do "lão hóa" (sau nhiều lần dập xung) hoặc chịu một cú sốc quá ngưỡng, nó bắt đầu rò rỉ dòng điện. Cơ chế "Điều khiển Nhiệt động" giám sát chính xác nhiệt lượng và động lực học của dòng rò này. Trước khi đạt đến mức nguy hiểm (gây đoản mạch hoặc cháy), nó sẽ chủ động ngắt mô-đun lỗi ra khỏi mạch, kích hoạt cờ báo cơ khí (chuyển sang màu đỏ) và lật tiếp điểm báo hiệu từ xa.

Lợi ích

• Bảo vệ Tài sản: Ngăn ngừa hư hỏng vĩnh viễn cho các thiết bị điện tử nhạy cảm (PLC, biến tần, máy chủ, hệ thống điều khiển).

• Tối đa hóa Thời gian hoạt động (Uptime): Giảm thiểu thời gian chết của hệ thống, gián đoạn sản xuất hoặc mất dữ liệu do sự cố điện.

• An toàn Vận hành Tối cao: Loại bỏ nguy cơ cháy nổ do chính SPD gây ra, một rủi ro tiềm tàng ở các sản phẩm cấp thấp.

• Bảo trì Tiên đoán (Predictive Maintenance): Tiếp điểm từ xa cho phép giám sát trạng thái liên tục, giúp lên kế hoạch thay thế mô-đun trước khi xảy ra sự cố, thay vì bảo trì phản ứng (reactive maintenance).

Bảng so sánh tính năng với sản phẩm cùng phân khúc

Tính năng	OTOWA LSK-T2720S	Sản phẩm khác
Công nghệ Ngắt	Điều khiển Nhiệt động (Độc quyền)	Cầu chì nhiệt (Thermal Fuse)
Độ tin cậy Ngắt	Rất cao (Giám sát kép)	Cao (Tiêu chuẩn công nghiệp)
Thử nghiệm Rung/Sốc	Đạt EN 60068-2	Không công bố rộng rãi
Tiếp điểm Từ xa	Tích hợp tiêu chuẩn	Tùy chọn (Mã "r")
Phân khúc/Xuất xứ	Cao cấp / Nhật Bản	Cao cấp / Châu Âu
Chỉ báo hỏng hóc	Cờ báo cơ khí	Cờ báo cơ khí

Ưu điểm và nhược điểm

Ưu điểm

• An toàn Fail-Safe: Cơ chế "Điều khiển Nhiệt động" là ưu điểm tuyệt đối, mang lại sự an tâm vận hành cao nhất, đặc biệt ở các vị trí khó tiếp cận.

• Độ bền Cơ học: Đã được kiểm chứng chịu rung, sốc, lý tưởng cho tủ điện gắn trên máy móc, trạm biến áp, hoặc khu vực có giao thông nặng.

• Bảo trì Hiệu quả: Thiết kế mô-đun cắm-rút và tiếp điểm báo hiệu từ xa tiêu chuẩn giúp giảm thời gian và chi phí bảo trì.

• Hiệu suất Cao: Khả năng phóng điện mạnh mẽ từ các khối MOV chất lượng cao.

Nhược điểm

• Tính sẵn có: Thương hiệu OTOWA có thể ít phổ biến hơn các đối thủ Châu Âu tại một số thị trường, có thể dẫn đến thời gian chờ hàng lâu hơn.

Hướng dẫn sử dụng

* Hướng dẫn lắp đặt

1. Vị trí: Lắp đặt LSK-T2720S (Type 2) tại tủ phân phối chính (MDB) hoặc tủ phân phối nhánh (SDB).

2. Cố định: Gắn phần giá đỡ (base) lên thanh DIN rail 35mm.

3. Đấu dây: Kết nối dây theo sơ đồ (L1, L2, L3, N, PE). Nguyên tắc Vàng: Chiều dài tổng cộng của dây dẫn (từ thanh cái đến SPD và đến thanh PE) phải ngắn nhất có thể, lý tưởng là dưới 0.5 mét để giảm thiểu điện cảm (inductance) và tối đa hóa hiệu quả bảo vệ.

4. Bảo vệ Ngược dòng: Lắp đặt một thiết bị bảo vệ quá dòng (MCB hoặc cầu chì) nối tiếp trước SPD theo khuyến cáo của OTOWA (ví dụ: 125A gG) để đảm bảo phối hợp bảo vệ (coordination).

5. Cắm Mô-đun: Cắm các mô-đun bảo vệ vào đế cho đến khi nghe tiếng "click".

* Hướng dẫn giám sát

• Giám sát tại chỗ: Thường xuyên kiểm tra cửa sổ chỉ báo trên mỗi mô-đun.

  • Màu Xanh (hoặc Trắng): Tốt, đang hoạt động.

  • Màu Đỏ: Hỏng. Mô-đun cần được thay thế ngay lập tức.

• Giám sát Từ xa: Đấu nối 3 cọc của tiếp điểm báo hiệu (thường là C, NO, NC) vào hệ thống PLC/BMS hoặc đèn báo. Khi bất kỳ mô-đun nào báo Đỏ, tiếp điểm sẽ đổi trạng thái, kích hoạt cảnh báo từ xa.

Lưu ý khi sử dụng

• Đấu dây quá dài: Đây là lỗi nghiêm trọng nhất. Dây dài > 1m sẽ làm tăng điện áp $U_p$ (điện áp bảo vệ) thực tế tại thiết bị cần bảo vệ, khiến SPD gần như vô tác dụng.

• Không lắp Bảo vệ Ngược dòng (Backup Protection): Không lắp MCB/Cầu chì bảo vệ ngược dòng là cực kỳ nguy hiểm. Khi SPD hỏng ở dạng đoản mạch, nó có thể gây cháy nổ tủ điện.

• Bỏ qua Cảnh báo Đỏ: Tiếp tục vận hành khi mô-đun đã báo Đỏ đồng nghĩa với việc hệ thống hoàn toàn không được bảo vệ trên pha đó.

• Thay thế không tương thích: Chỉ sử dụng mô-đun thay thế chính hãng OTOWA đúng chủng loại.

Chia sẻ cảm nhận cá nhân

• Anh Đăng, Hải Phòng chia sẻ rằng: "Từ góc độ kỹ thuật, OTOWA LSK-T2720S là một sản phẩm "thượng hạng". Sự tập trung của nhà sản xuất vào độ tin cậy của cơ chế ngắt mạch (thay vì chỉ tập trung vào khả năng phóng điện Imax) cho thấy sự thấu hiểu sâu sắc về các rủi ro trong vận hành. Việc vượt qua thử nghiệm rung/sốc EN 60068-2 không phải là một chi tiết marketing, đó là sự đảm bảo cho các ứng dụng công nghiệp nặng, nơi các SPD thông thường có thể hỏng hóc cơ khí."

Đánh giá chung về sản phẩm

OTOWA LSK-T2720S là một thiết bị chống sét Type 2, 3 pha 4 cực, được thiết kế cho các ứng dụng đòi hỏi độ tin cậy và an toàn cao nhất. Với công nghệ "Điều khiển Nhiệt động" độc quyền và độ bền cơ học đã được kiểm chứng, nó đại diện cho một giải pháp bảo vệ toàn diện, giảm thiểu rủi ro vận hành và chi phí bảo trì.

Lời khuyên khi lựa chọn sản phẩm

• Bạn cần bảo vệ cho các hệ thống trọng yếu (mission-critical) như trung tâm dữ liệu, bệnh viện, dây chuyền tự động hóa.

• Vị trí lắp đặt có rung động cơ học (ví dụ: tủ điện trên máy, gần đường ray).

• An toàn phòng chống cháy nổ là ưu tiên hàng đầu.

• Bạn cần tích hợp giám sát trạng thái SPD vào hệ thống BMS/SCADA.

Nhìn chung, Thiết bị chống sét OTOWA LSK-T2720S không phải là một lựa chọn cạnh tranh về giá, mà là một sự đầu tư chiến lược vào sự ổn định (uptime) và an toàn tuyệt đối (fail-safe). Nó cung cấp sự an tâm kỹ thuật mà các ứng dụng quan trọng đòi hỏi, đảm bảo hệ thống được bảo vệ liên tục và an toàn ngay cả khi bản thân SPD hết tuổi thọ. Hãy liên hệ với Công Ty Nhật Thực qua hotline: 0989.132.626 hoặc 0946.79.81.83 để được hỗ trợ tư vấn và báo giá sản phẩm.

---
